RF50Gly D641

Rohrfeder-Glyzerinmanometer Typ D6

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)50 mm
AnschlussG¼B
Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-1

  • einsetzbar bei starken Vibrationen und hohen dynamischen Druckbelastungen
  • längere Lebensdauer durch geringeren Verschleiß und Korrosionsschutz des Messsystems
  • kein Beschlagen der Sichtscheibe von innen bei Einsatz im Freien

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen. Für Messstellen mit starken Vibrationen und hohen dynamischen Druckbelastungen.

AnzeigebereichEinbauartTypArtikelnummer
-1/0 barBügelbefestigungRF50Gly D64185051641
0/1 barBügelbefestigungRF50Gly D64185060641
0/4 barBügelbefestigungRF50Gly D64185063641
0/6 barBügelbefestigungRF50Gly D64185064641
0/10 barBügelbefestigungRF50Gly D64185065641
0/16 barBügelbefestigungRF50Gly D64185066641
0/40 barBügelbefestigungRF50Gly D64185068641
0/100 barBügelbefestigungRF50Gly D64185070641
0/160 barBügelbefestigungRF50Gly D64185071641
0/250 barBügelbefestigungRF50Gly D64185072641
  • Lagerware
  • Fertigungsware

Typ
D6
Nenngröße
50 - 50
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Schutzart
IP 54 (EN 60529) bei Gehäuseentlüftung (≤ 25 bar)

Standardausführung

Anschluss
Messing, axial
Messglied
Rohrfeder, Kupferlegierung
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
Zeigerwerk
Messing
Zifferblatt
NG 50: Aluminium, weiß
Skalierung:
schwarz
Zeiger
NG 50: Aluminium, schwarz
Gehäuse
NG 50: Polyamid, schwarz
mit Druckentlastungsöffnung
Bördelring
NG 50: Aluminium, schwarz
Sichtscheibe
NG 50: Kunststoff
Füllflüssigkeit
Glyzerin (99,5 %)

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

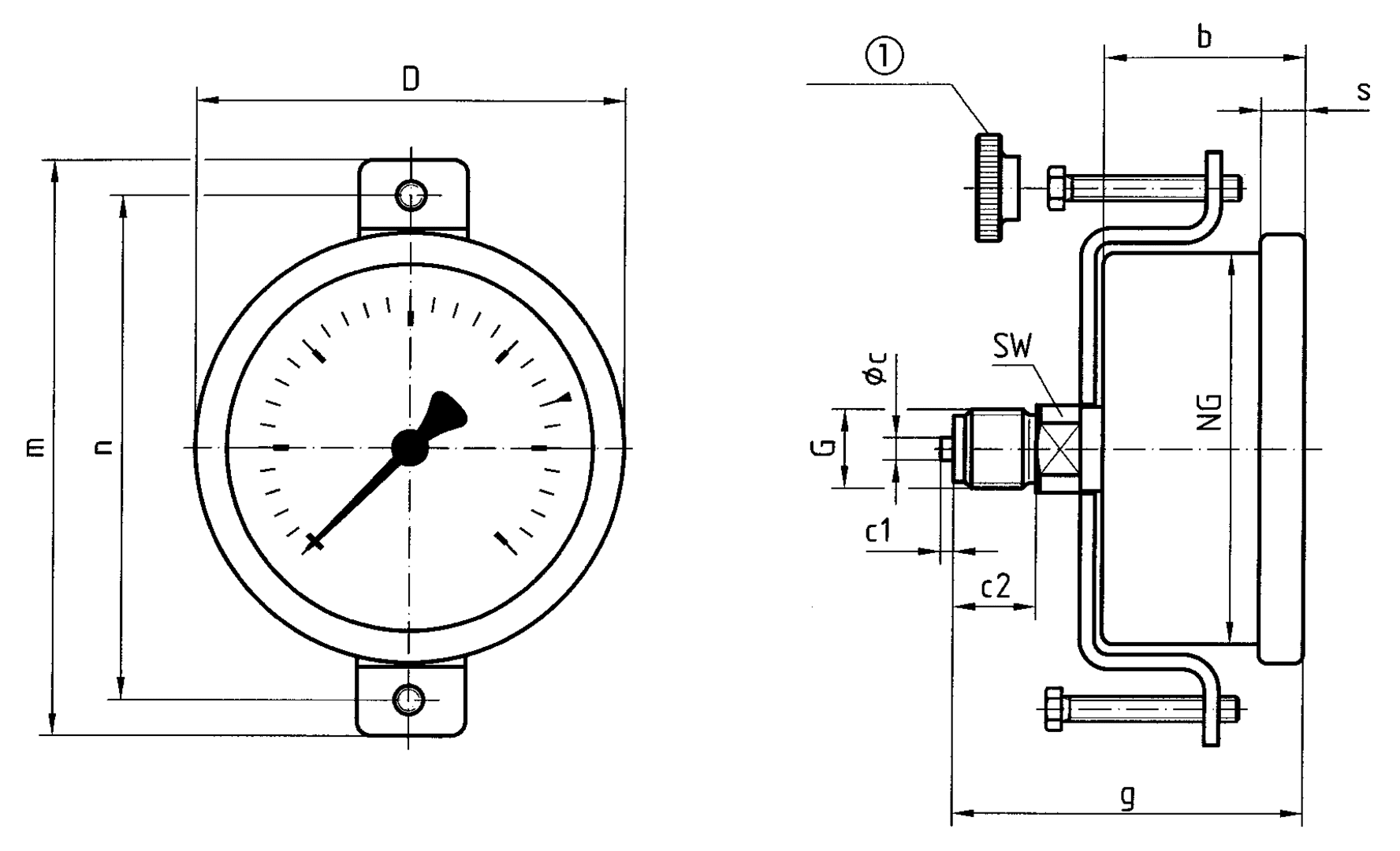

Anschluss axial, mit Bügelbefestigung
