RF50GT D301

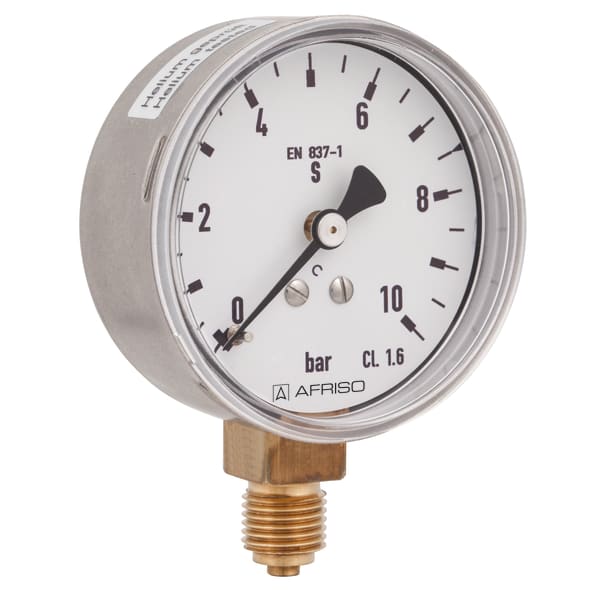

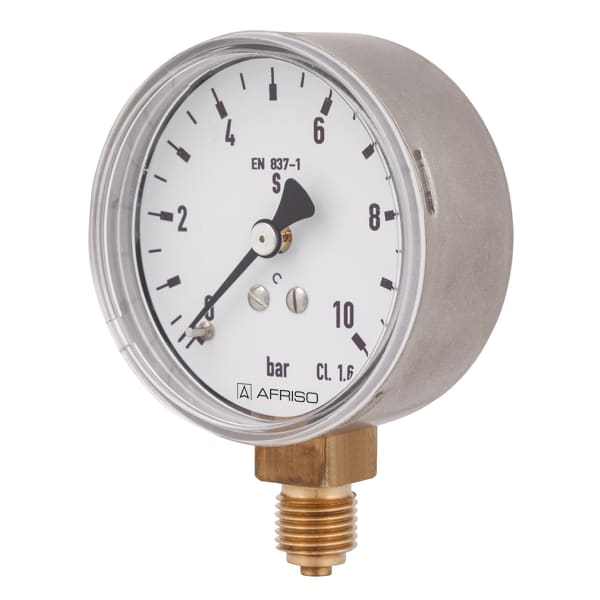

Rohrfeder-Standardmanometer für die Gastechnik Typ D3

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)50 mm
AnschlussG¼B
Ausrichtungradial
Genauigkeitsklasse1,6
NormEN 837-1-S2

  • Ausführung Sicherheitsdruckmessgerät S2 nach EN 837-1
  • Doppelskala zur Messung verschiedener Medien (Option)
  • Druckentlastungsöffnung in der Rückwand
  • viele kundenspezifische Ausführungen lieferbar

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien. Speziell für gastechnische Geräte, Anlagen und Armaturen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF50GT D30185051301GT
-1/0.6 bardirektRF50GT D30185052301GT
-1/+1.5 bardirektRF50GT D30185053301GT
-1/+3 bardirektRF50GT D30185054301GT
-1/+5 bardirektRF50GT D30185055301GT
-1/+9 bardirektRF50GT D30185056301GT
-1/+15 bardirektRF50GT D30185057301GT
0/0.6 bardirektRF50GT D30185059301GT
0/1 bardirektRF50GT D30185060301GT
0/1.6 bardirektRF50GT D30185061301GT
0/2.5 bardirektRF50GT D30185062301GT
0/4 bardirektRF50GT D30185063301GT
0/6 bardirektRF50GT D30185064301GT
0/10 bardirektRF50GT D30185065301GT
0/16 bardirektRF50GT D30185066301GT
0/25 bardirektRF50GT D30185067301GT
0/40 bardirektRF50GT D30185068301GT
0/60 bardirektRF50GT D30185069301GT
0/100 bardirektRF50GT D30185070301GT
0/160 bardirektRF50GT D30185071301GT
0/250 bardirektRF50GT D30185072301GT
0/400 bardirektRF50GT D30185073301GT
0/315 bardirektRF50GT D30185079301GT
  • Lagerware
  • Fertigungsware

Typ
D3
Nenngröße
50 - 50
Ausführung
EN 837-1-S2
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
D301: Messing
radial
Messglied
Rohrfeder
D301: Kupferlegierung
≤ 40 bar:
Kreisformfeder
> 40 bar:
Schraubenformfeder
Zeigerwerk
Messing
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit rückseitiger Druckentlastungsöffnung
Sichtscheibe
Kunststoff, fest eingeschnappt
