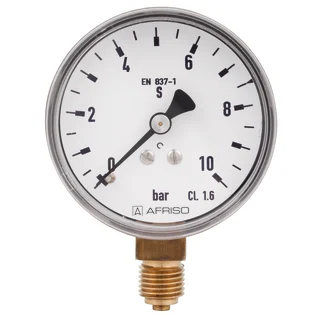

PRO_TEC_VOR_RF63GT_D301_85115301GT.TIF
PRO_TEC_SAL_RF63GT_D301_85115301GT.TIF
PRO_TEC_SAR_RF63GT_D301_85115301GT.TIF
PRO_TEC_ILL_SCHNITT_RF.TIF
PRO_TEC_SCD_MANOMETER_RADIAL.TIF
PRO_TEC_VOR_RF63GT_D301_85115301GT.TIF
PRO_TEC_SAL_RF63GT_D301_85115301GT.TIF
PRO_TEC_SAR_RF63GT_D301_85115301GT.TIF
PRO_TEC_ILL_SCHNITT_RF.TIF
PRO_TEC_SCD_MANOMETER_RADIAL.TIF
Bilder 5
Zurück

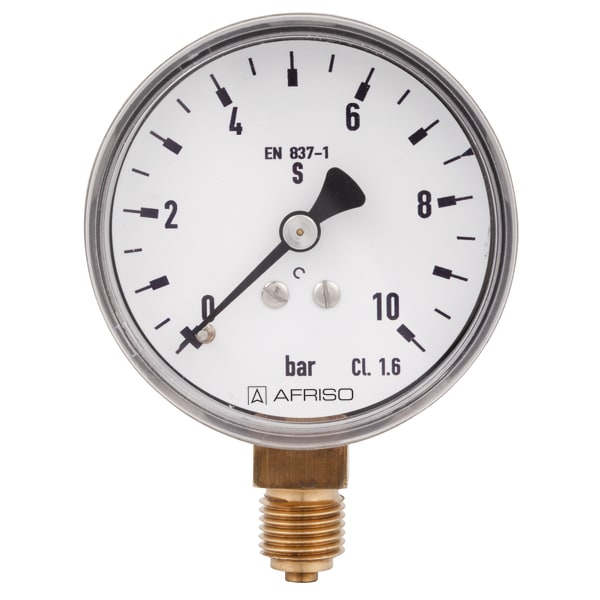

Rohrfeder-Manometer RF50GT | 85054301GT

Rohrfeder-Standardmanometer für die Gastechnik Typ D3

Fertigungsware
Betriebsanleitung Video

Anzeigebereich-1/+3 bar
Gehäuse-⌀ (Nenngröße)50 mm
AnschlussG¼B
Ausrichtungradial
Genauigkeitsklasse1,6
NormEN 837-1-S2
Art.-Nr.85054301GT

  • Ausführung Sicherheitsdruckmessgerät S2 nach EN 837-1
  • Doppelskala zur Messung verschiedener Medien (Option)
  • Druckentlastungsöffnung in der Rückwand
  • viele kundenspezifische Ausführungen lieferbar

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien. Speziell für gastechnische Geräte, Anlagen und Armaturen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

Typ
D3
Nenngröße
50 - 50
Ausführung
EN 837-1-S2
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
D301: Messing
radial
Messglied
Rohrfeder
D301: Kupferlegierung
≤ 40 bar:
Kreisformfeder
> 40 bar:
Schraubenformfeder
Zeigerwerk
Messing
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit rückseitiger Druckentlastungsöffnung
Sichtscheibe
Kunststoff, fest eingeschnappt

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

Anschluss radial

PRO_TEC_BEP_RF40GT_RF50GT_RF63GT_D30X_S.TIF

854_017_0336-00.PDF
