RF80 D101

Rohrfeder-Standardmanometer Typ D1

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)80 mm
AnschlussG½B
Ausrichtungradial
Genauigkeitsklasse1,6
NormEN 837-1

  • für Pneumatik, Heizungstechnik
  • Ausführung nach EN 837-1
  • Genauigkeitsklasse 1,6
  • korrosionsfestes, hochschlagfestes Kunststoffgehäuse
  • viele kundenspezifische Ausführungen lieferbar

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ beachten!

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF80 D10185151101
-1/0.6 bardirektRF80 D10185152101
-1/+1.5 bardirektRF80 D10185153101
-1/+3 bardirektRF80 D10185154101
-1/+5 bardirektRF80 D10185155101
-1/+9 bardirektRF80 D10185156101
-1/+15 bardirektRF80 D10185157101
0/0.6 bardirektRF80 D10185159101
0/1 bardirektRF80 D10185160101
0/1.6 bardirektRF80 D10185161101
0/2.5 bardirektRF80 D10185162101
0/4 bardirektRF80 D10185163101
0/6 bardirektRF80 D10185164101
0/10 bardirektRF80 D10185165101
0/16 bardirektRF80 D10185166101
0/25 bardirektRF80 D10185167101
0/40 bardirektRF80 D10185168101
0/60 bardirektRF80 D10185169101
0/100 bardirektRF80 D10185170101
0/160 bardirektRF80 D10185171101
0/250 bardirektRF80 D10185172101
0/400 bardirektRF80 D10185173101
  • Lagerware
  • Fertigungsware

Typ
D1
Nenngröße
80 - 80
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
Messing, radial
Messglied
Rohrfeder, Kupferlegierung
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
Zeigerwerk
Messing
Zifferblatt
Kunststoff, weiß
Skalierung schwarz
Zeiger
Kunststoff, schwarz
Gehäuse
ABS, schwarz, hochschlag- und korrosionsfest
Sichtscheibe
Kunststoff, eingeclipst
NG 80: mit verstellbarem roten Markenzeiger

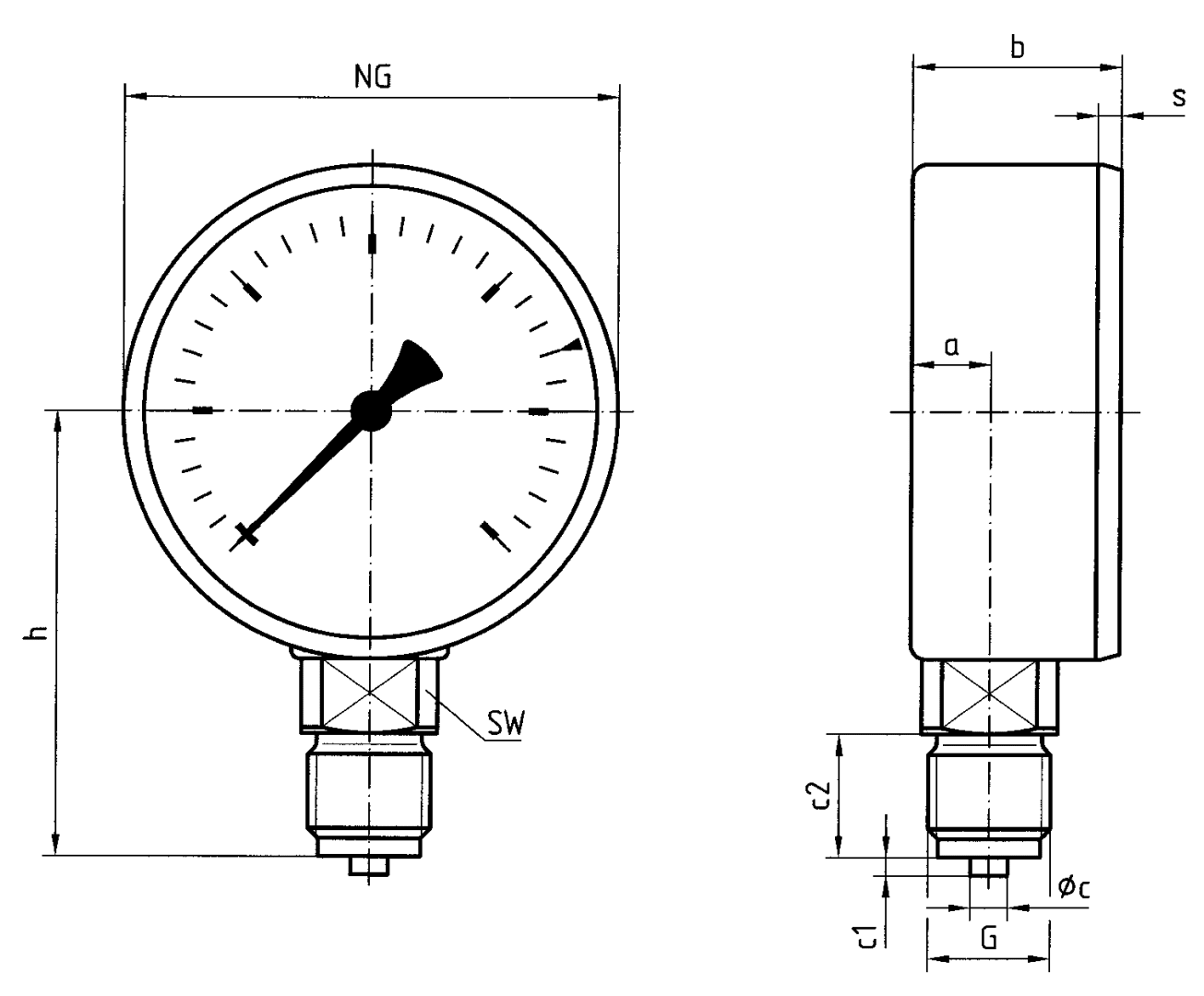

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

NG 80 – Anschluss radial
