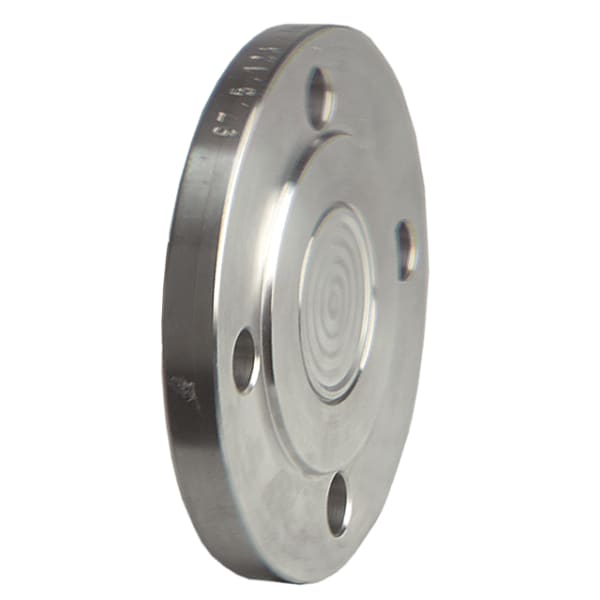

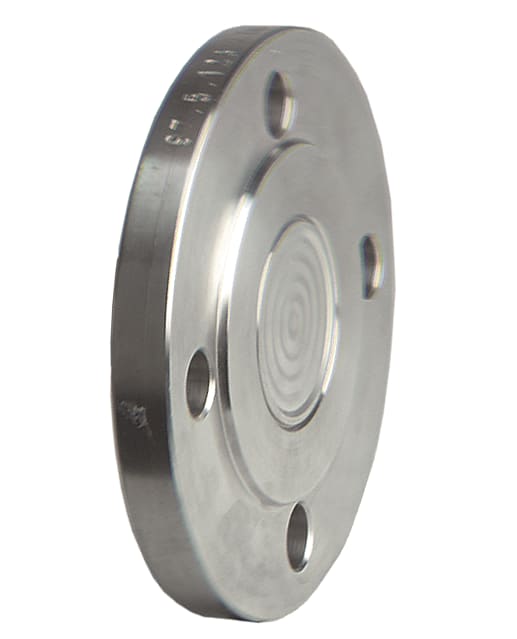

MD 80

Membrandruckmittler Flanschausführung

frontbündige, verschweißte Membrane
für DIN- und ASME-Flanschverbindungen
vielfältige Sonderwerkstoffe und Beschichtungsmöglichkeiten (Option)
mit radialem Messgeräteanschluss als Zellenbauart verwendbar (Option)

Zum Anbau an Rohrfedermanometer, Druckmessumformer oder Druckschalter. Für aggressive, hochviskose, verunreinigte, kristallisierende oder heiße Medien. Typische Einsatzgebiete:
Chemische Industrie
Petrochemie
Raffinerien
Kraftwerkstechnik

Prozessanschluss, Norm	Prozessanschluss	Messgeräteanschluss	Nennweite	Nenndruck	Mindestanzeigebereich* (in bar) bei Nenngröße					Art.-Nr.
Prozessanschluss, Norm	63	Messgeräteanschluss	Nennweite	Nenndruck	100	160	DMU	DMU 13 Vario
Flanschanschluss nach ASME B 16.5 (Raised Face)	1"	Schweißanschluss		CL 150	4 bar	4 bar		1 bar		31393W
Flanschanschluss nach ASME B 16.5 (Raised Face)	1"	Schweißanschluss		CL 300	4 bar	4 bar		1 bar		31394W
Flanschanschluss nach ASME B 16.5 (Raised Face)	1½"	Schweißanschluss		CL 150	4 bar	4 bar	4 bar	1 bar	1 bar	31396W
Flanschanschluss nach ASME B 16.5 (Raised Face)	1½"	Schweißanschluss		CL 300	4 bar	4 bar	4 bar	1 bar	1 bar	31397W
Flanschanschluss nach ASME B 16.5 (Raised Face)	2"	Schweißanschluss		CL 150	0.6 bar	0.6 bar	0.6 bar	0.6 bar	0.6 bar	31399W
Flanschanschluss nach ASME B 16.5 (Raised Face)	2"	Schweißanschluss		CL 300	0.6 bar	0.6 bar	0.6 bar	0.6 bar	0.6 bar	31400W
Flanschanschluss nach ASME B 16.5 (Raised Face)	3"	Schweißanschluss		CL 150	0.6 bar	0.6 bar	0.6 bar	0.6 bar	0.6 bar	31402W
Flanschanschluss nach ASME B 16.5 (Raised Face)	3"	Schweißanschluss		CL 300	0.6 bar	0.6 bar	0.6 bar	0.6 bar	0.6 bar	31403W
Flanschanschluss nach ASME B 16.5 (Raised Face)	4"	Schweißanschluss		CL 150	0.6 bar	0.6 bar	0.6 bar	0.6 bar	0.6 bar	31405W
Flanschanschluss nach ASME B 16.5 (Raised Face)	4"	Schweißanschluss		CL 300	0.6 bar	0.6 bar	0.6 bar	0.6 bar	0.6 bar	31406W

Lagerware
Fertigungsware

Prozessanschluss/Tubus

: Edelstahl 316 L

: Flanschanschluss nach ASME B 16.5 (Raised Face)

Membrane

: Edelstahl 316 L

Messgeräteanschluss

: Schweißanschluss

Druckübertragungsflüssigkeit

: Paraffinöl (FM 09), FDA-gelistet

Druckbereich: siehe Variantenübersicht

Nenndruck: CL 150

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

Druckmittler

Prospekte

PDF

Membrandruckmittler MD 80/MD 81

Katalog-Optionen

Industrietechnik

PDF

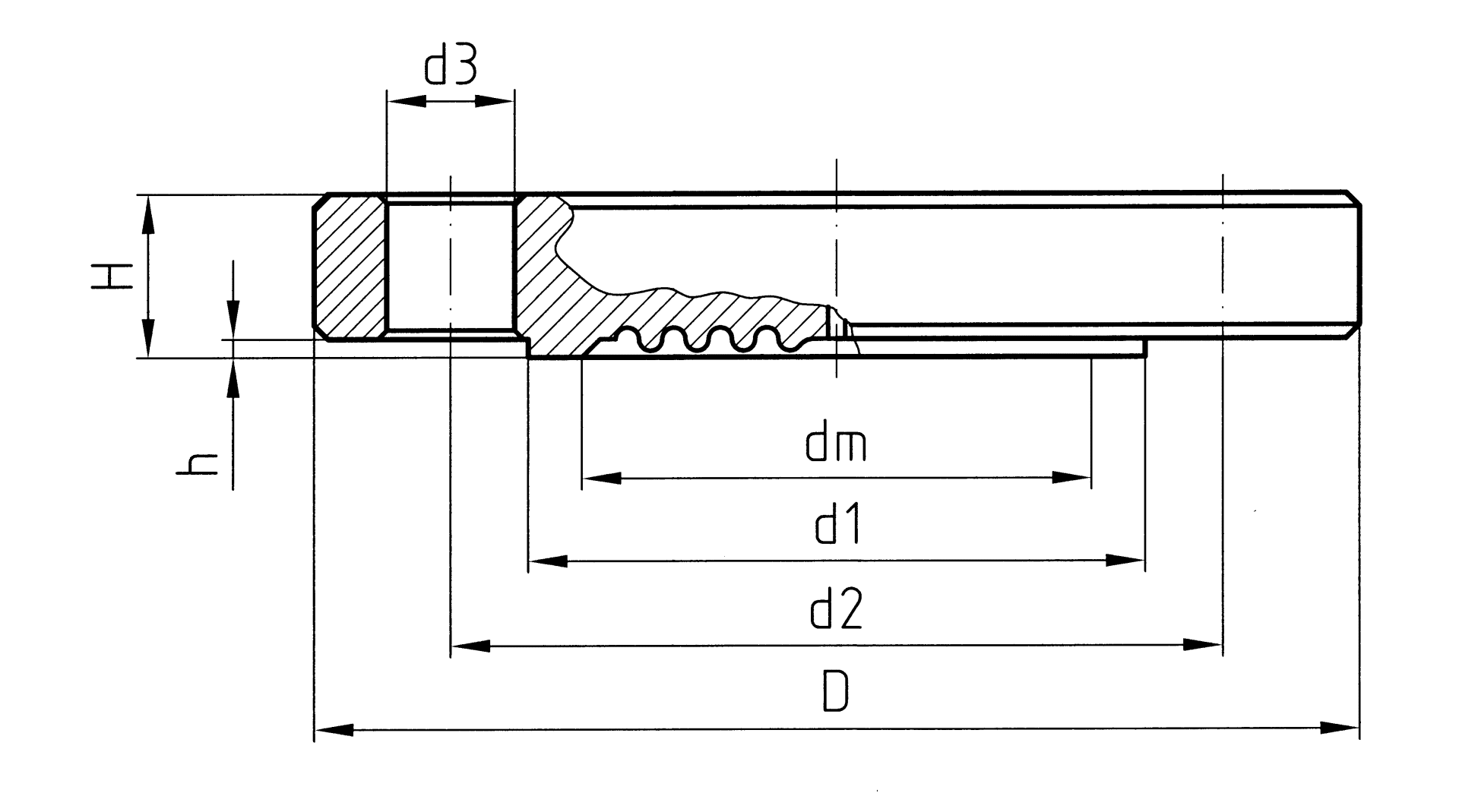

DN	CL	D	d1	d2	d3	H	h	dm
1"	150	108	50,8	79,4	4x15,9	14,3	1,6	28
	300	123,9	50,8	88,9	4x19,1	17,5	1,6	28
1½"	150	127	73,2	98,6	4x15,9	17,5	1,6	36
	300	155,6	73,2	114,3	4x22,4	22,4	1,6	36
2"	150	152,4	92,1	120,7	4x19,1	19,1	1,6	48
	300	165,1	92,1	127	8x19,1	25,4	1,6	48
3"	150	190,5	127	152,4	4x19,1	23,9	1,6	48
	300	209,6	127	168,3	8x22,4	31,8	1,6	48
4"	150	228,6	157,2	190,5	8x19,1	23,9	1,6	48
	300	254	157,2	200,1	8x22,3	31,7	1,6	48

MD 80

Membrandruckmittler Flanschausführung

Benefits

Anwendung

Ausführungen

Technische Daten

Technische Zeichnungen

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

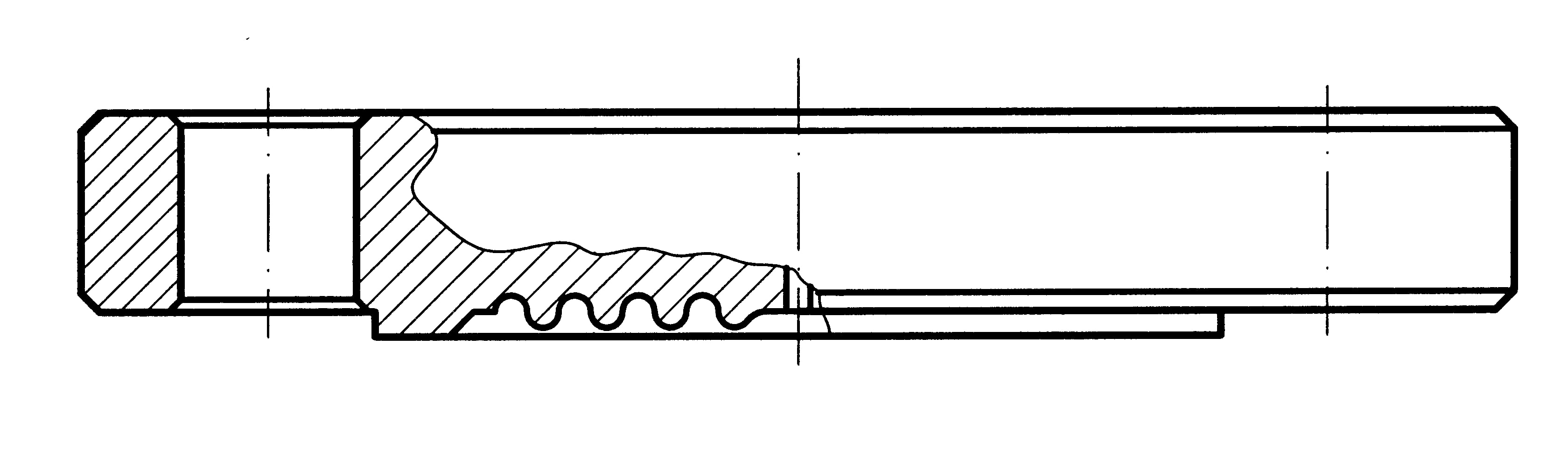

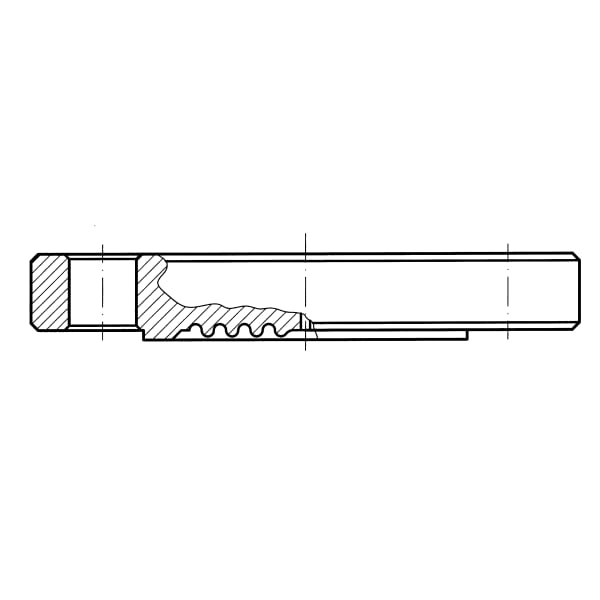

Typ MD 80 - Flanschanschluss nach ASME B 16.5 (Raised Face)
