MD 80

Membrandruckmittler Flanschausführung

Ausführungen Betriebsanleitung Video

  • frontbündige, verschweißte Membrane
  • für DIN- und ASME-Flanschverbindungen
  • vielfältige Sonderwerkstoffe und Beschichtungsmöglichkeiten (Option)
  • mit radialem Messgeräteanschluss als Zellenbauart verwendbar (Option)

Zum Anbau an Rohrfedermanometer, Druckmessumformer oder Druckschalter. Für aggressive, hochviskose, verunreinigte, kristallisierende oder heiße Medien. Typische Einsatzgebiete:
Chemische Industrie
Petrochemie
Raffinerien
Kraftwerkstechnik

Prozessanschluss, NormProzessanschlussMessgeräteanschlussNennweiteNenndruckMindestanzeigebereich* (in bar) bei NenngrößeArt.-Nr.
63100160DMUDMU 13 Vario
Flanschanschluss nach EN 1092-1 Form B 1DN 25SchweißanschlussPN 404 bar4 bar0.6 bar31333W
Flanschanschluss nach EN 1092-1 Form B 1DN 40SchweißanschlussPN 404 bar4 bar0.6 bar0.6 bar31336W
Flanschanschluss nach EN 1092-1 Form B 1DN 50SchweißanschlussPN 400.6 bar0.6 bar0.6 bar0.6 bar0.6 bar31339W
Flanschanschluss nach EN 1092-1 Form B 1DN 80SchweißanschlussPN 400.6 bar0.6 bar0.6 bar0.6 bar0.6 bar31385W
Flanschanschluss nach EN 1092-1 Form B 1DN 100SchweißanschlussPN 400.6 bar0.6 bar0.6 bar0.6 bar0.6 bar31388W
  • Lagerware
  • Fertigungsware

Prozessanschluss/Tubus
Edelstahl 316 L
Flanschanschluss nach EN 1092-1 Form B 1
Membrane
Edelstahl 316 L
Messgeräteanschluss
Schweißanschluss
Druckübertragungsflüssigkeit
Paraffinöl (FM 09), FDA-gelistet
Druckbereich
siehe Variantenübersicht
Nenndruck
PN 40

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

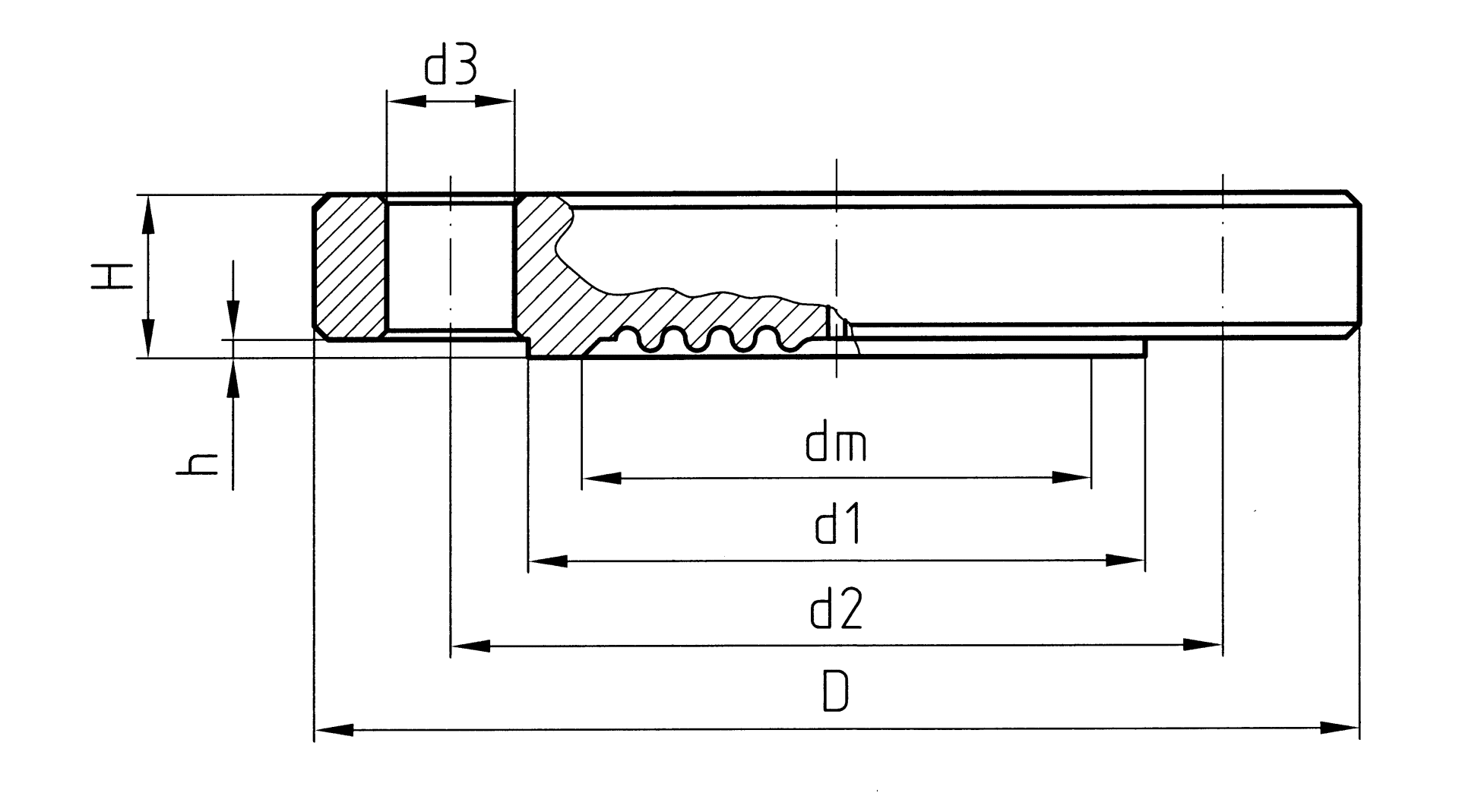

Typ MD 80 - Flanschanschluss nach EN 1092-1 Form B 1
