Industrietechnik Prozesstrenner: Druckmittler RD 50
PRO_TEC_SAR_RD50_319XXW.TIF
PRO_TEC_SCD_RD50.TIF
PRO_TEC_SAR_RD50_319XXW.TIF
PRO_TEC_SCD_RD50.TIF
Bilder 2

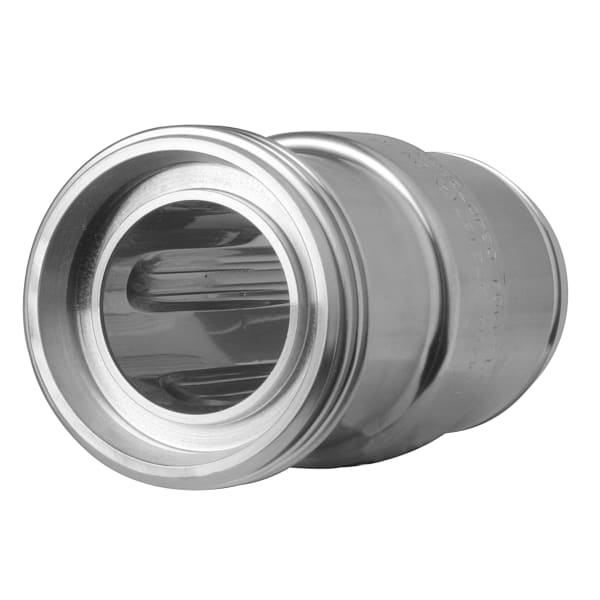

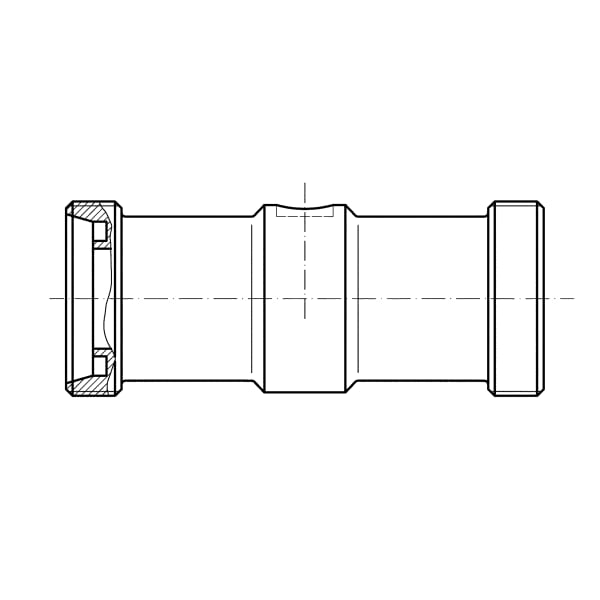

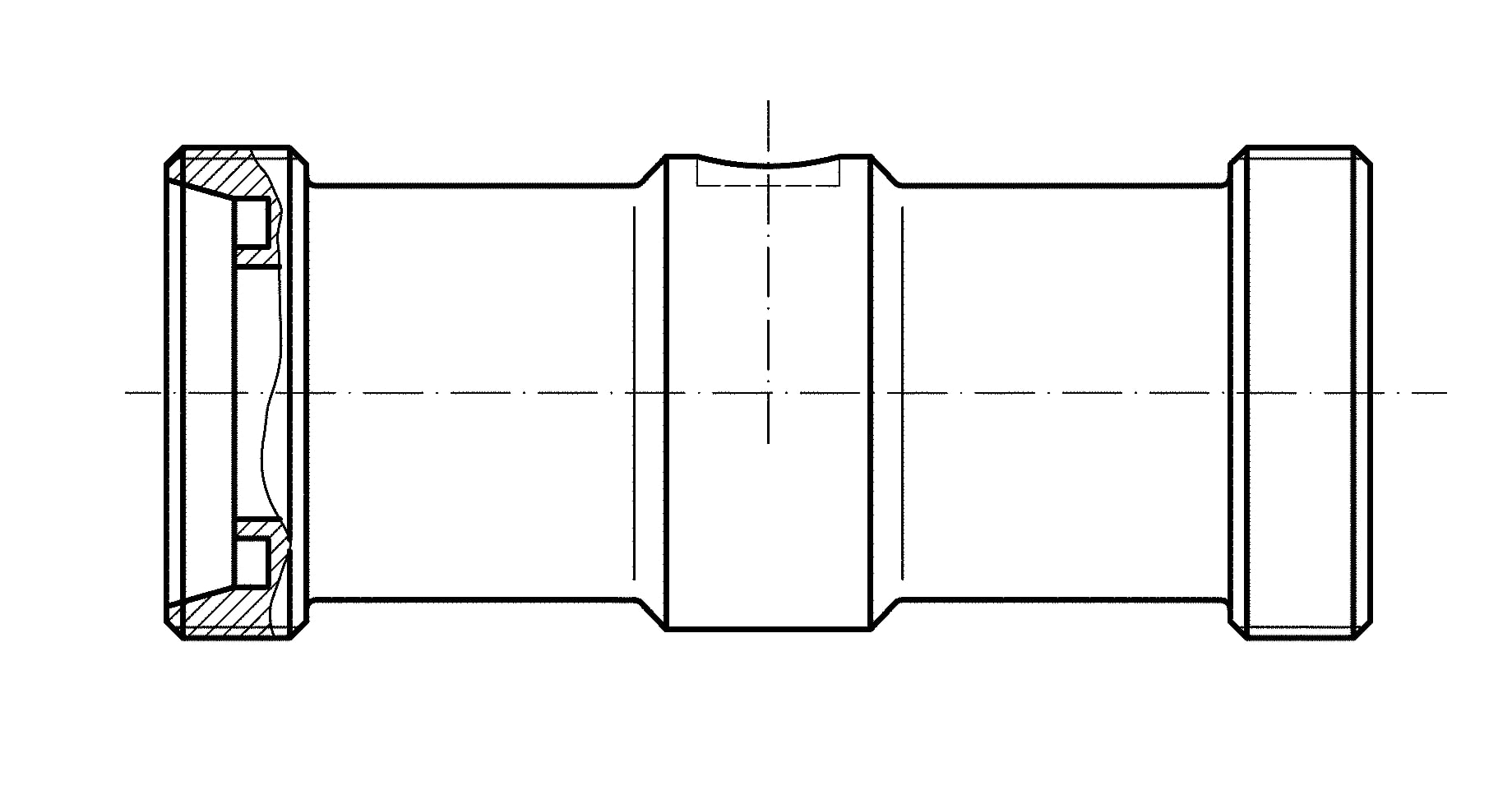

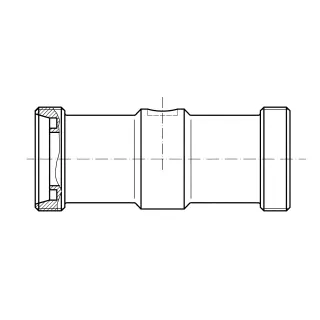

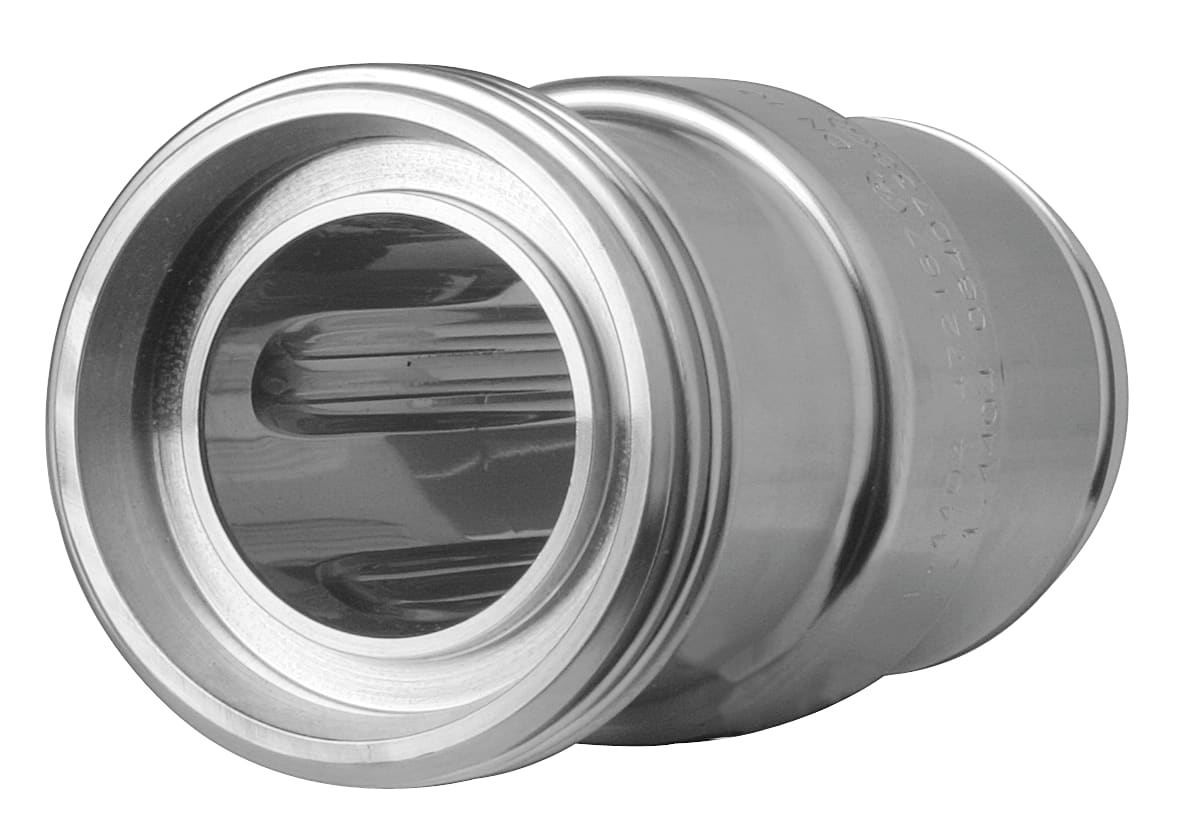

RD 50

Rohrdruckmittler für hygienische Prozesse

Ausführungen Betriebsanleitung Video

  • für Milchrohrverschraubung DIN 11851
  • kein T-Stück in Rohrleitung erforderlich
  • einfacher, schneller Einbau in Rohrleitung

Zum Anbau an Rohrfedermanometer, Druckmessumformer oder Druckschalter. Für strömende, aggressive und hochviskose Medien, zum direkten Einbau in Rohrleitungen. Typische Einsatzgebiete:
Biochemie
Nahrungs- und Genussmittelindustrie
Getränkeindustrie
Pharmaindustrie

Prozessanschluss, NormProzessanschlussMessgeräteanschlussNennweiteNenndruckMindestanzeigebereich* (in bar) bei NenngrößeArt.-Nr.
63100160DMU
Außengewinde DIN 11851DN 15SchweißanschlussPN 401.6 bar4 bar31952W
Außengewinde DIN 11851DN 25SchweißanschlussPN 401.6 bar2.5 bar1 bar31365W
Außengewinde DIN 11851DN 32SchweißanschlussPN 401 bar2.5 bar1 bar31953W
Außengewinde DIN 11851DN 40SchweißanschlussPN 401 bar2.5 bar4 bar1 bar31366W
Außengewinde DIN 11851DN 50SchweißanschlussPN 251 bar2.5 bar4 bar0.6 bar31367W
Außengewinde DIN 11851DN 80SchweißanschlussPN 251 bar2.5 bar4 bar0.6 bar31369W
  • Lagerware
  • Fertigungsware

Prozessanschluss/Tubus
Edelstahl 316 L
Außengewinde DIN 11851
Membrane
Edelstahl 316 L, totraumfrei mit Mantelteil verschweißt
Messgeräteanschluss
Edelstahl 316 L
Schweißanschluss
Druckübertragungsflüssigkeit
Paraffinöl (FM 09), FDA-gelistet
Druckbereich
siehe Variantenübersicht
Nenndruck
PN 40

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

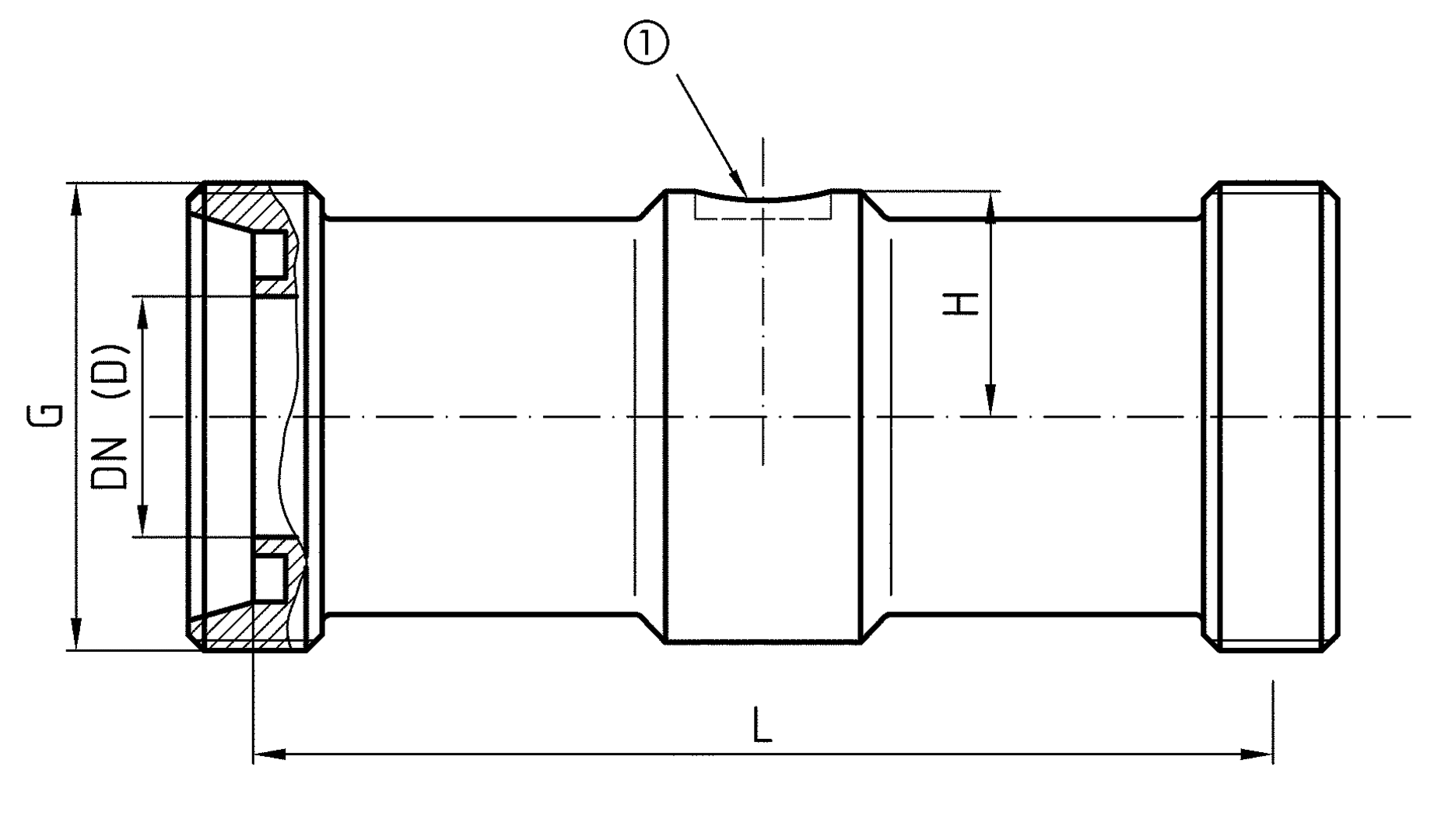

Typ RD 50 - DIN 11851/DIN 11887
