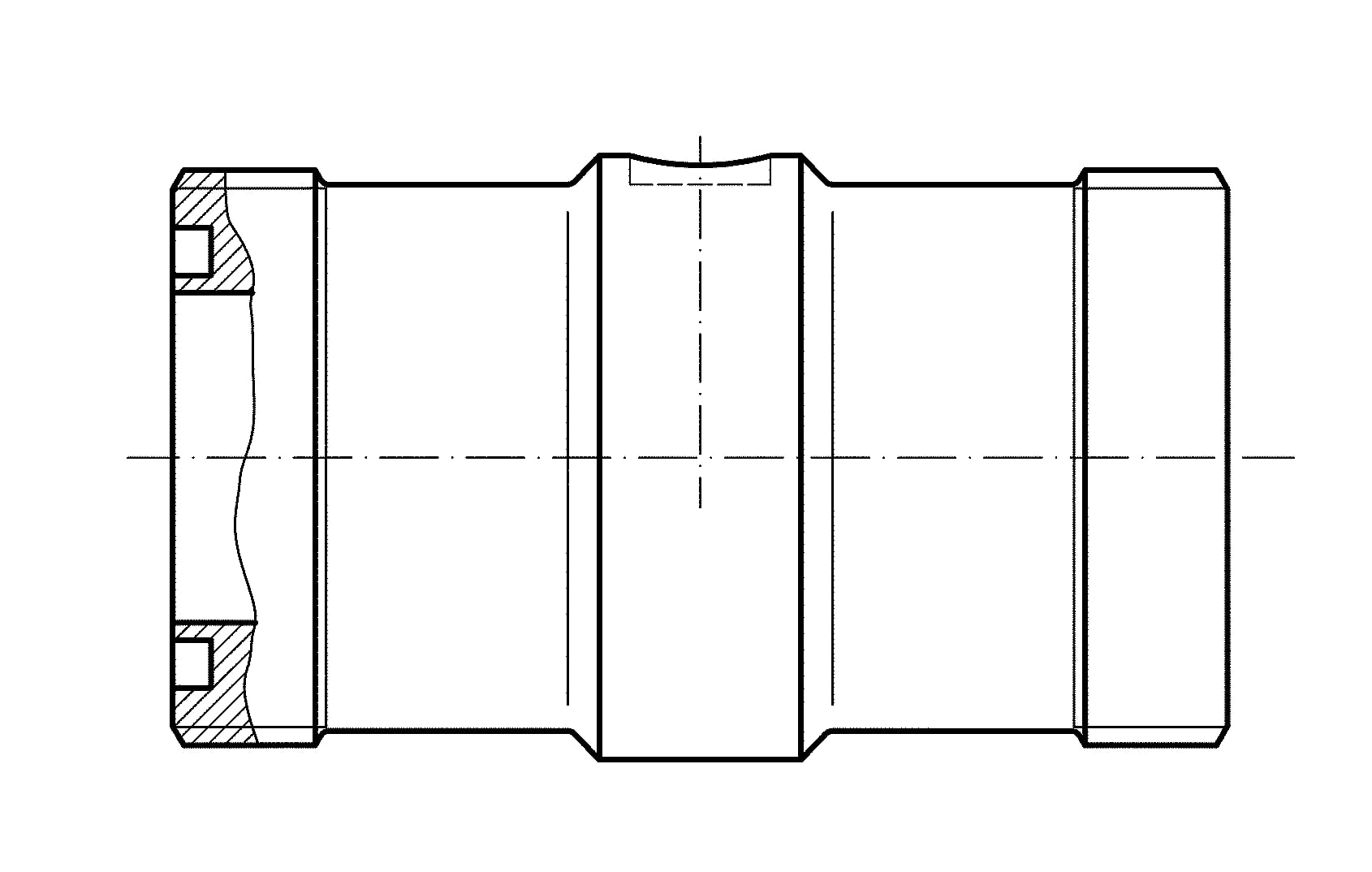

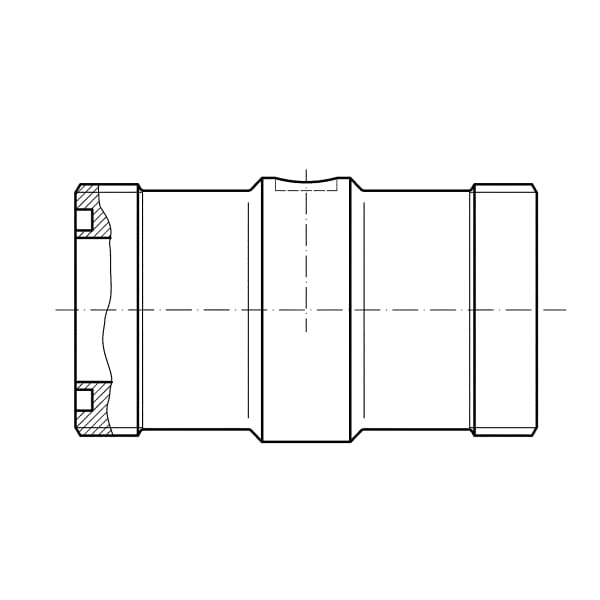

RD 51

Rohrdruckmittler für hygienische Prozesse

für Milchrohrverschraubung DIN 11851
kein T-Stück in Rohrleitung erforderlich
einfacher, schneller Einbau in Rohrleitung

Zum Anbau an Rohrfedermanometer, Druckmessumformer oder Druckschalter. Für strömende, aggressive und hochviskose Medien, zum direkten Einbau in Rohrleitungen. Typische Einsatzgebiete:
Biochemie
Nahrungs- und Genussmittelindustrie
Getränkeindustrie
Pharmaindustrie

Prozessanschluss, Norm	Prozessanschluss	Messgeräteanschluss	Nennweite	Nenndruck	Mindestanzeigebereich* (in bar) bei Nenngröße				Art.-Nr.
Prozessanschluss, Norm	63	Messgeräteanschluss	Nennweite	Nenndruck	100	160	DMU
Gewindestutzen SMS 1147	DN 1"	Schweißanschluss		PN 40	1.6 bar	2.5 bar		1.6 bar	31371W
Gewindestutzen SMS 1147	DN 1½"	Schweißanschluss		PN 40	1.6 bar	2.5 bar	4 bar	1.6 bar	31372W
Gewindestutzen SMS 1147	DN 2"	Schweißanschluss		PN 40	1 bar	1.6 bar	2.5 bar	1.6 bar	31373W
Gewindestutzen SMS 1147	DN 2½"	Schweißanschluss		PN 40	1 bar	1.6 bar	2.5 bar	1.6 bar	31374W
Gewindestutzen SMS 1147	DN 3"	Schweißanschluss		PN 40	1 bar	1.6 bar	1.6 bar	1.6 bar	31375W

Lagerware
Fertigungsware

Prozessanschluss/Tubus

: Edelstahl 316 L

: Gewindestutzen SMS 1147

Membrane

: Edelstahl 316 L, totraumfrei mit Mantelteil verschweißt

Messgeräteanschluss

: Edelstahl 316 L

: Schweißanschluss

Druckübertragungsflüssigkeit

: Paraffinöl (FM 09), FDA-gelistet

Druckbereich: siehe Variantenübersicht

Nenndruck: PN 40
