RD 80

Rohrdruckmittler Zwischenflanschausführung

Ausführungen Betriebsanleitung Video

einfaches Zwischenflanschen in der Rohrleitung
verschiedene Nenngrößen
verschiedene Nenndrücke
Sonderwerkstoffe (Option)

Zum Anbau an Rohrfedermanometer, Druckmessumformer oder Druckschalter. Für strömende aggressive und hochviskose Medien, zum direkten Einbau in Rohrleitungen.

	Prozessanschluss, Norm	Prozessanschluss	Messgeräteanschluss	Nennweite	Nenndruck	Mindestanzeigebereich* (in bar) bei Nenngröße				Art.-Nr.
	Prozessanschluss, Norm	63	Messgeräteanschluss	Nennweite	Nenndruck	100	160	DMU
	Zwischenflanschausführung für Flansche nach EN 1092-1 Form B 2	DN 25	G½ Innengewinde		PN 4-400	1.6 bar	2.5 bar		1.6 bar	31355
	Zwischenflanschausführung für Flansche nach EN 1092-1 Form B 2	DN 40	G½ Innengewinde		PN 4-400	1.6 bar	2.5 bar	4 bar	1.6 bar	31356
	Zwischenflanschausführung für Flansche nach EN 1092-1 Form B 2	DN 50	G½ Innengewinde		PN 4-400	1.6 bar	2.5 bar	2.5 bar	1 bar	31357
	Zwischenflanschausführung für Flansche nach EN 1092-1 Form B 2	DN 65	G½ Innengewinde		PN 4-400	1.6 bar	2.5 bar	2.5 bar	1 bar	31956
	Zwischenflanschausführung für Flansche nach EN 1092-1 Form B 2	DN 80	G½ Innengewinde		PN 4-400	1.6 bar	2.5 bar	2.5 bar	1 bar	31358

Lagerware
Fertigungsware

Prozessanschluss/Tubus

: Edelstahl 316 L

: Zwischenflanschausführung für Flansche nach EN 1092-1 Form B 2

Membrane

: Edelstahl 316 L, totraumfrei mit Mantelteil verschweißt

Messgeräteanschluss

: Edelstahl 316 L

: G½ Innengewinde

Druckübertragungsflüssigkeit

: Paraffinöl (FM 09)

Druckbereich: siehe Variantenübersicht

Nenndruck: PN 4-400

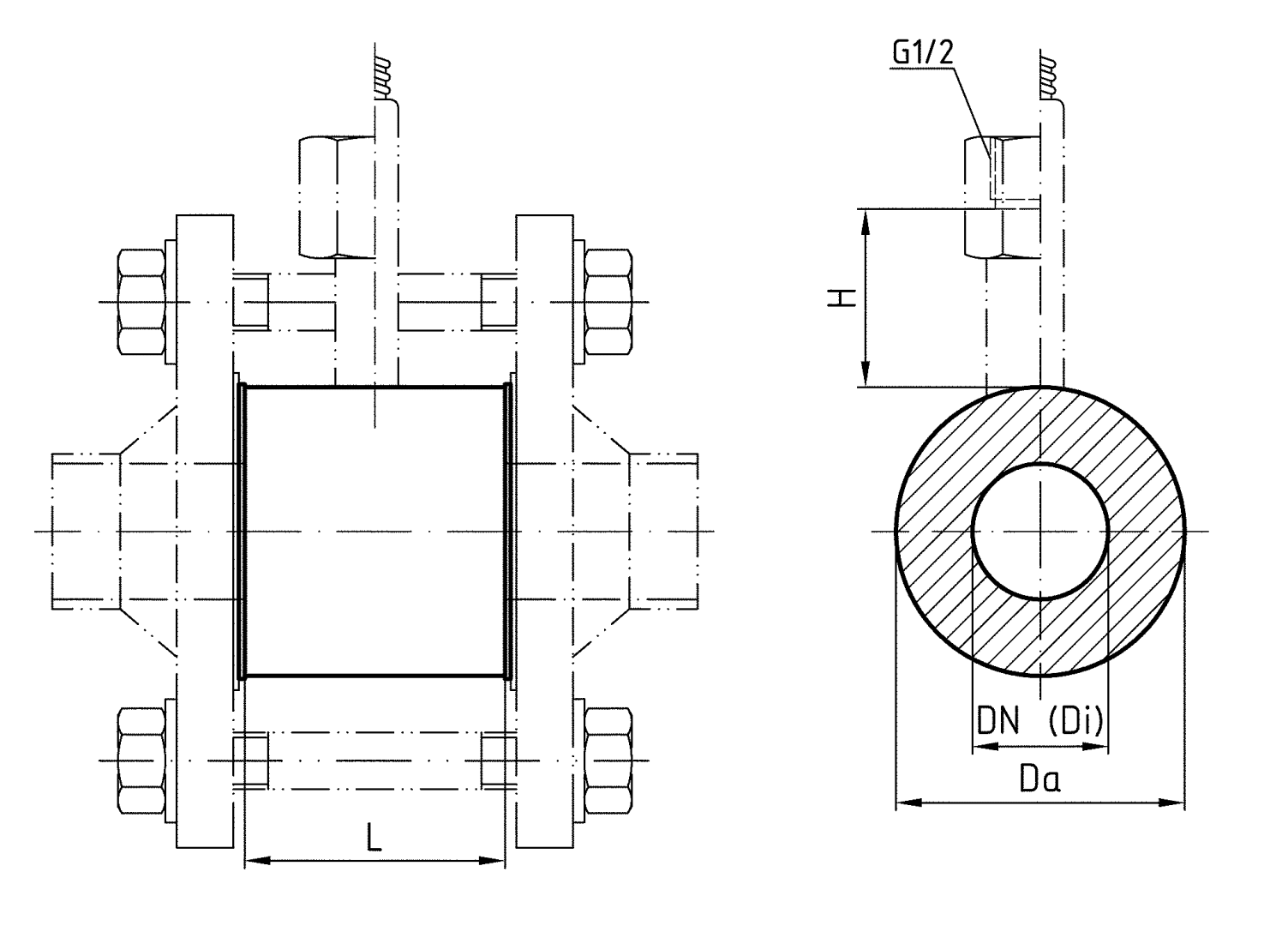

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.
