RD 80

Rohrdruckmittler Zwischenflanschausführung

Ausführungen Betriebsanleitung Video

einfaches Zwischenflanschen in der Rohrleitung
verschiedene Nenngrößen
verschiedene Nenndrücke
Sonderwerkstoffe (Option)

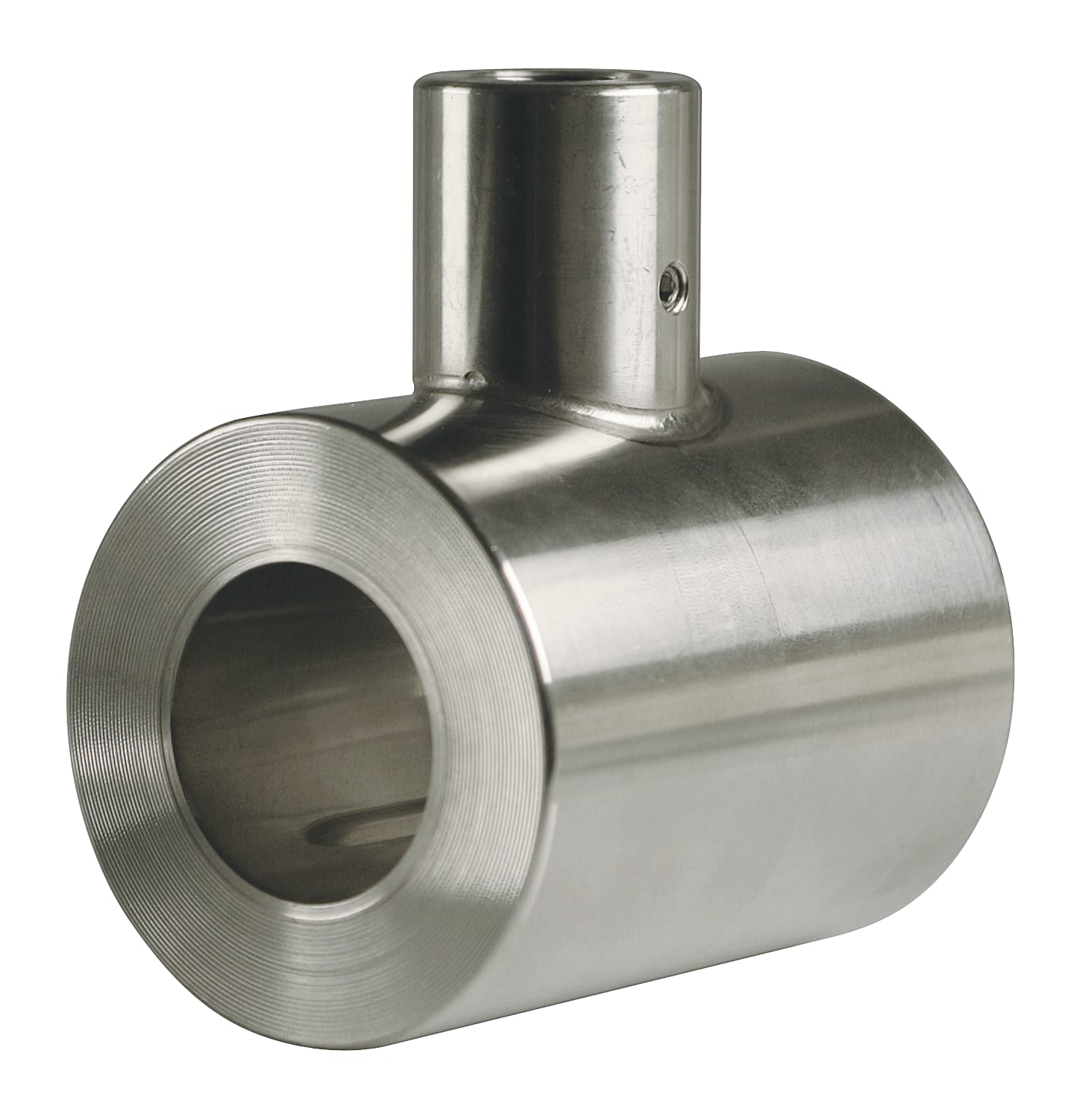

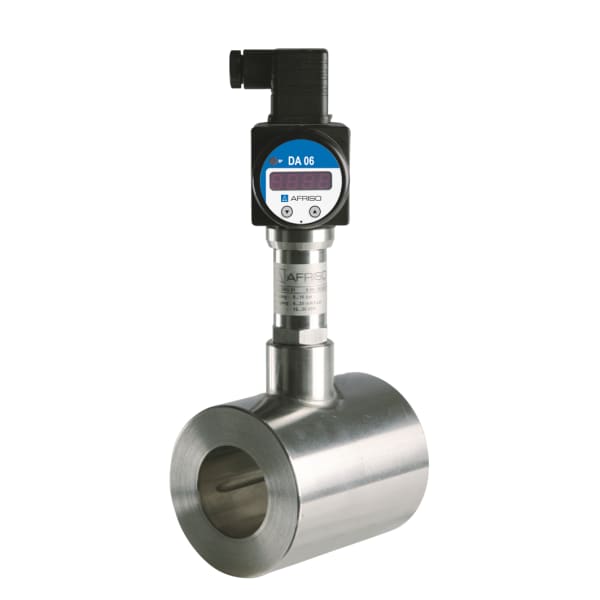

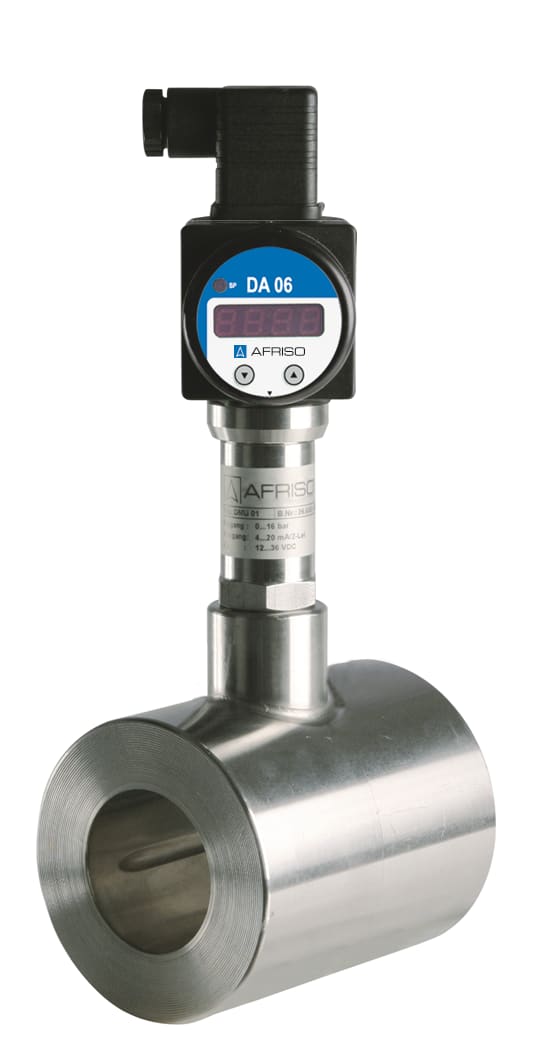

Zum Anbau an Rohrfedermanometer, Druckmessumformer oder Druckschalter. Für strömende aggressive und hochviskose Medien, zum direkten Einbau in Rohrleitungen.

	Prozessanschluss, Norm	Prozessanschluss	Messgeräteanschluss	Nennweite	Nenndruck	Mindestanzeigebereich* (in bar) bei Nenngröße				Art.-Nr.
	Prozessanschluss, Norm	63	Messgeräteanschluss	Nennweite	Nenndruck	100	160	DMU
	Zwischenflanschausführung für Flansche nach ASME B 16.5	DN 1"	G½ Innengewinde		CL 150-6.000	1.6 bar	2.5 bar		1.6 bar	31360
	Zwischenflanschausführung für Flansche nach ASME B 16.5	DN 1½"	G½ Innengewinde		CL 150-6.000	1.6 bar	2.5 bar	4 bar	1.6 bar	31361
	Zwischenflanschausführung für Flansche nach ASME B 16.5	DN 2"	G½ Innengewinde		CL 150-6.000	1.6 bar	2.5 bar	2.5 bar	1 bar	31362
	Zwischenflanschausführung für Flansche nach ASME B 16.5	DN 3"	G½ Innengewinde		CL 150-6.000	1.6 bar	2.5 bar	2.5 bar	1 bar	31363
	Zwischenflanschausführung für Flansche nach ASME B 16.5	DN 4"	G½ Innengewinde		CL 150-6.000	1.6 bar	2.5 bar	2.5 bar	1 bar	31364

Lagerware
Fertigungsware

Prozessanschluss/Tubus

: Edelstahl 316 L

: Zwischenflanschausführung für Flansche nach ASME B 16.5

Membrane

: Edelstahl 316 L, totraumfrei mit Mantelteil verschweißt

Messgeräteanschluss

: Edelstahl 316 L

: G½ Innengewinde

Druckübertragungsflüssigkeit

: Paraffinöl (FM 09)

Druckbereich: siehe Variantenübersicht

Nenndruck: CL 150-6.000

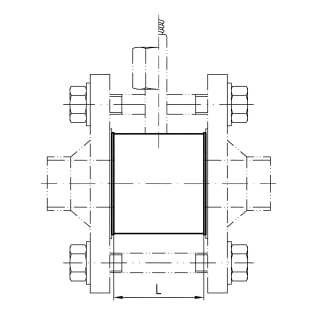

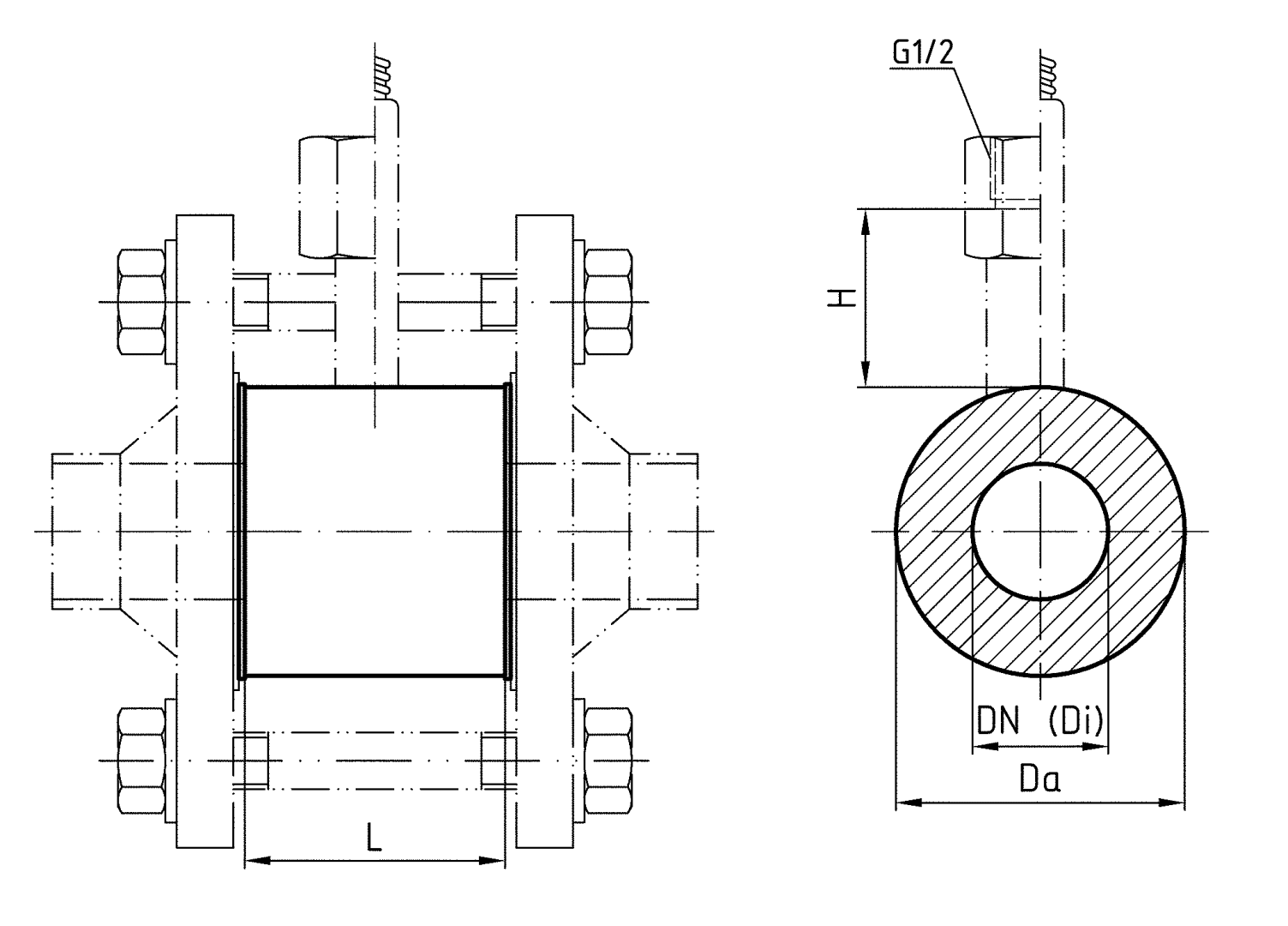

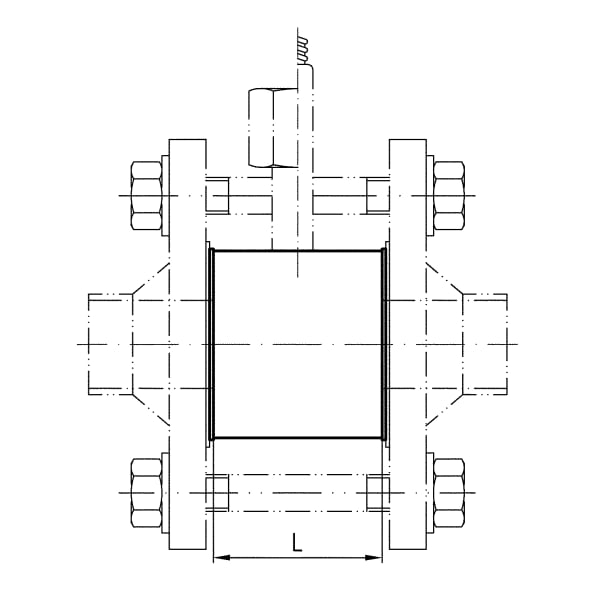

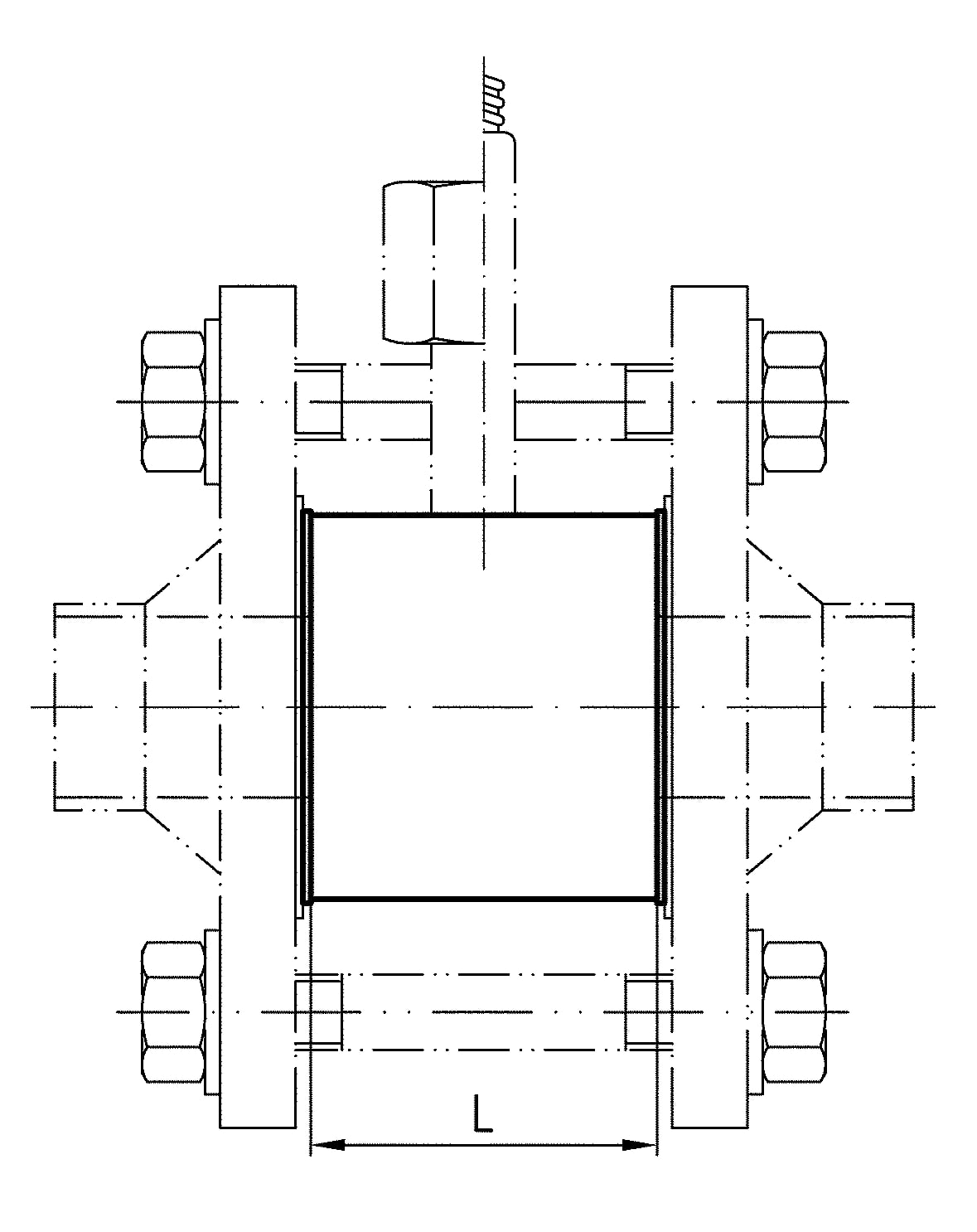

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.
