Datenblatt Thermischer Stellantrieb TSA 01
AFRISO Datenblatt Thermischer Stellantrieb TSA 01

Ausführungen

Art.-Nr. Merken
Thermischer Stellantrieb TSA 01 AC230V M30x1,5 IG 79061
Thermischer Stellantrieb TSA 01 AC230V M30x1,5 AG 79062

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Thermischer Stellantrieb TSA 01 Datenblatt PDF
AFRISO Datenblatt Thermischer Stellantrieb TSA 01
Elektrothermischer Stellantrieb mit integrierter Stellungsanzeige in der Haube mittels Stößel in transparentem Fenster, Anschlusskabel und Überwurfmutter zum direkten Anschluss an das Ventil oder Verteileroberteil. Ausführung stromlos geschlossen.
Betriebsart
Stromlos geschlossen (NC)
Hub
> 3,2 mm
Integrierte Anzeige in der Haube mittels Stößel im transparenten Fenster
Öffnungszeit
5 – 6 min
Schließmaß
10,8 mm
Stellkraft
Ca. 90 N
Anschluss
Art.-Nr. 79061:
Überwurfmutter M30 x 1,5 mm
Art.-Nr. 79062:
Außengewinde M30 x 1,5 mm
Gehäuse
Kunststoff
Schutzart:
IP 54 (EN 60730-1)
Haube:
Transparent
Hubanzeige:
Weiß
Kabel
2 x 0,75 mm<sup>2</sup>, grau, H05
Länge 1 m
Temperatureinsatzbereich
Betrieb:
Max. 100 °C (am Ventil)
Umgebung:
0/50 °C
Lagerung:
-25/+70 °C
Relative Luftfeuchte:
< 85 % rH, nicht kondensierend
Versorgungsspannung
AC 230 V
Leistungsaufnahme
Ca. 2 W (Dauerbetrieb)
Einschaltleistung
32,2 W
Einschaltstrom
140 mA
Schutzklasse
II (EN 60730-1)
Maße (H x ⌀)
Art.-Nr. 79061:
63 x 39 mm
Art.-Nr. 79062:
62 x 40 mm
Gewicht
109 g
Optionen
  • 24-V-Version

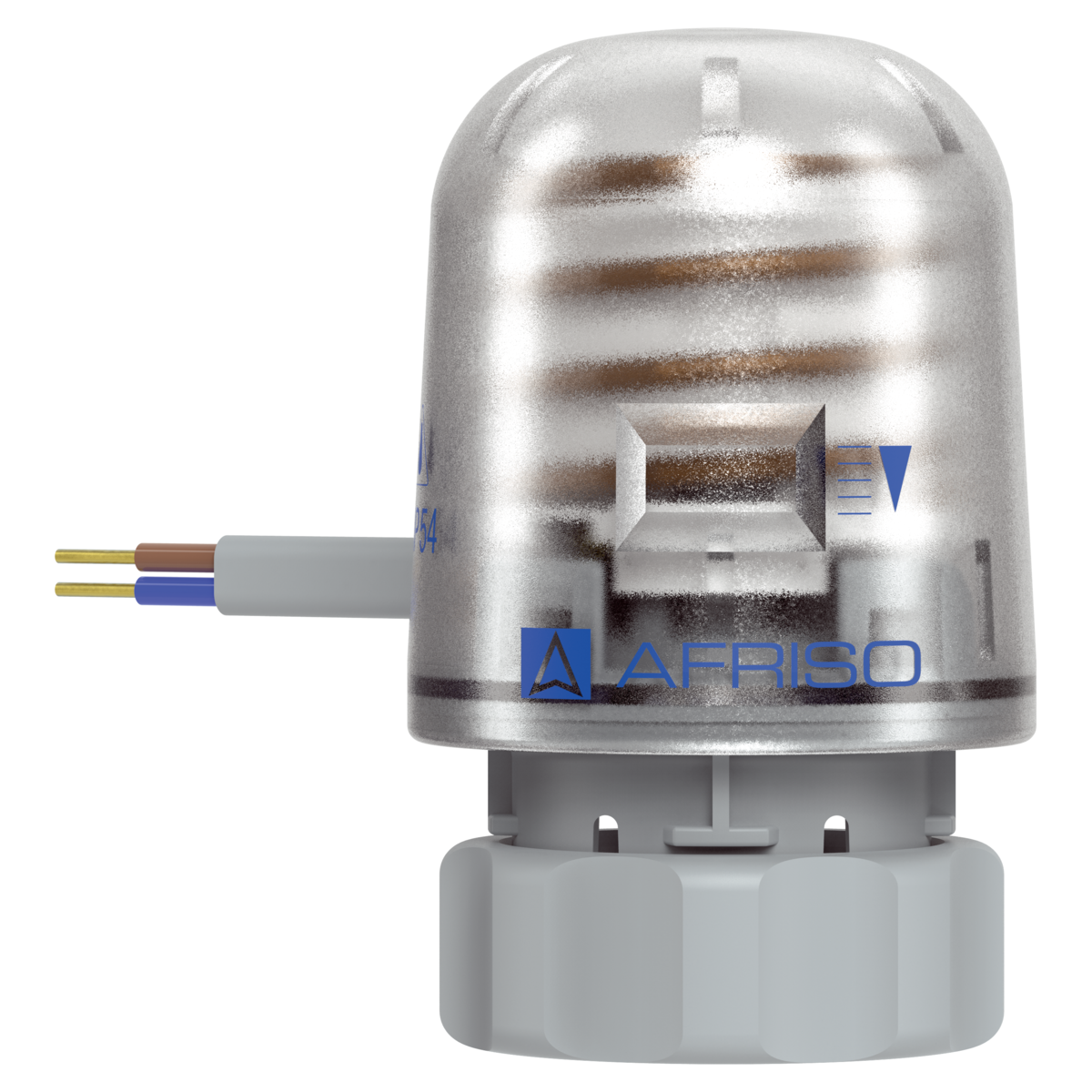

TSA-01 mit Innengewinde und Überwurfmutter (Art.-Nr. 79061)
TSA-01 mit Innengewinde und Überwurfmutter (Art.-Nr. 79061)
AFRISO
Maße (in mm)
TSA-01 mit Außengwinde (Art.-Nr. 79062)
TSA-01 mit Außengwinde (Art.-Nr. 79062)
AFRISO
Maße (in mm)
