Prüfarmatur für Sicherheitseinrichtungen gegen Aushebern

AFRISO Prüfarmatur Antiheberventil VOR 95480 object_image_56222imagemain_de AFRISO Prüfarmatur Antiheberventil VOR 95480 object_image_56222imagemain_de
Prüfarmatur Antiheberventil
AFRISO Prüfarmatur Antiheberventil VOR 95480 object_image_56222imagemain_de
AFRISO Prüfarmatur Antiheberventil ANW 95480 AFRISO Prüfarmatur Antiheberventil ANW 95480
Prüfarmatur Antiheberventil
AFRISO Prüfarmatur Antiheberventil ANW 95480
AFRISO Prüfarmatur Antiheberventil VOR 95480 object_image_56222imagemain_de
AFRISO Prüfarmatur Antiheberventil ANW 95480
Datenblatt Prüfarmatur für Sicherheitseinrichtungen gegen Aushebern
AFRISO Datenblatt Prüfarmatur für Sicherheitseinrichtungen gegen Aushebern

Ausführungen

Art.-Nr. Merken
Prüfarmatur Antiheberventil 20239

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Prüfarmatur für Sicherheitseinrichtungen gegen Aushebern Datenblatt PDF
AFRISO Datenblatt Prüfarmatur für Sicherheitseinrichtungen gegen Aushebern
Prüfarmatur für Antiheberventile Betriebsanleitung PDF
AFRISO Prüfarmatur für Antiheberventile
Beständigkeit Ölkomponenten Ausrüstung für Heizöllagerbehälter und ölführende Leitungen PDF
AFRISO Beständigkeit Ölkomponenten

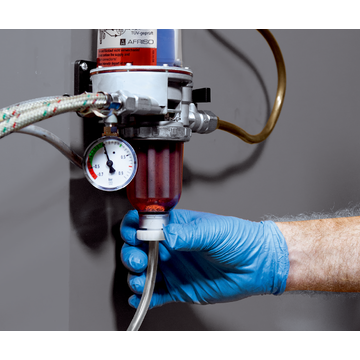

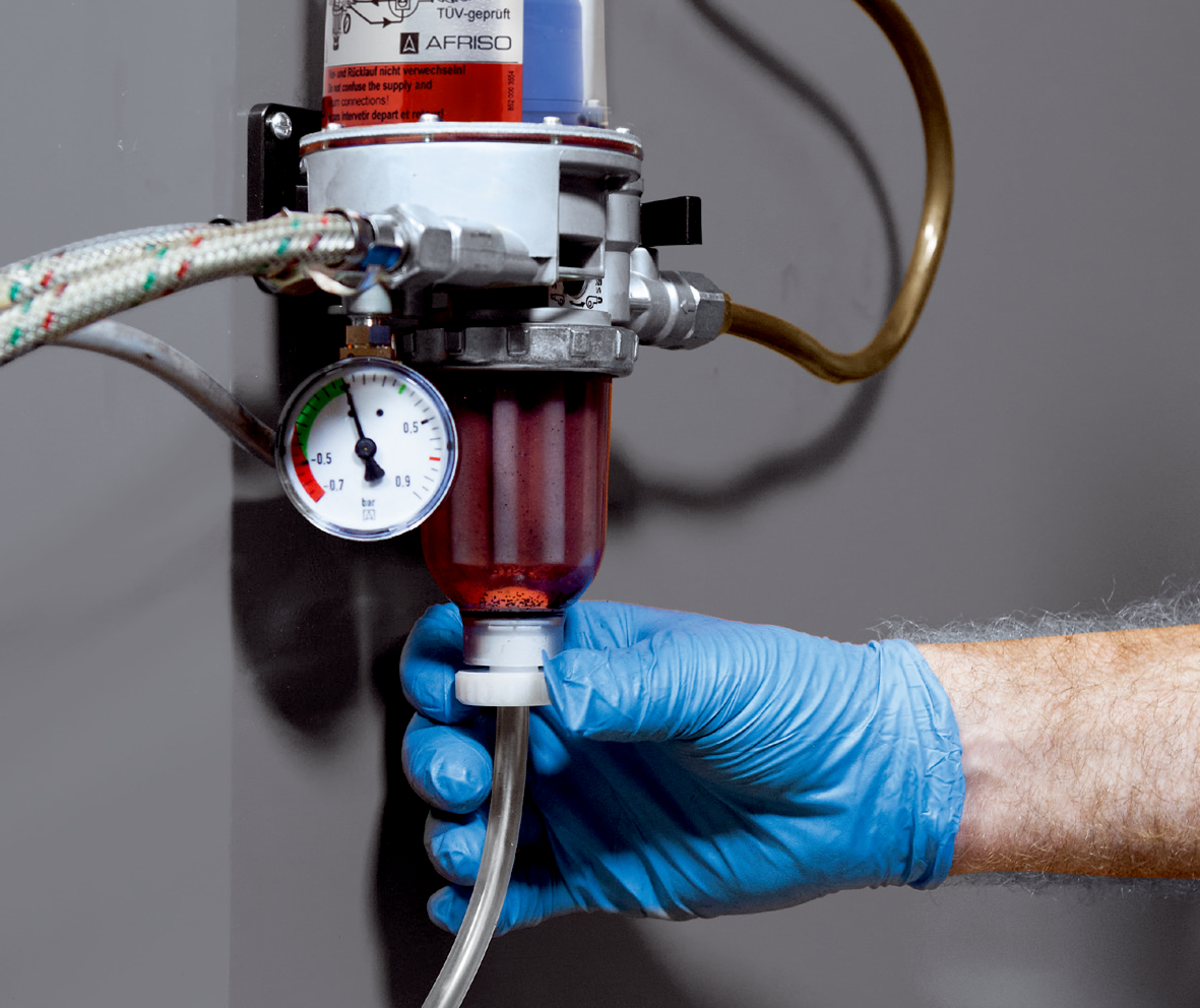

Die Prüfarmatur für "Sicherheitseinrichtungen gegen Aushebern" ermöglicht eine schnelle und fundierte Aussage zur Funktionsfähigkeit von Antiheberventilen. Die Montage ist einfach: Filtertasse der Prüfvorrichtung in den vorhandenen Heizölfilter der Anlage einschrauben (entfällt bei Verwendung von Ölfiltertassen mit Prüf- und Entleereinrichtung), den Schlauch in die Prüf-Entleereinrichtung stecken, eine Ölansaugpumpe an der anderen Seite der Prüfarmatur anschließen und schon kann die Prüfung durchgeführt werden. Hierzu ist ein Vakuum zu erzeugen, wodurch Heizöl angesaugt wird und in die Prüftasse strömt. Der Unterdruck wird durch die Absperreinrichtung in der Prüftasse eingeschlossen und am Manometer angezeigt. Sobald kein Öl mehr in die Prüftasse einströmt, herrscht Druckgleichgewicht. Nun kann der angezeigte Unterdruck am Prüfmanometer abgelesen und mittels einer einfachen Formel (hydrostatischer Druck / Druckdifferenz) ermittelt werden, ob die Heberschutzfunktion gegeben ist.
Anzeigebereich
-0,6/0 bar
Anschluss
G⅜ AG mit 60°-Konus
Maße (B x H x T)
Prüfarmatur:
180 x 286 x 71 mm
Gerätekoffer:
395 x 106 x 295 mm
Temperatureinsatzbereich
Umgebung:
-25/+40 °C
Lagerung:
-25/+60 °C
Lieferumfang
  • Prüfarmatur mit langer Filtertasse
  • Unterdruckmanometer
  • Schlauch
  • Lange Prüftasse mit Entleereinrichtung
  • Kunststoff-Gerätekoffer
  • Kurze Prüftasse für FloCo-Top-C-Serie
