Datenblatt Leckanzeiger LAG-14 ER
AFRISO Datenblatt Leckanzeiger LAG-14 ER

Ausführungen

Art.-Nr. Merken
Leckanzeiger LAG-14 ER mit Relais, inkl. Behälter und Sonde 43410
LAG-Behälter schwarz 40731
LAG-Sonde 40510
Steuergerät LAG-14 ER mit Relais 40642
Montagerahmen 43521
Dichtungsset IP 54 43416
LAG-Montage-Set 40540
Montageset für 1 LAG-Zusatzbehälter ohne Behälter 40539

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Leckanzeiger LAG-14 ER Datenblatt PDF
AFRISO Datenblatt Leckanzeiger LAG-14 ER
Leckanzeigegerät LAG-14 ER Betriebsanleitung PDF
AFRISO Leckanzeigegerät LAG-14 ER
Leckanzeigegerät LAG-14 ER (bis 2023) Betriebsanleitung PDF
AFRISO Leckanzeigegerät LAG-14 ER (bis 2023)
Montagerahmen Betriebsanleitung PDF
AFRISO Montagerahmen
Dichtungsset (IP 54) Betriebsanleitung PDF
AFRISO Dichtungsset (IP 54)
LAG-Montage-Set Betriebsanleitung PDF
AFRISO LAG-Montage-Set
Funktionsprüfung Flüssigkeits-Leckanzeiger LAG Prüfprotokoll PDF
AFRISO Funktionsprüfung Flüssigkeits-Leckanzeiger LAG
Leckanzeigegerät LAG-14 ER Konformitätserklärung PDF
AFRISO Leckanzeigegerät LAG-14 ER

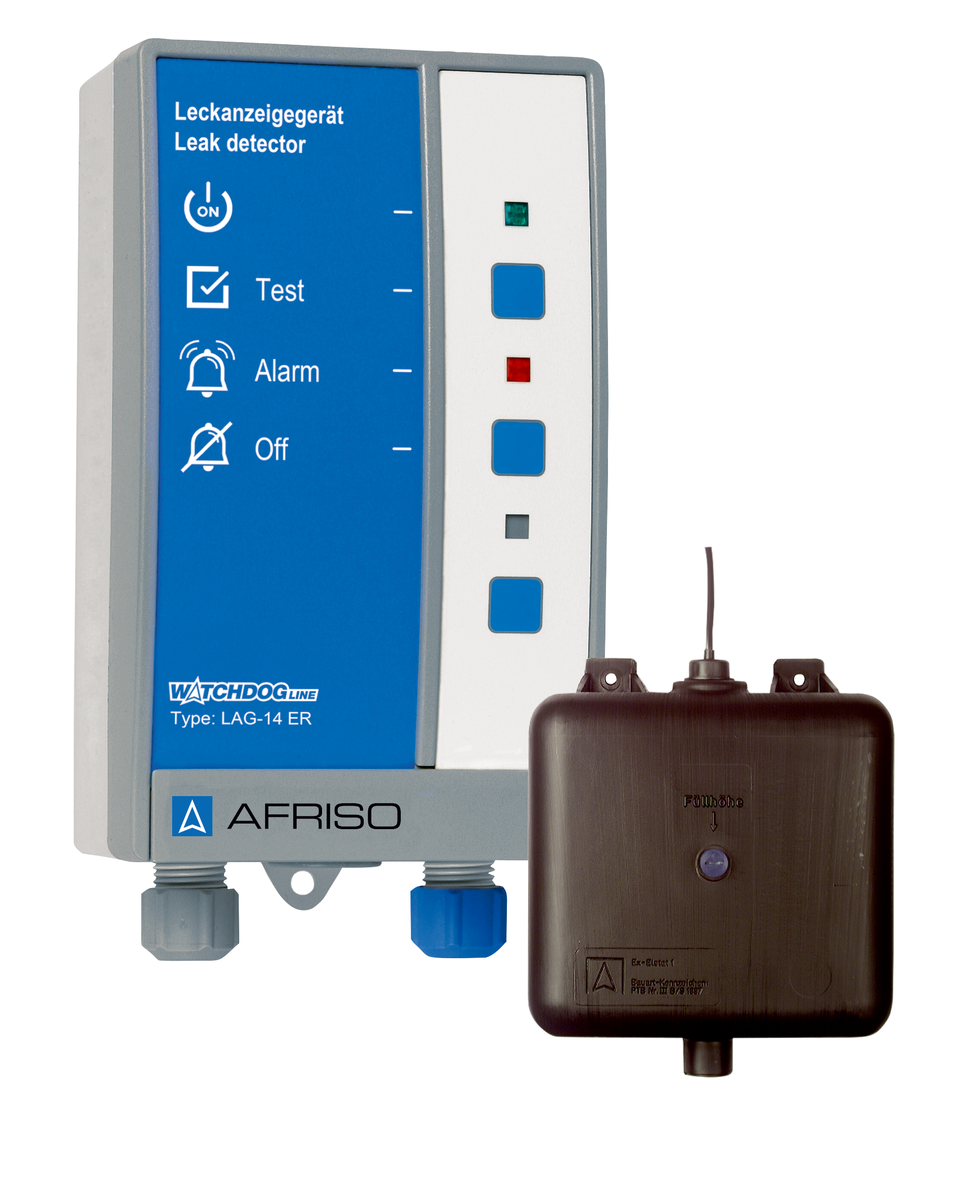

Leckanzeigegerät der Klasse II (EN 13160-1/-3) mit eigensicherem Sondenstromkreis. Bestehend aus Signalteil, Leckanzeigeflüssigkeitsbehälter (LAG-Behälter schwarz) und Sonde. Signalteil mit Betriebs- und Alarmanzeigen, optischem/akustischem Alarm, Prüftaster und erhöhtem Störschutz. Der akustische Alarm kann mit der Quittiertaste beendet werden. Über den potenzialfreien Relaiskontakt können im Alarmfall zusätzliche externe Signalgeber (z. B. Hupen) oder ein Zusatzalarmgerät ZAG 01 geschaltet werden. Mit Fail-Safe-Modus: Akustische Alarmgabe bei Ausfall der Sonde. Mittels Montagerahmen für Schalttafeleinbau geeignet, für raue Einsatzbedingungen ist ein Dichtungsset (IP 54) erhältlich. Der LAG-Behälter ist Kontrollbehälter und gleichzeitig Ausdehnungsgefäß. Bei oberirdischen Behältern darf das Verhältnis Nutzinhalt zu Gesamtmenge der Leckanzeigeflüssigkeit maximal 1:35 betragen. Bei größerem Volumen des Überwachungsraumes sind Zusatzbehälter zu verwenden.
Temperatureinsatzbereich
Umgebung:
-20/+50 °C
Lagerung:
-25/+60 °C
-20/+60 °C
Versorgungsspannung
AC 230 V
Nennleistung
5 VA
Gehäuse
Wandaufbaugehäuse aus schlagfestem Kunststoff (ABS)
B x H x T:
100 x 188 x 65 mm
Gewicht:
400 g
Schutzart:
IP 30 (EN 60529)
Schaltausgang
Relaiskontakt:
1 potenzialfreier Wechsler
Kontaktbelastung:
AC 250 V, 2 A
Alarmton
Min. 70 dB(A)
Behälter
Antistatischer Kunststoff, schwarz
B x H x T:
300 x 325 x 145 mm
Nutzinhalt:
4,5 l
Gesamtinhalt:
10 l
Abgang:
G¾ IG
Schutzart:
IP 20 (EN 60529)
Verwendbarkeitsnachweis
CE-Kennzeichnung nach EU-BauPVO 305/2011, EU 574/2014, EN 13160-1/-3 und ÜHP
EU-Baumusterprüfung
TPS 22 ATEX 015639 0019 x
Ex II (1) G [Ex ia] Ga IIC
Lieferumfang
  • Signalteil
  • Behälter
  • Sonde
