Datenblatt Öl-Wassermelder OM 5
Afriso Datenblatt Öl-Wassermelder OM 5

Ausführungen

Art.-Nr. Merken
Öl-Wassermelder OM 5/1 AC 230 V 44517
Öl-Wassermelder OM 5 AC 230 V 44502
Öl-Wassermelder OM 5 AC/DC 24 V 44486
Optoelektronische Sonde Kabellänge 10 m 44503

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Öl-Wassermelder OM 5 Datenblatt PDF
Afriso Datenblatt Öl-Wassermelder OM 5
Öl-Wassermelder OM 1, OM 5 Betriebsanleitung PDF
Afriso Öl-Wassermelder OM 1, OM 5
WATCHDOG-LINE Warngeräte Warngeräte PDF
Afriso WATCHDOG-LINE Warngeräte
DIBt-Zulassung Leckagesonde Typ OM und Typ HM Zertifikat PDF
Afriso DIBt-Zulassung Leckagesonde Typ OM und Typ HM
Öl-Wassermelder OM 1, OM 5 Konformitätserklärung PDF
Afriso Öl-Wassermelder OM 1, OM 5

Das Warngerät im Wandaufbaugehäuse meldet rechtzeitig Flüssigkeitsansammlungen, die z. B. durch Tank-Lecks, Rückstau oder Überflutungen auftreten können. OM 5 besteht aus einem Signalteil mit optischem/akustischem Alarm, Prüf-/Quittiertaste und Relaisausgang. Bis zu fünf optoelektronische Sonden können angeschlossen werden. Die Sonden werden am zu überwachenden Objekt an die tiefste Stelle montiert. Bei Kontakt mit der ausgelaufenen Flüssigkeit wird Alarm ausgelöst. Der akustische Alarm kann mit der Quittiertaste beendet werden. Der optische Alarm endet nach Beseitigung des Leckagefalles. Die Prüftaste ermöglicht eine Funktionskontrolle durch Simulieren des Alarmfalles. Über den potenzialfreien Relaiskontakt können zusätzliche externe Signalgeber (z. B. Zusatzalarmgerät ZAG 01, Hupe) angebunden werden. Die Warngeräte sind mittels Montagerahmen für den Schalttafeleinbau geeignet. Für raue Einsatzbedingungen ist ein Dichtungsset (IP 54) erhältlich.

Leersonde zur Nachrüstung von optoelektronischen Sonden in Batterietanks.

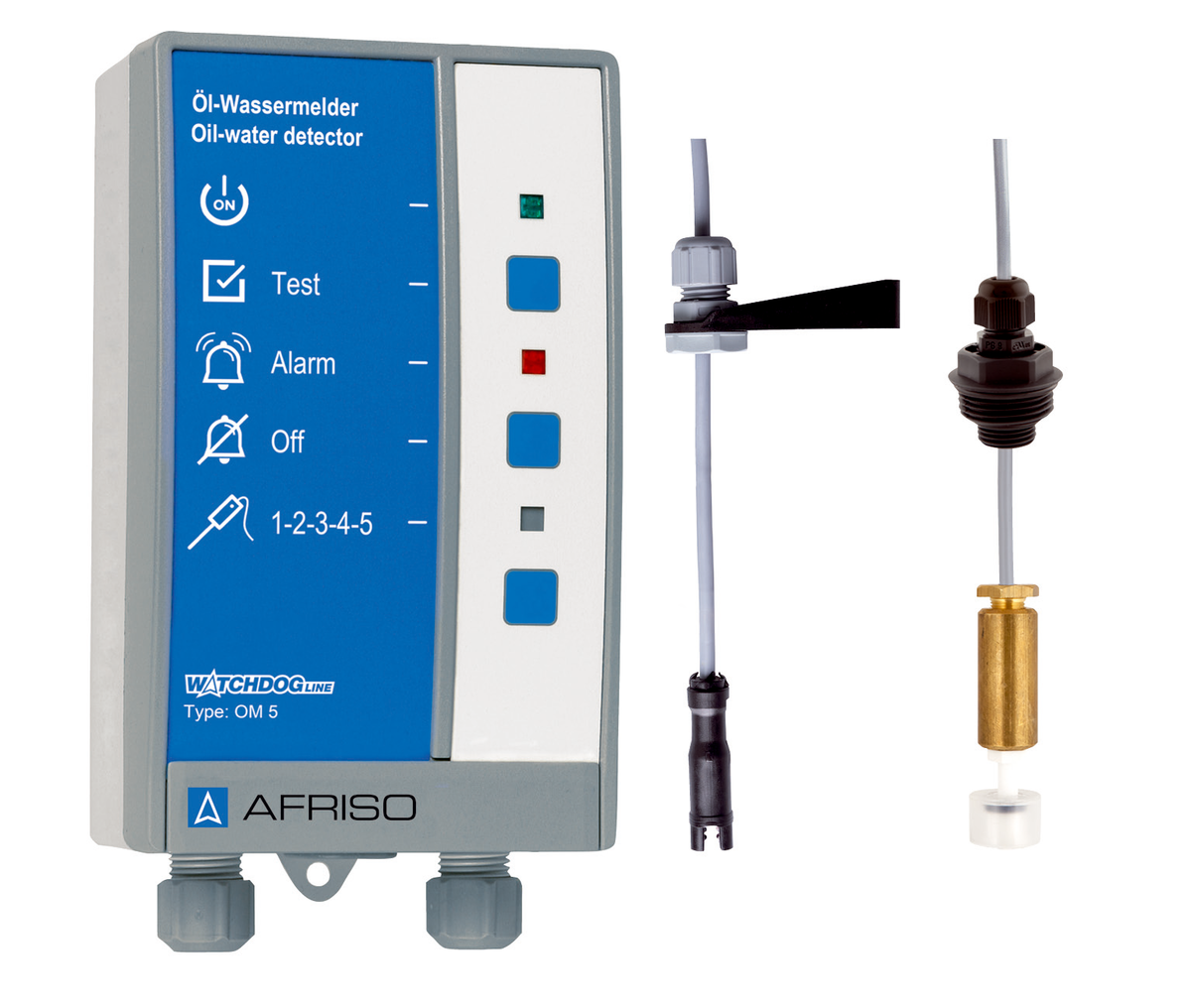

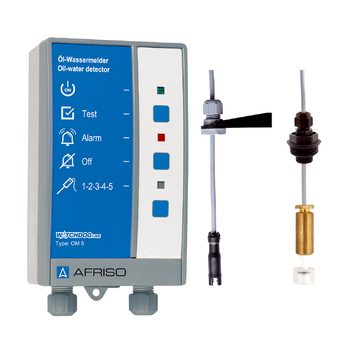

OM 5/1 mit zusätzlicher Schwimmersonde zur Meldung von Minimal- oder Maximalfüllständen, z. B. in Heizöltanks.

Temperatureinsatzbereich
Umgebung:
-10/+60 °C
Lagerung:
-10/+60 °C
Versorgungsspannung
OM 5/1:
AC 230 V
OM 5:
AC 230 V
AC/DC 24 V
Nennleistung
5 VA
Schaltausgang
Relaiskontakt:
1 potenzialfreier Wechsler
Kontaktbelastung:
Max. AC 250 V, 2 A
Alarmton
Min. 70 dB(A)
Gehäuse (Wandaufbaugehäuse aus schlagfestem Kunststoff (ABS))
B x H x T:
100 x 188 x 65 mm
Gewicht:
500 g
Schutzart:
IP 40 (EN 60529)
Verwendbarkeitsnachweis
DIBt: Z-65.40-214
Lieferumfang
OM 5/1:
  • Signalteil
  • 1 optoelektronische Sonde
  • 1 Schwimmersonde
OM 5:
  • Signalteil
