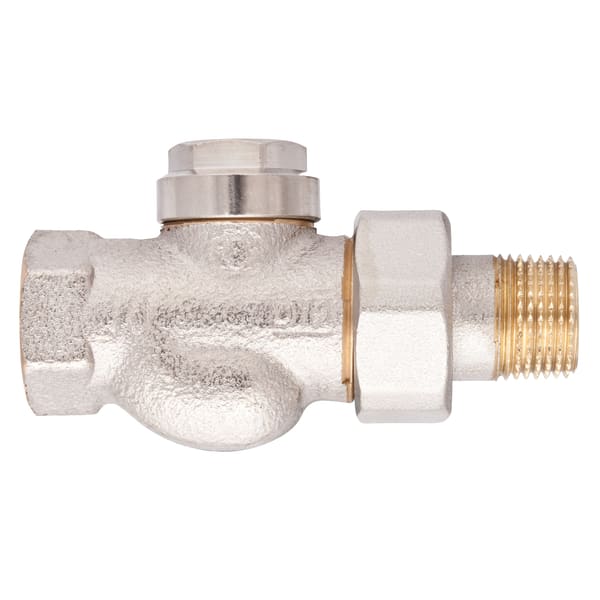

456 M D

Heizkörperrücklaufverschraubung

Ausführungen

  • stufenlose Einstellung
  • individuelles Absperren einzelner Heizkörper
  • reproduzierbare Einstellung

Zum individuellen Absperren, z. B. von Heizkörpern, um Wartungs- oder Malerarbeiten ohne Entleerung der Heizungsanlage durchführen zu können. Geeignet für mittlere Wassermengen. Zum Einbau in Ein- und Zweirohr-Heizungsanlagen.

Heizkörperverschraubung Typ 456 mit Entleerung sowie Absperr- und Einstellmöglichkeit. Mit Verschlusskappe (Ausführung M) zum Schutz gegen unsachgemäße Bedienung. Einstellbar nach Durchflussdiagramm (siehe Bedienungsanleitung). Die gewählte Einstellung ist dank dem integrierten Hubbegrenzer/Anschlag reproduzierbar (nicht Ausführung M Eco) und damit unabhängig vom Entleervorgang. Die Entleerung kann mit der optionalen Füll- und Entleervorrichtung FEV mit Schlauchanschluss G½ einfach und schnell durchgeführt werden. Entleerungsleistung gleich Kv-Wert 1,1. Ausführung M Eco ohne Hubbegrenzer.

  • Lagerware
  • Fertigungsware

Systemanschluss
siehe Bestelltabelle
Einstellbereich bei 10 kPa
405 l/h
Nenndruck
max. 10 bar
Nennweite
DN 10
Temperatureinsatzbereich
Medium:
max. 120 °C
Gehäuse
Rotguss, vernickelt

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

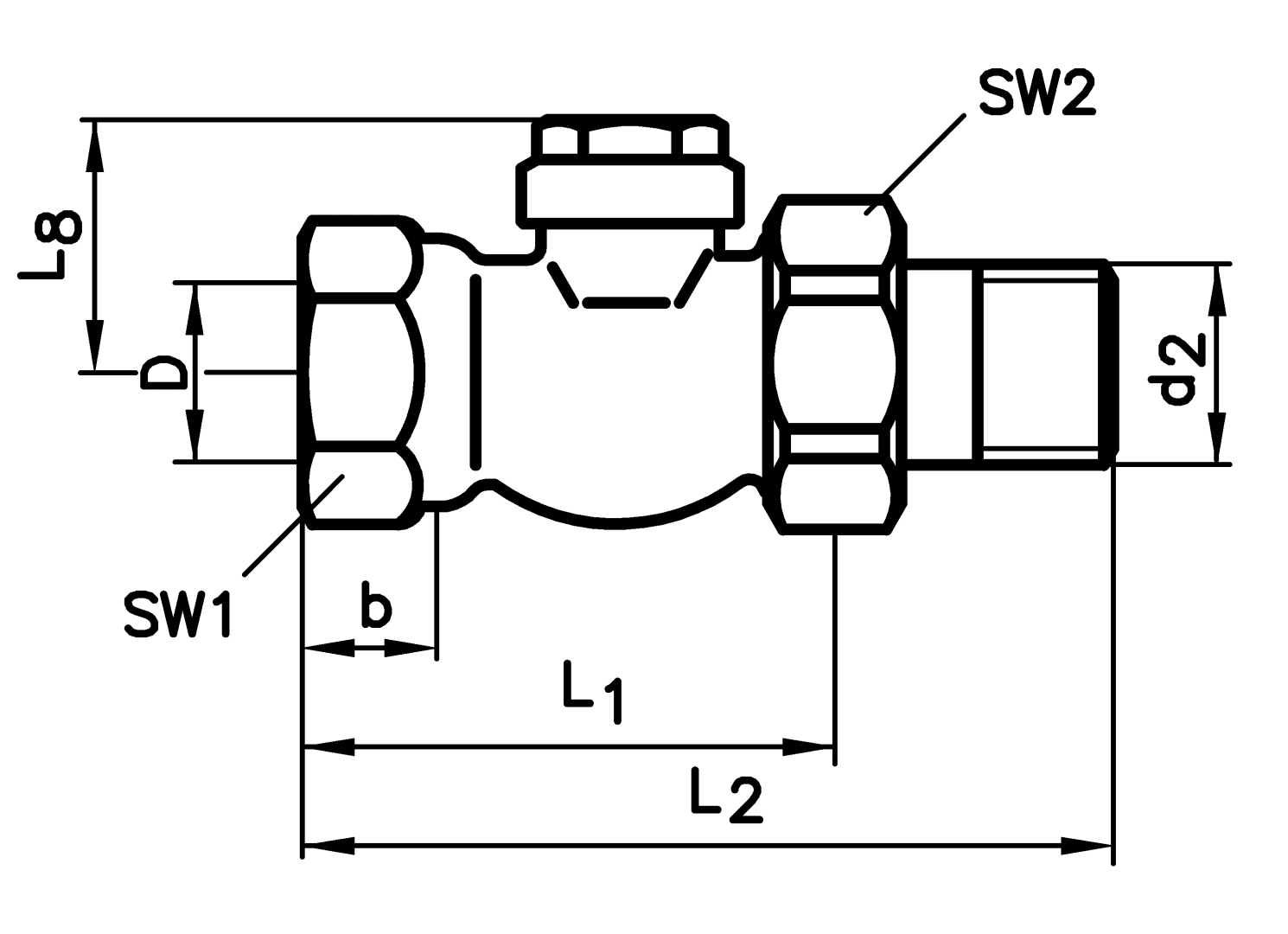

Typ 456 M – Durchgang

PRO_TEC_BEP_HEIZKOERPERRUECKLAUFVERSCHR_456_M_DURCHGANG.TIF
