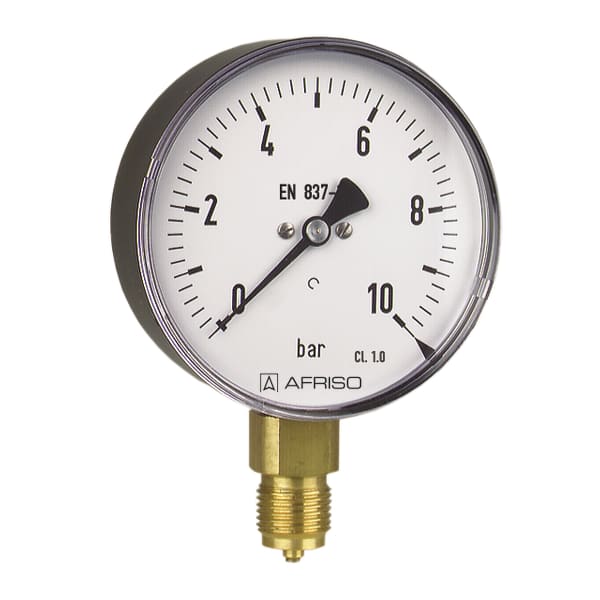

RF100I D201

Rohrfeder-Industriemanometer Typ D2

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)100 mm
AnschlussG½B
Ausrichtungradial
Genauigkeitsklasse1,0
NormEN 837-1

  • für Maschinen- und Anlagenbau
  • robustes Stahlgehäuse
  • viele kundenspezifische Ausführungen lieferbar

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen. Für hohe Messgenauigkeit.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF100I D20185301201
-1/0.6 bardirektRF100I D20185302201
-1/+1.5 bardirektRF100I D20185303201
-1/+3 bardirektRF100I D20185304201
-1/+5 bardirektRF100I D20185305201
-1/+9 bardirektRF100I D20185306201
-1/+15 bardirektRF100I D20185307201
0/0.6 bardirektRF100I D20185309201
0/1 bardirektRF100I D20185310201
0/1.6 bardirektRF100I D20185311201
0/2.5 bardirektRF100I D20185312201
0/4 bardirektRF100I D20185313201
0/6 bardirektRF100I D20185314201
0/10 bardirektRF100I D20185315201
0/16 bardirektRF100I D20185316201
0/25 bardirektRF100I D20185317201
0/40 bardirektRF100I D20185318201
0/60 bardirektRF100I D20185319201
0/100 bardirektRF100I D20185320201
0/160 bardirektRF100I D20185321201
0/250 bardirektRF100I D20185322201
0/400 bardirektRF100I D20185323201
0/600 bardirektRF100I D20185324201
0/1 000 bardirektRF100I D20185325201
  • Lagerware
  • Fertigungsware

Typ
D2
Nenngröße
100 - 100
Genauigkeitsklasse (EN 837-1/6)
1,0
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung
≤ 600 bar:
Skalenendwert
> 600 bar:
¾ x Skalenendwert
dynamische Belastung
≤ 600 bar:
0,9 x Skalenendwert
> 600 bar:
⅔ x Skalenendwert
kurzzeitig
≤ 600 bar:
1,3 x Skalenendwert
> 600 bar:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
Messing, radial
Messglied
Rohrfeder
≤ 60 bar:
Kreisformfeder, Kupferlegierung
> 60 bar:
Schraubenformfeder, Edelstahl 316 Ti/316 L
Zeigerwerk
Messing
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Stahlblech, schwarz
Sichtscheibe
Kunststoff, eingeclipst

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

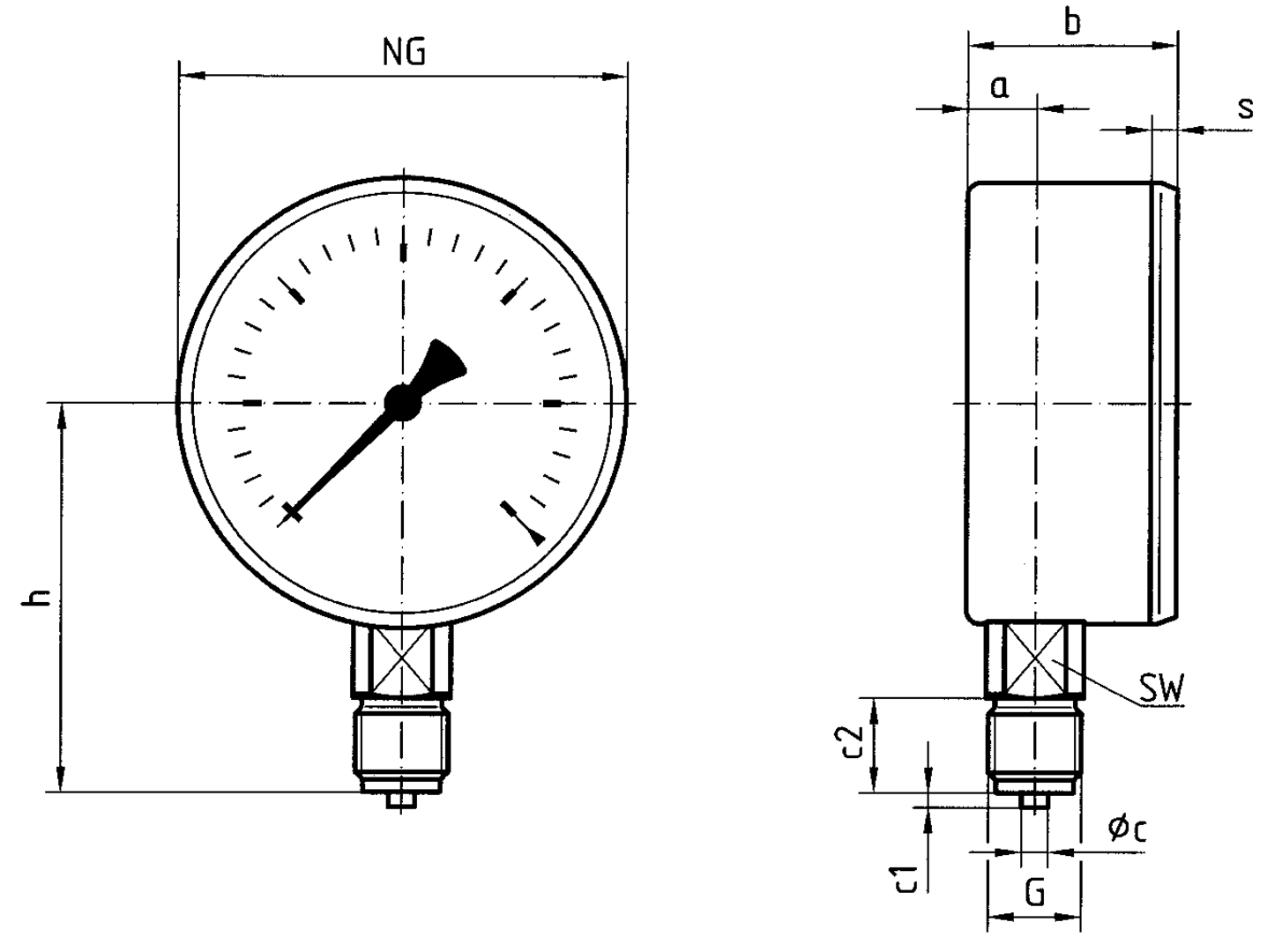

Anschluss radial
