RF40Gly D611

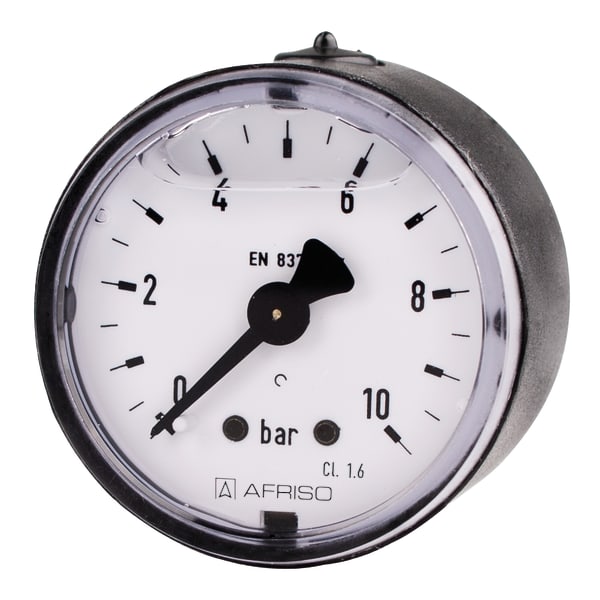

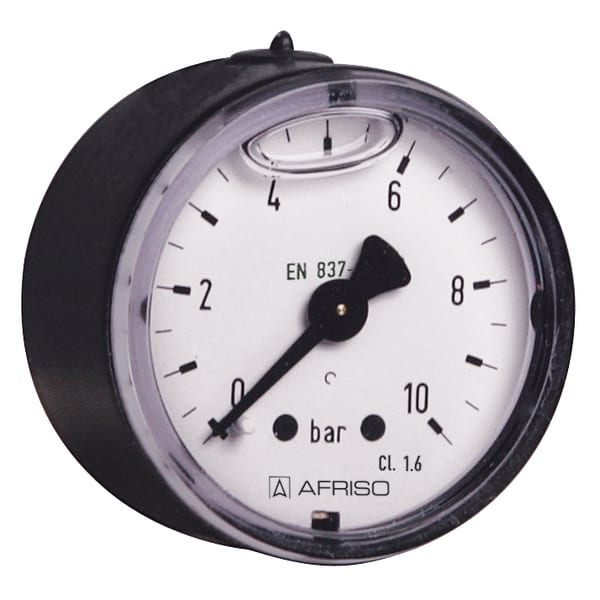

Rohrfeder-Glyzerinmanometer Typ D6

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)40 mm
AnschlussG⅛B
Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-1

  • einsetzbar bei starken Vibrationen und hohen dynamischen Druckbelastungen
  • längere Lebensdauer durch geringeren Verschleiß und Korrosionsschutz des Messsystems
  • kein Beschlagen der Sichtscheibe von innen bei Einsatz im Freien

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen. Für Messstellen mit starken Vibrationen und hohen dynamischen Druckbelastungen.

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF40Gly D61185001611
0/1 bardirektRF40Gly D61185010611
0/1.6 bardirektRF40Gly D61185011611
0/2.5 bardirektRF40Gly D61185012611
0/4 bardirektRF40Gly D61185013611
0/6 bardirektRF40Gly D61185014611
0/10 bardirektRF40Gly D61185015611
0/16 bardirektRF40Gly D61185016611
0/25 bardirektRF40Gly D61185017611
0/40 bardirektRF40Gly D61185018611
0/60 bardirektRF40Gly D61185019611
0/100 bardirektRF40Gly D61185020611
0/160 bardirektRF40Gly D61185021611
0/250 bardirektRF40Gly D61185022611
0/400 bardirektRF40Gly D61185023611
  • Lagerware
  • Fertigungsware

Typ
D6
Nenngröße
40 - 40
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Schutzart
IP 54 (EN 60529) bei Gehäuseentlüftung (≤ 25 bar)

Standardausführung

Anschluss
Messing, axial
Messglied
Rohrfeder, Kupferlegierung
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
Zeigerwerk
Messing
Zifferblatt
NG 40: Kunststoff, weiß
Skalierung:
schwarz
Zeiger
NG 40: Kunststoff, schwarz
Gehäuse
NG 40: Kunststoff (ABS), schwarz
mit Druckentlastungsöffnung
Bördelring
NG 40:
Sichtscheibe
NG 40: Kunststoff, mit Gehäuse ultraschallverschweißt
Füllflüssigkeit
Glyzerin (99,5 %)

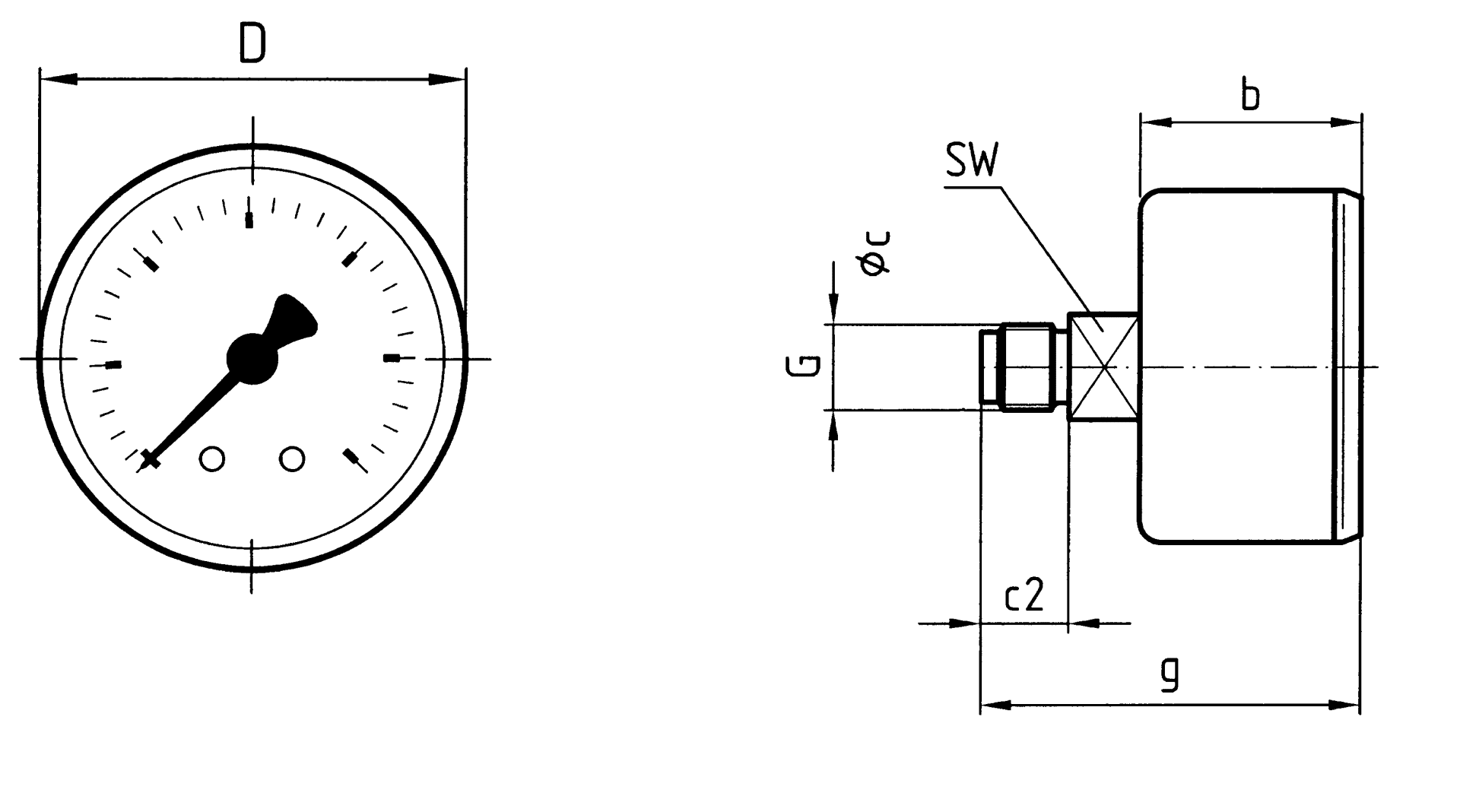

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

NG 40 – Anschluss axial

PRO_TEC_BEP_RF40GLY_D61X_S.TIF

854_017_0336-00.PDF
