Industrietechnik Mechanische Druckmessgeräte RF50Ch D932
PRO_TEC_ILL_SCHNITT_RF-CH_RF-E.TIF
PRO_TEC_SCD_MANOMETER_AX_EXZ_DX3Y.TIF
PRO_TEC_ILL_SCHNITT_RF-CH_RF-E.TIF
PRO_TEC_SCD_MANOMETER_AX_EXZ_DX3Y.TIF
Bilder 2

RF50Ch D932

Rohrfeder-Chemiemanometer Typ D9

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)50 mm
AnschlussG¼B
Ausrichtungaxial exzentrisch
Genauigkeitsklasse1,6
NormEN 837-1

  • für Chemie- und Verfahrenstechnik
  • voll verschweißtes Messsystem und Gehäuse
  • extrem robuste Konstruktion
  • Mediumtemperaturen bis 150 ˚C bzw. 200 ˚C
  • mit Helium dichtheitsgeprüft
  • GOSSTANDART-zertifiziert
  • Ex-Ausführung (optional)

Für gasförmige und flüssige, aggressive, nicht hochviskose und nicht kristallisierende Medien, auch in aggressiver Umgebung.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bar3-LochfrontflanschRF50Ch D93285051932
-1/0.6 bar3-LochfrontflanschRF50Ch D93285052932
-1/+1.5 bar3-LochfrontflanschRF50Ch D93285053932
-1/+3 bar3-LochfrontflanschRF50Ch D93285054932
-1/+5 bar3-LochfrontflanschRF50Ch D93285055932
-1/+9 bar3-LochfrontflanschRF50Ch D93285056932
-1/+15 bar3-LochfrontflanschRF50Ch D93285057932
0/0.6 bar3-LochfrontflanschRF50Ch D93285059932
0/1 bar3-LochfrontflanschRF50Ch D93285060932
0/1.6 bar3-LochfrontflanschRF50Ch D93285061932
0/2.5 bar3-LochfrontflanschRF50Ch D93285062932
0/4 bar3-LochfrontflanschRF50Ch D93285063932
0/6 bar3-LochfrontflanschRF50Ch D93285064932
0/10 bar3-LochfrontflanschRF50Ch D93285065932
0/16 bar3-LochfrontflanschRF50Ch D93285066932
0/25 bar3-LochfrontflanschRF50Ch D93285067932
0/40 bar3-LochfrontflanschRF50Ch D93285068932
0/60 bar3-LochfrontflanschRF50Ch D93285069932
0/100 bar3-LochfrontflanschRF50Ch D93285070932
0/160 bar3-LochfrontflanschRF50Ch D93285071932
0/250 bar3-LochfrontflanschRF50Ch D93285072932
0/400 bar3-LochfrontflanschRF50Ch D93285073932
0/600 bar3-LochfrontflanschRF50Ch D93285074932
  • Lagerware
  • Fertigungsware

Typ
D9
Nenngröße
50 - 50
Genauigkeitsklasse
EN 837-1/6
NG 50: 1,6
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium
NG 50: max. 150 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 54 (EN 60529) bei Gehäuseentlüftung (≤ 25 bar)

Standardausführung

Anschluss
Edelstahl 316 L, axial exzentrisch
Messglied
Rohrfeder, Edelstahl 316 Ti/316 L
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
dichtheitsgeprüft mit Helium
Zeigerwerk
Edelstahl
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit Druckentlastungsöffnung
Bajonettring
NG 50: Edelstahl 304
Bördelring
NG 50:
Sichtscheibe
NG 50: Kunststoff

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

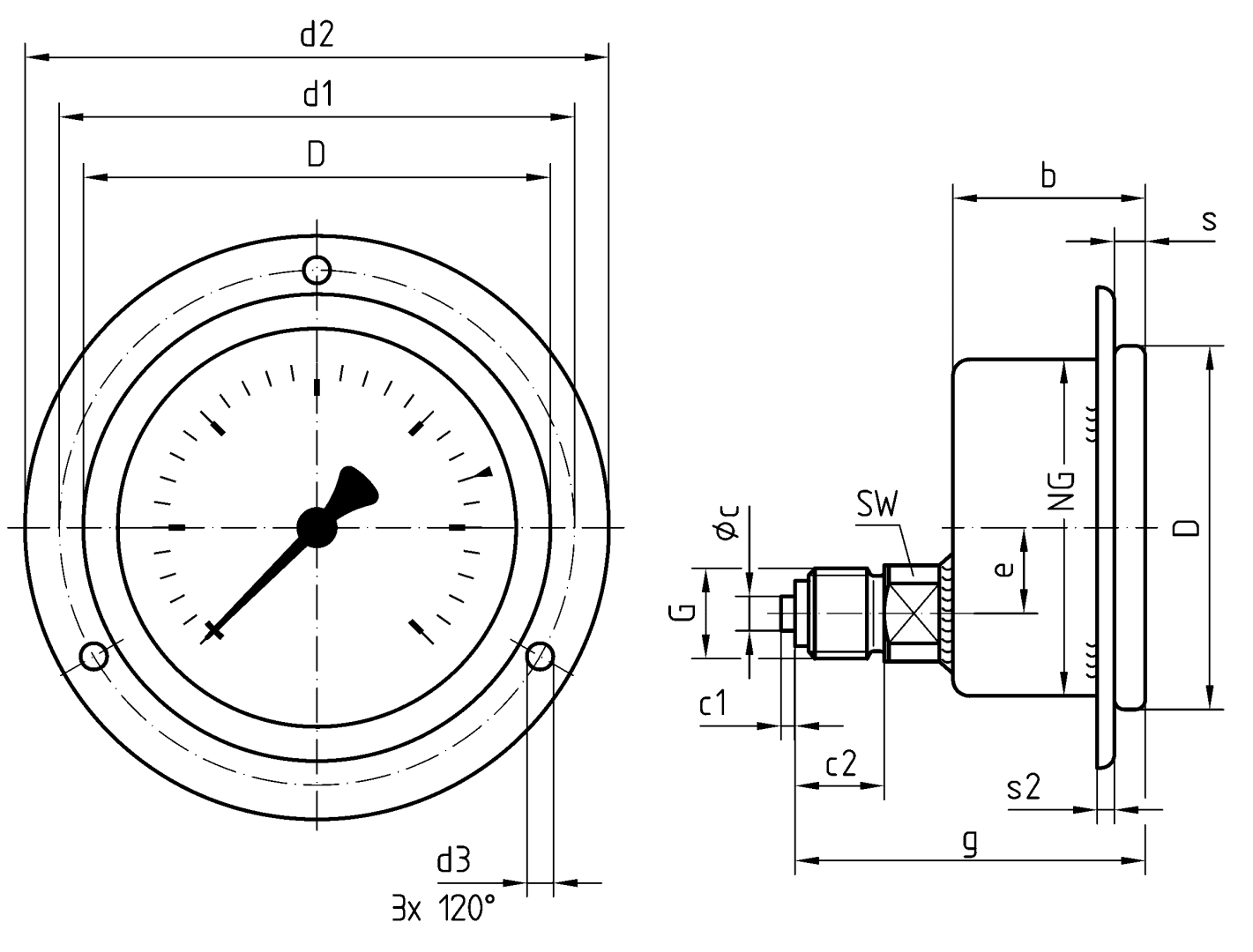

NG 50 – Anschluss axial exzentrisch, 3-Lochfrontflansch
