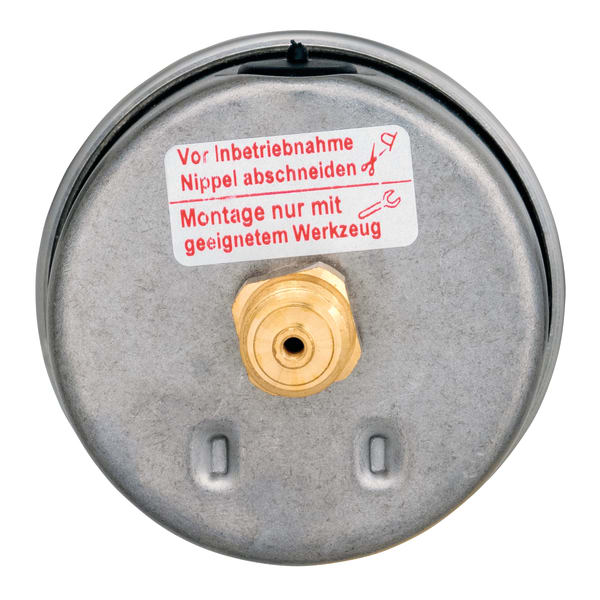

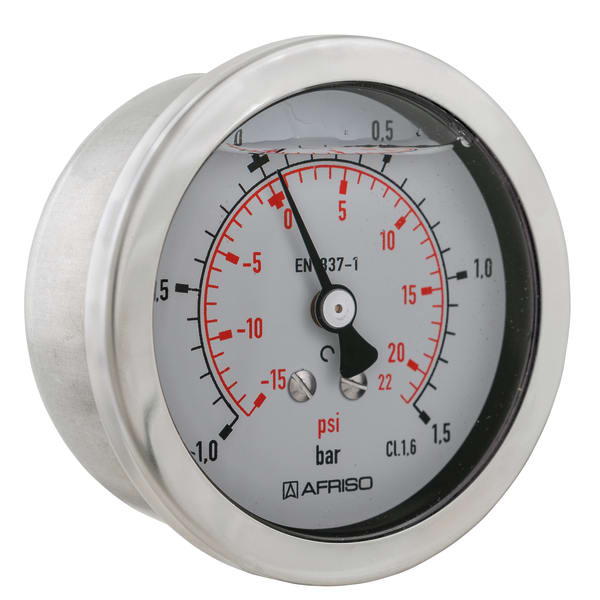

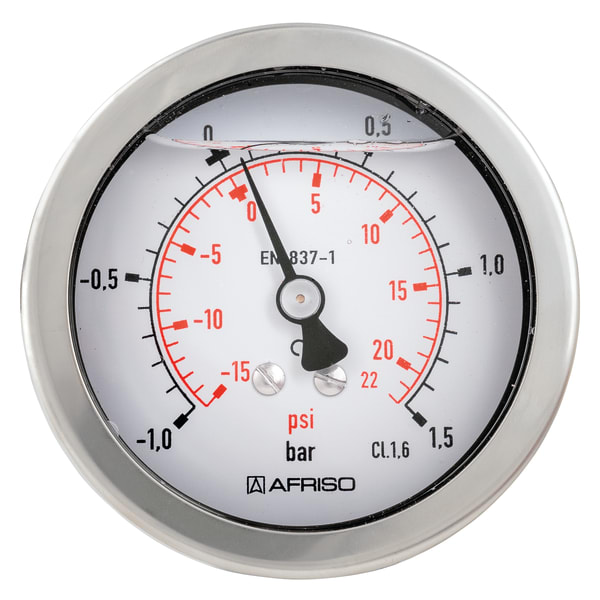

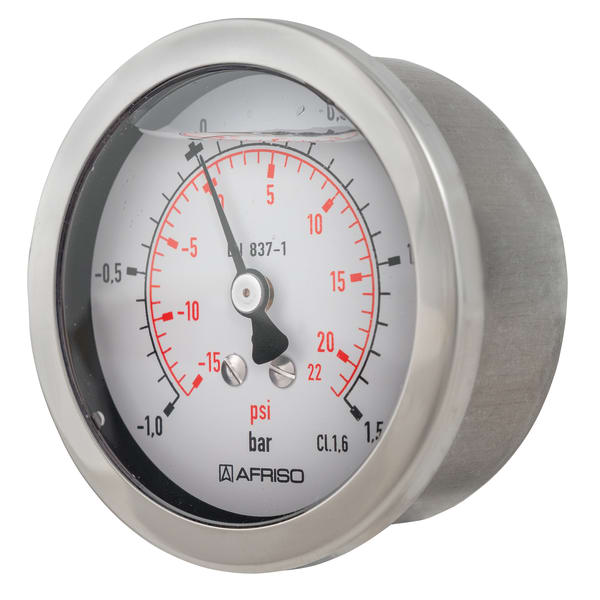

RF50Gly D711

Rohrfeder-Glyzerinmanometer Typ D7

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)50 mm
AnschlussG¼B
Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-1

  • robustes Edelstahlgehäuse
  • einsetzbar bei starken Vibrationen und hohen dynamischen Druckbelastungen
  • längere Lebensdauer durch geringeren Verschleiß und Korrosionsschutz des Messsystems
  • kein Beschlagen der Sichtscheibe von innen bei Einsatz im Freien

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen. Für Messstellen mit starken Vibrationen und hohen dynamischen Druckbelastungen.

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF50Gly D71185051711
-1/0.6 bardirektRF50Gly D71185052711
-1/+1.5 bardirektRF50Gly D71185053711
-1/+3 bardirektRF50Gly D71185054711
-1/+5 bardirektRF50Gly D71185055711
-1/+9 bardirektRF50Gly D71185056711
-1/+15 bardirektRF50Gly D71185057711
0/0.6 bardirektRF50Gly D71185059711
0/1 bardirektRF50Gly D71185060711
0/1.6 bardirektRF50Gly D71185061711
0/2.5 bardirektRF50Gly D71185062711
0/4 bardirektRF50Gly D71185063711
0/6 bardirektRF50Gly D71185064711
0/10 bardirektRF50Gly D71185065711
0/16 bardirektRF50Gly D71185066711
0/25 bardirektRF50Gly D71185067711
0/40 bardirektRF50Gly D71185068711
0/60 bardirektRF50Gly D71185069711
0/100 bardirektRF50Gly D71185070711
0/160 bardirektRF50Gly D71185071711
0/250 bardirektRF50Gly D71185072711
0/400 bardirektRF50Gly D71185073711
  • Lagerware
  • Fertigungsware

Typ
D7
Nenngröße
50 - 50
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Schutzart
IP 54 (EN 60529) bei Gehäuseentlüftung (≤ 25 bar)

Standardausführung

Anschluss
Messing, axial
Messglied
Rohrfeder
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
Zeigerwerk
Messing
Zifferblatt
Aluminium, weiß
Skalierung:
schwarz
RF50Gly:
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit Druckentlastungsöffnung
Bördelring
Edelstahl 304
Sichtscheibe
Kunststoff
Füllflüssigkeit
Glyzerin (99,5 %)

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

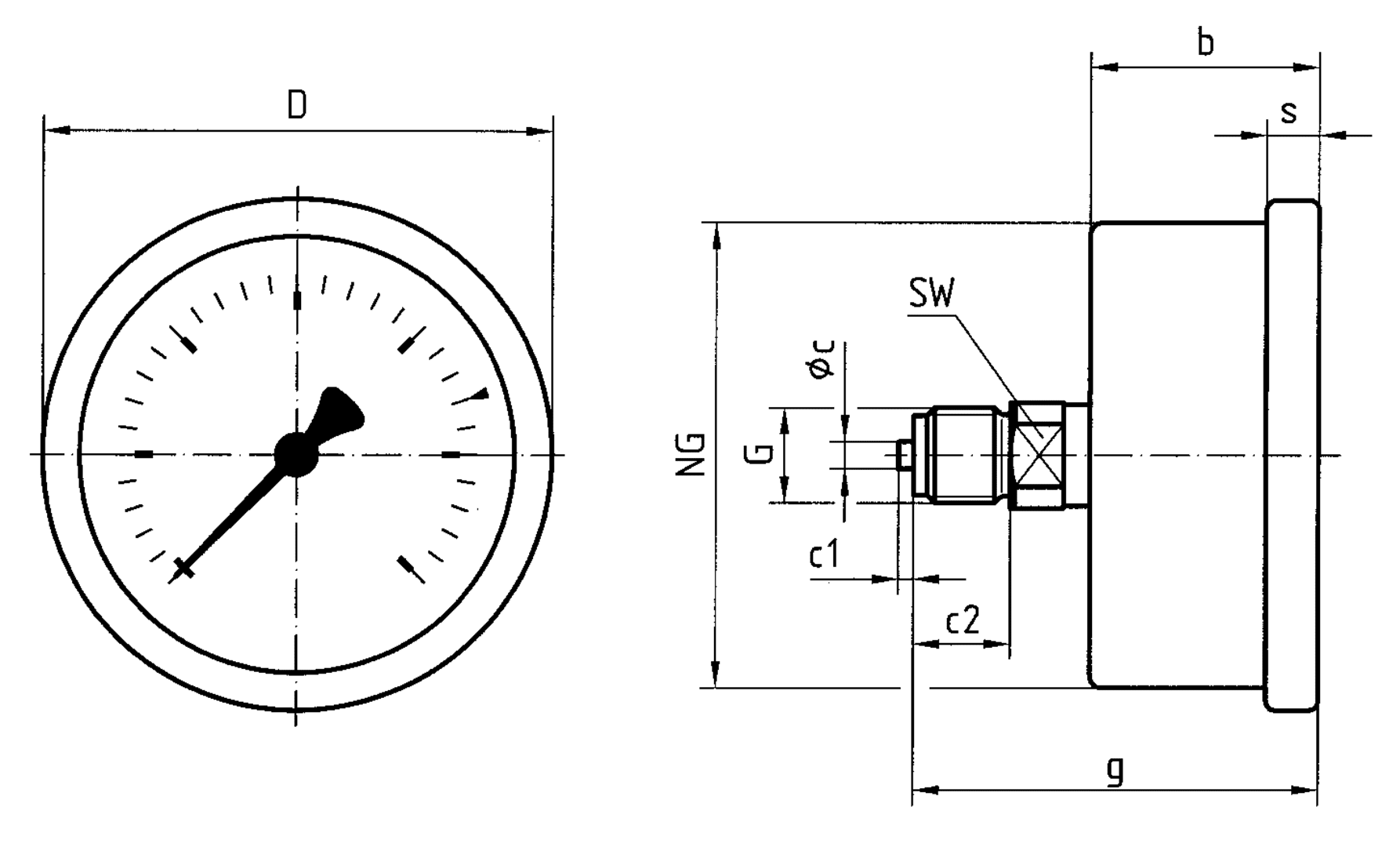

NG 50/63 – Anschluss axial

PRO_TEC_BEP_RF50GLY_RF63GLY_D71X_S.TIF
