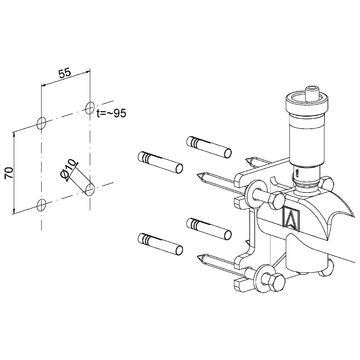

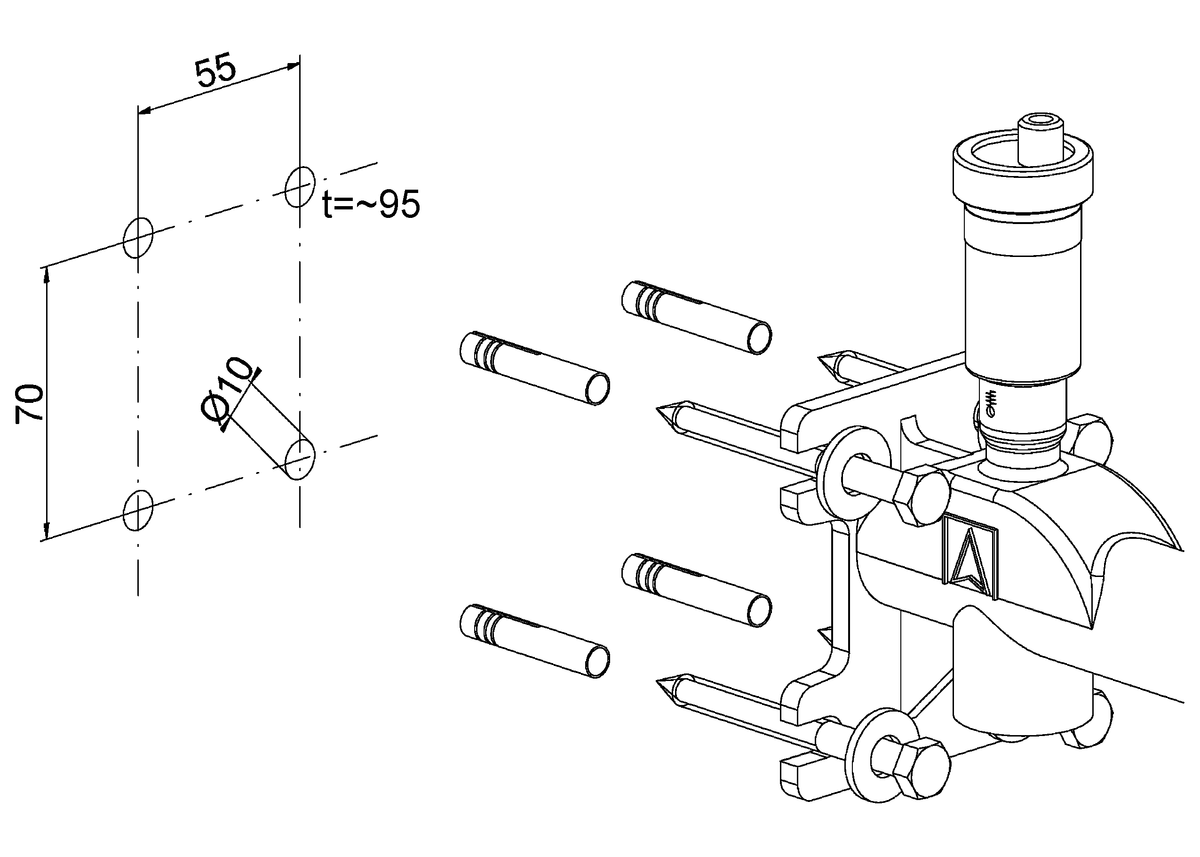

AFRISO Gefäßanschlusskombination GAK-MS G3/4 IG 3 bar IL KV, mit Isolierung ANW 100730 AFRISO Gefäßanschlusskombination GAK-MS G3/4 IG 3 bar IL KV, mit Isolierung ANW 100730
Gefäßanschlusskombination GAK-MS G3/4 IG 3 bar IL KV, mit Isolierung
AFRISO Gefäßanschlusskombination GAK-MS G3/4 IG 3 bar IL KV, mit Isolierung ANW 100730
AFRISO Gefäßanschlusskombination GAK-MS G3/4 IG 3 bar IL KV, mit Isolierung 100730 object_image_56452imagemain_de
AFRISO Gefäßanschlusskombination GAK-MS G3/4 IG 3 bar IL KV, mit Isolierung VOR 100730
AFRISO Gefäßanschlusskombination GAK-MS G3/4 IG 3 bar IL KV, mit Isolierung VOR 100730
AFRISO Gefäßanschlusskombination GAK-MS G3/4 IG 3 bar IL KV, mit Isolierung VOR 100730
AFRISO Gefäßanschlusskombination GAK-MS G3/4 IG 3 bar IL KV, mit Isolierung ANW 100730
Datenblatt Gefäßanschlusskombination GAK - Messing
AFRISO Datenblatt Gefäßanschlusskombination GAK - Messing

Ausführungen

Art.-Nr. Merken
Gefäßanschlusskombination GAK-MS mit Isolierung 77932

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Gefäßanschlusskombination GAK - Messing Datenblatt PDF
AFRISO Datenblatt Gefäßanschlusskombination GAK - Messing
Gefäßanschlusskombination GAK Betriebsanleitung PDF
AFRISO Gefäßanschlusskombination GAK
Membran-Sicherheitsventil MS MSW MSS Konformitätserklärung PDF
AFRISO Membran-Sicherheitsventil MS MSW MSS
Membran-Sicherheitsventil MS - Heizung Montageanleitung PDF
AFRISO Membran-Sicherheitsventil MS - Heizung

Vormontierte Kombinationsarmatur, bestehend aus:

Armaturenträger aus massivem Messingguss mit integriertem Kappenventil zum Anschluss des Membranausdehnungsgefäßes

Bauteilgeprüftem Sicherheitsventil

Heizungsmanometer mit rotem Markierungszeiger, montiert über selbstdichtendem Montageventil

Schnellentlüfter (12 bar) montiert über selbstdichtendem Montageventil

Zwei formschlüssigen Isolationshalbschalen

Anschlüsse
Kessel:
G¾ IG
Ausdehnungsgefäß:
G¾ IG
Temperatureinsatzbereich
Medium:
Max. 120 °C
Maße (mit Isolation)
B x H x T:
360 x 185 x 100 mm
Isolation
Polypropylen EPP
Armaturenträger
Material:
Messing
Ausladung:
300 mm
Membran-Sicherheitsventil MS
Eingang x Ausgang:
G½ x G¾
Dichtung:
Teflonring, drehbar eingedichtet
Ansprechdruck:
3 bar
Wärmeleistung:
50 kW
Heizungsmanometer
Rohrfeder-Manometer mit selbstdichtendem Montageventil
Anzeigebereich:
0/4 bar
Sichtscheibe:
Mit rotem Markenzeiger
Durchmesser:
63 mm
Anschluss:
G⅜ radial
Schnellentlüfter mit Aquastop
Eingang:
G⅜
Nenndruck:
12 bar
Lieferumfang
  • Gefäßanschlusskombination GAK
  • 2 Isolationshalbschalen
  • Montagezubehör: Schrauben, Unterlegscheiben, Dübel, Plombe, Plombendraht, Verschraubung G¾ IG x G¾ Überwurfmutter zum Anschluss des Ausdehungsgefäßes
