Datenblatt Heizungspumpengruppe PrimoTherm® 180-3 DN 25 RTA
Afriso Datenblatt Heizungspumpengruppe PrimoTherm® 180-3 DN 25 RTA

Ausführungen

Öffnungstemperatur Pumpe Art.-Nr. Merken

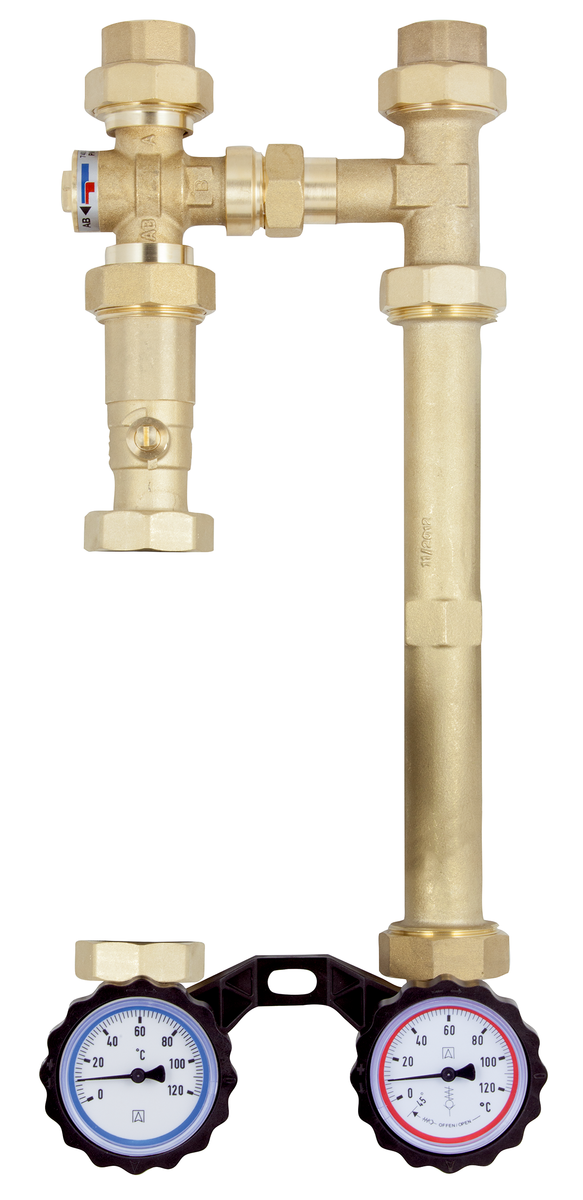

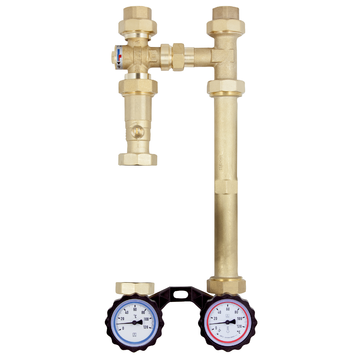

Heizungspumpengruppe PrimoTherm® 180-3 DN 25 RTA 60 60 °C 77576
Heizungspumpengruppe PrimoTherm® 180-3 DN 25 RTA 60 WP 60 °C Wilo Yonos Para 25/6 RKC 77570

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Heizungspumpengruppe PrimoTherm® 180-3 DN 25 RTA Datenblatt PDF
Afriso Datenblatt Heizungspumpengruppe PrimoTherm® 180-3 DN 25 RTA
Heizungspumpengruppe PrimoTherm 180-2 DN 25 RTA, 180-3 DN 25 RTA Betriebsanleitung PDF
Afriso Heizungspumpengruppe PrimoTherm 180-2 DN 25 RTA, 180-3 DN 25 RTA
Systembaugruppen für die Haustechnik Ausrüstung für Heizung und Trinkwasser PDF
Afriso Systembaugruppen für die Haustechnik

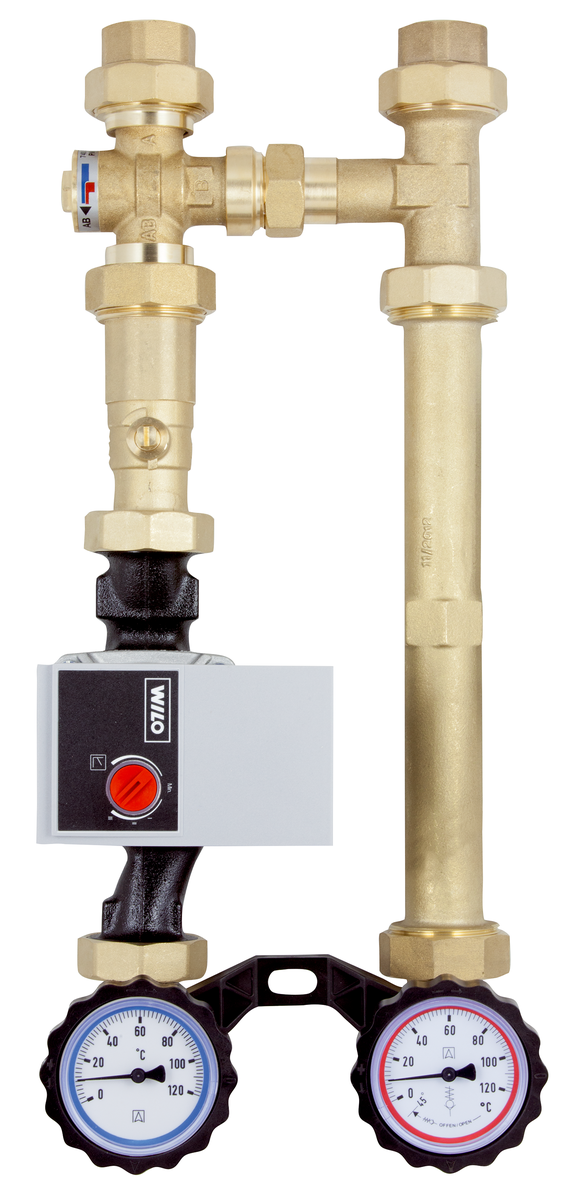

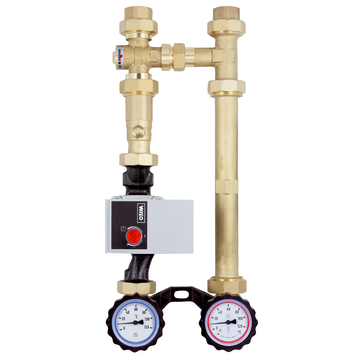

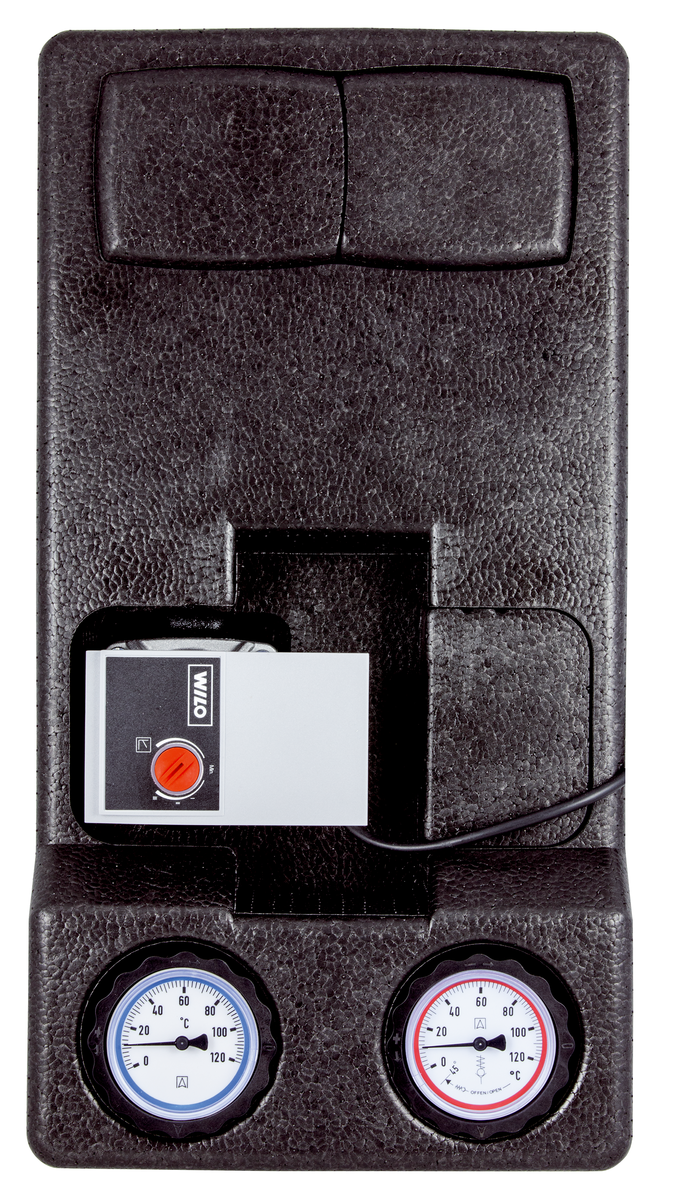

Komplette, fest vormontierte und auf Dichtheit geprüfte Heizungspumpengruppe mit allen erforderlichen Funktionsbauteilen, formschlüssiger Isolation und Wandbefestigung. Durch einen zusätzlichen Befestigungswinkel kann die Montage in jeder beliebigen Richtung (senkrecht/waagerecht) erfolgen.

Der Rücklaufstrang besteht aus:

Kombihahn mit Thermometer im Handrad (blaue Kennung, Anzeigebereich 0/120 °C)

Kugelhahn oberhalb der Pumpe

3-Wege-Mischventil mit fester Mischtemperatur 60 °C

Systemanschluss G1 innen (Kessel), G1 innen (Speicher)

Geeignet für die Verwendung von Pumpen DN 25 mit G1½ x 180 mm.

Der Vorlaufstrang (warm) besteht aus:

Kombihahn mit Schwerkraftbremse, Thermometer im Handgriff (rote Kennung, Anzeigebereich 0/120 °C)

Längenausgleichsrohr mit Anschlussverschraubung

Systemanschluss G1 innen (Kessel), G1 innen (Speicher)

Achsabstand
125 mm
Systemanschlüsse
Kessel:
G1 IG
Heizkreis:
G1 IG
Temperatureinsatzbereich
Medium:
Max. 100 °C
Anlagendruck
Max. 10 bar
Nenngröße
DN 25
Anlagenleistung
Max. 32 kW bei einem Durchfluss von 1.400 l/h und einer Temperaturspreizung von ∆t 20 K
Leckrate
Wasserdicht zwischen den Anschlüssen A->AB

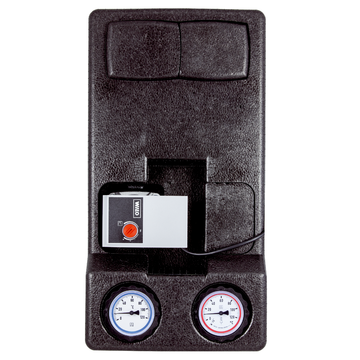

Isolation
Polypropylen EPP

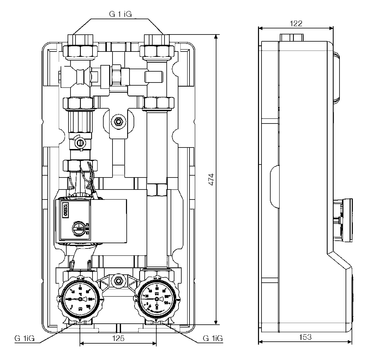

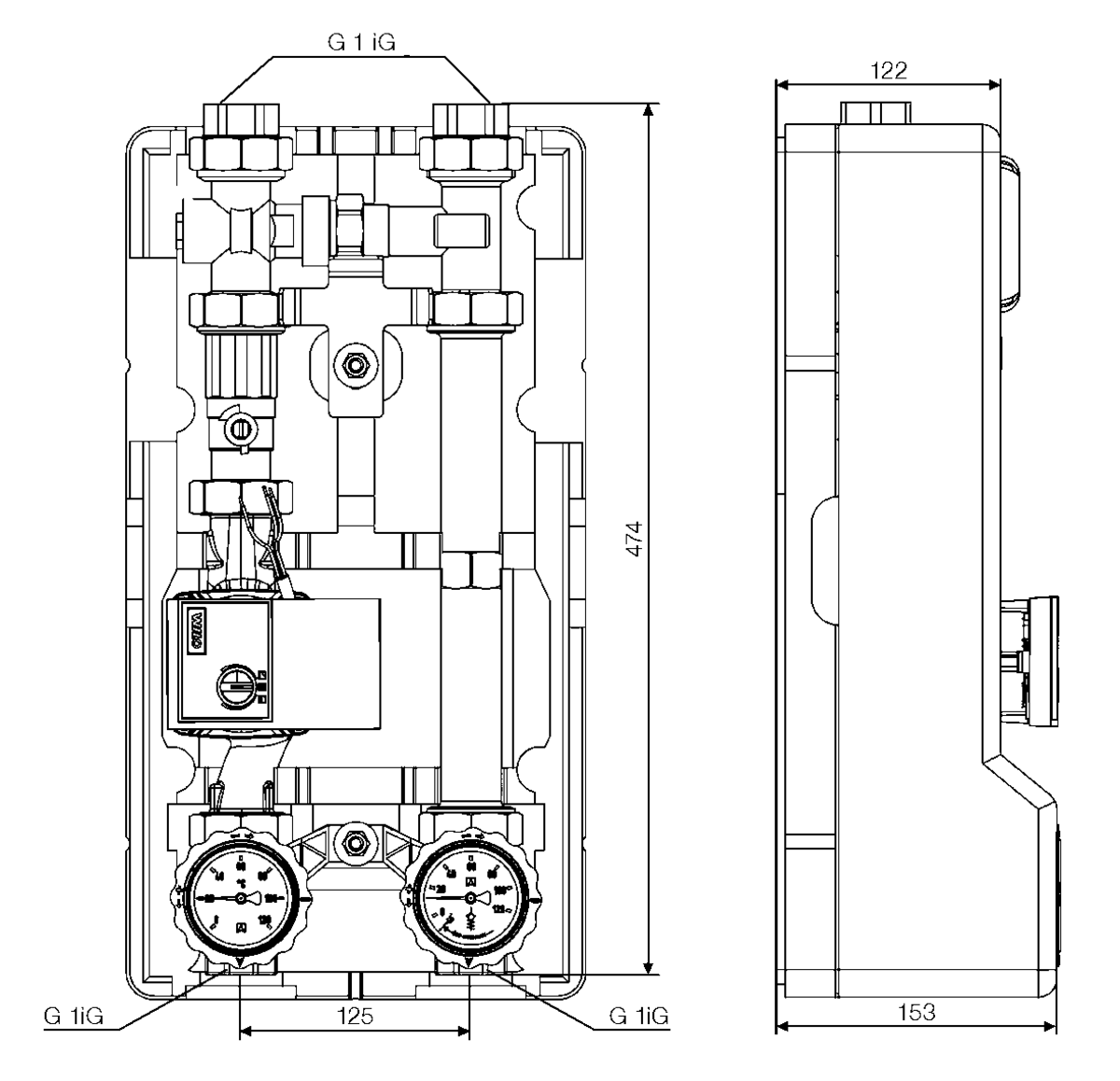

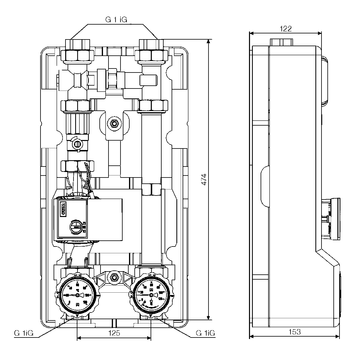

Maße
B x H x T:
250 x 475 x 153 mm
Umwälzpumpe
Wilo Yonos Para 25/6 RKC
Baulänge
180 mm
Versorgungsspannung
AC 230 V, 50 Hz
Energieeffizienzklasse
A
Leistungsaufnahme
3 – 45 W
Förderhöhe
6,2 m
Fördermenge
3,3 m³/h
Optionen
  • Andere Öffnungstemperaturen
  • Andere Umwälzpumpen
