Dynamische Thermostat-Ventilunterteile Vario-DP

AFRISO Thermostat-Ventilunterteil Vario-DP Durchgang DN10 95140 95150 95160 object_image_66864imagemain_de AFRISO Thermostat-Ventilunterteil Vario-DP Durchgang DN10 95140 95150 95160 object_image_66864imagemain_de

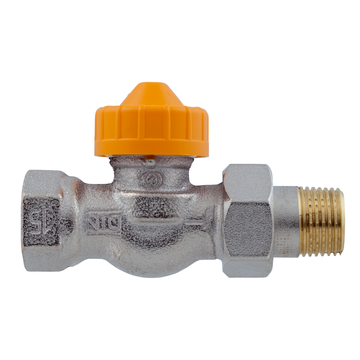

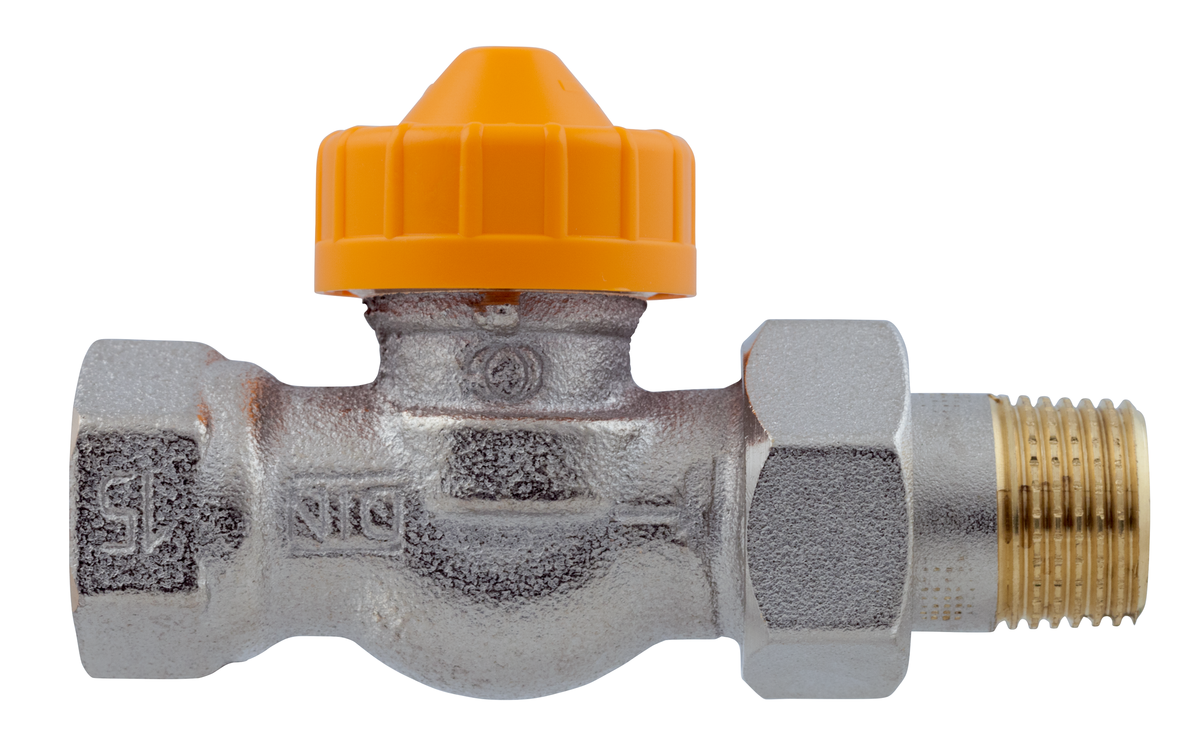

Thermostat-Ventilunterteil Vario-DP Durchgang DN10
AFRISO Thermostat-Ventilunterteil Vario-DP Durchgang DN10 95140 95150 95160 object_image_66864imagemain_de
AFRISO Thermostat-Ventilunterteil Vario-DP axial DN15 VOR 95220 AFRISO Thermostat-Ventilunterteil Vario-DP axial DN15 VOR 95220
Thermostat-Ventilunterteil Vario-DP axial DN15
AFRISO Thermostat-Ventilunterteil Vario-DP axial DN15 VOR 95220

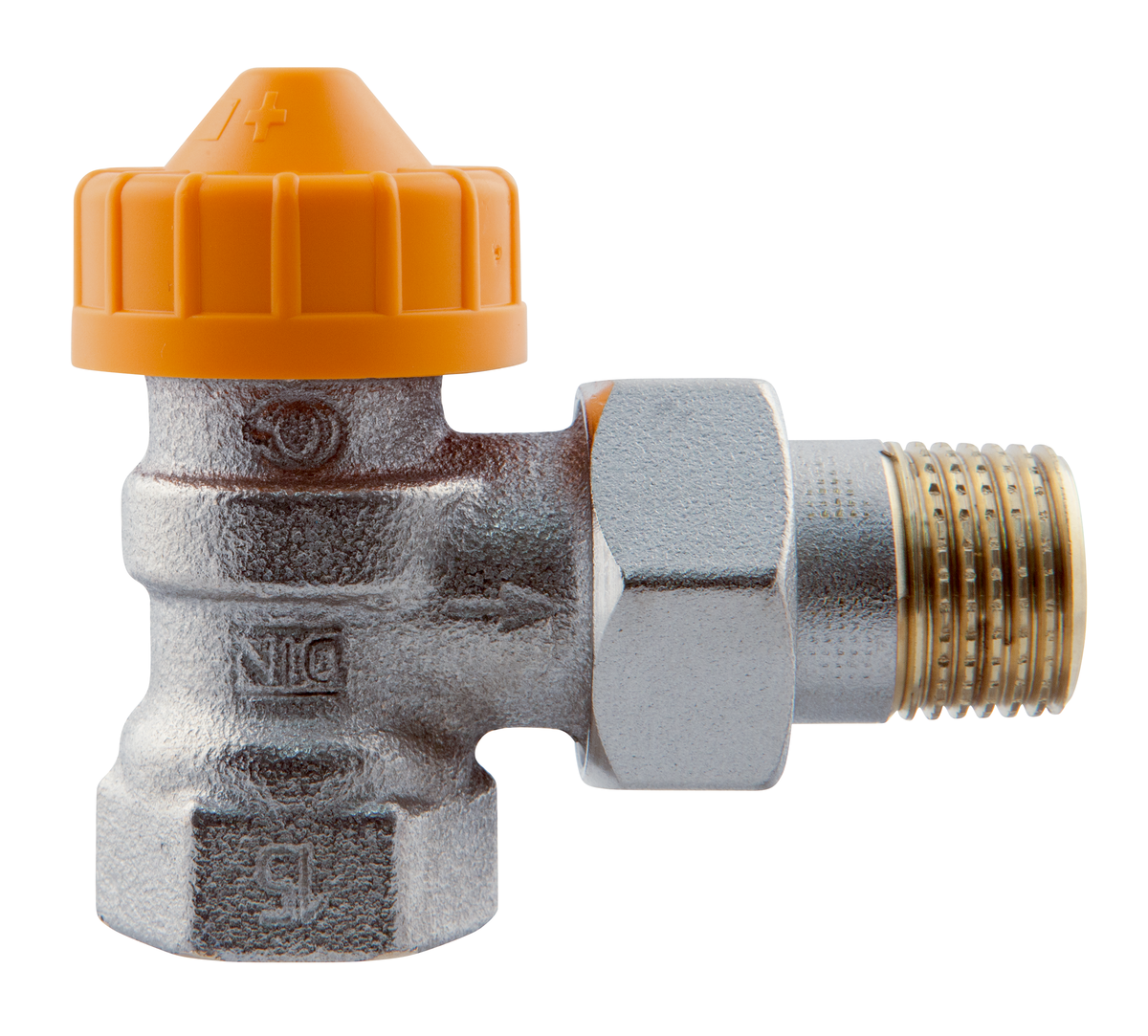

AFRISO Thermostat-Ventilunterteil Vario-DP Eck DN10 SAL 95180 95190 95200 AFRISO Thermostat-Ventilunterteil Vario-DP Eck DN10 SAL 95180 95190 95200
Thermostat-Ventilunterteil Vario-DP Eck DN10
AFRISO Thermostat-Ventilunterteil Vario-DP Eck DN10 SAL 95180 95190 95200
AFRISO Thermostat-Ventilunterteil Vario-DP Eck DN10 SAL 95180 95190 95200 AFRISO Thermostat-Ventilunterteil Vario-DP Eck DN10 SAL 95180 95190 95200
Thermostat-Ventilunterteil Vario-DP Eck DN10
AFRISO Thermostat-Ventilunterteil Vario-DP Eck DN10 SAL 95180 95190 95200

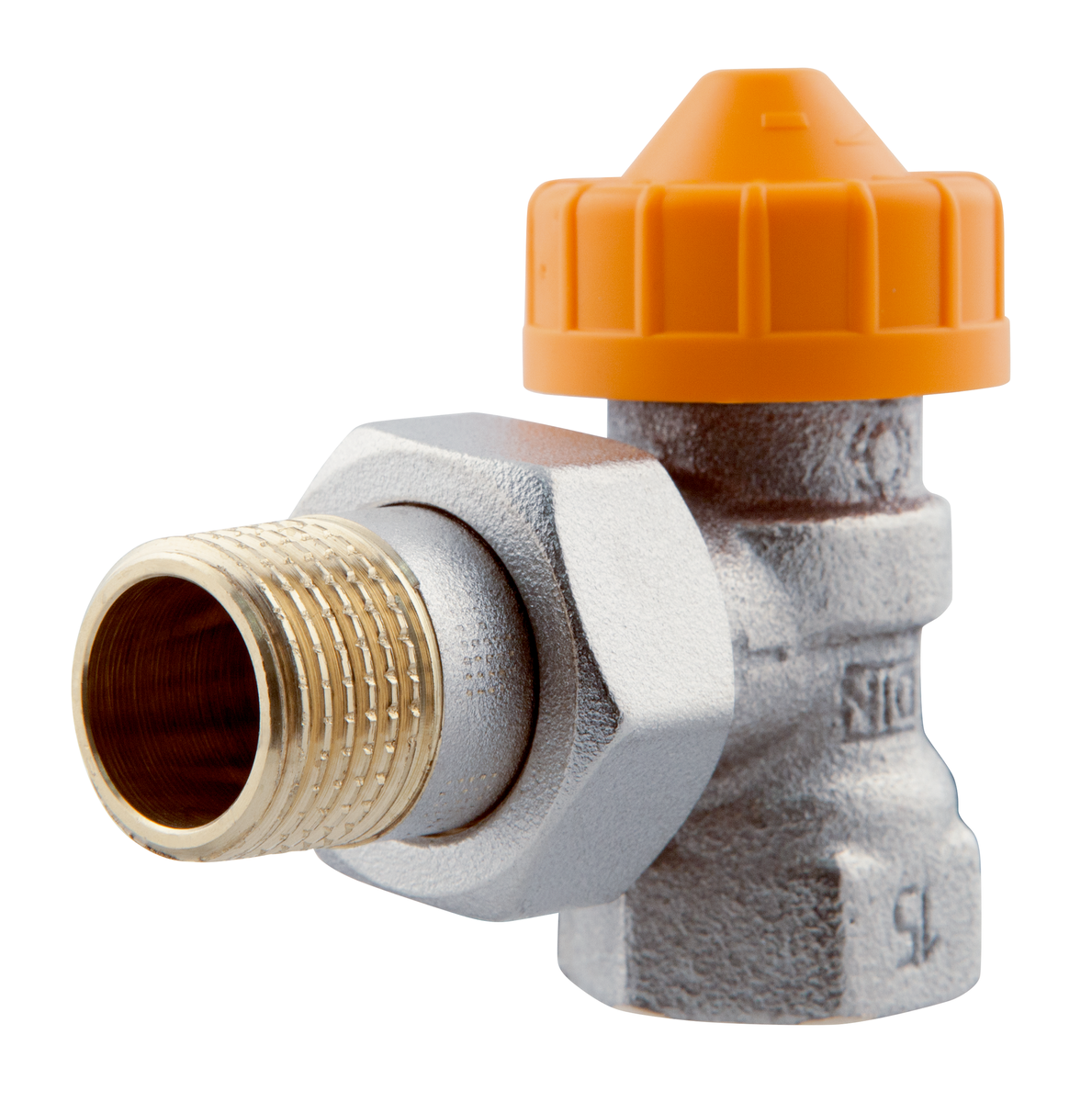

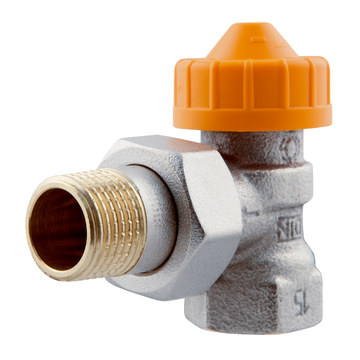

AFRISO Thermostat-Ventilunterteil Vario-DP Eck DN10 SAR 95180 95190 95200 AFRISO Thermostat-Ventilunterteil Vario-DP Eck DN10 SAR 95180 95190 95200
Thermostat-Ventilunterteil Vario-DP Eck DN10
AFRISO Thermostat-Ventilunterteil Vario-DP Eck DN10 SAR 95180 95190 95200

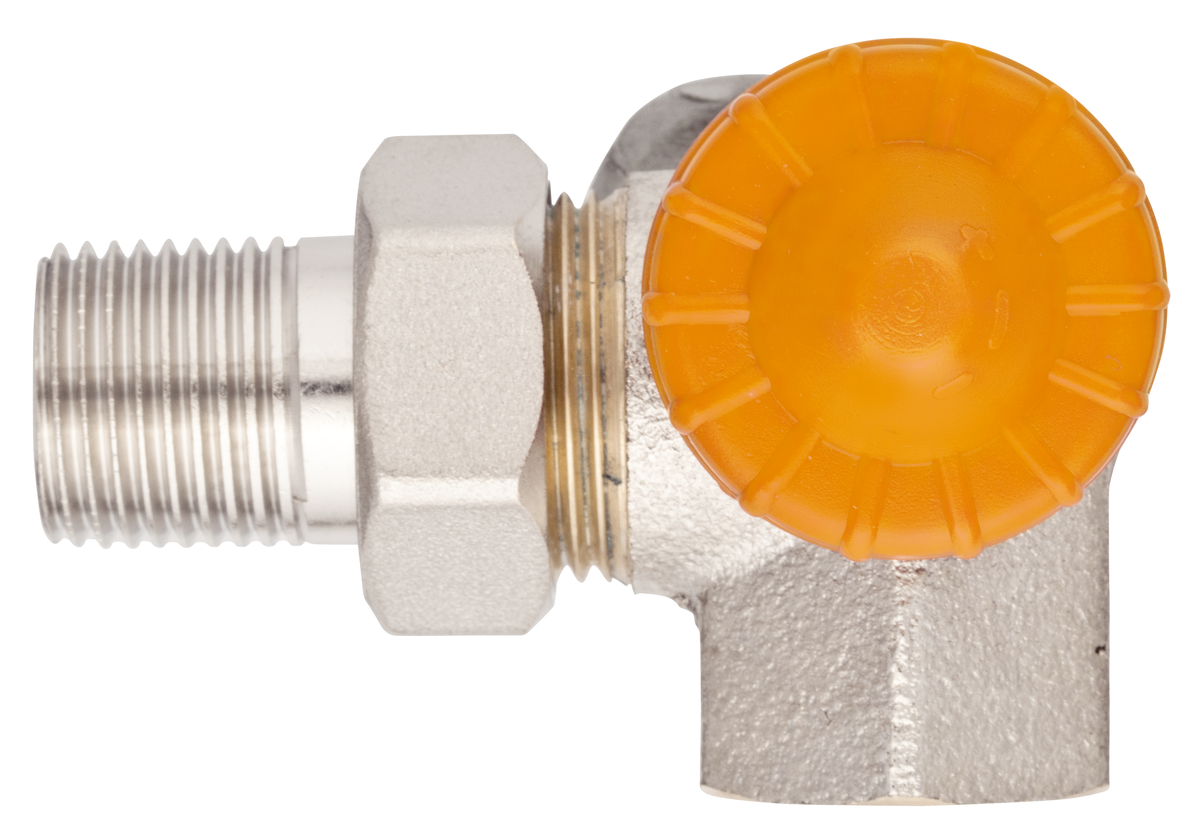

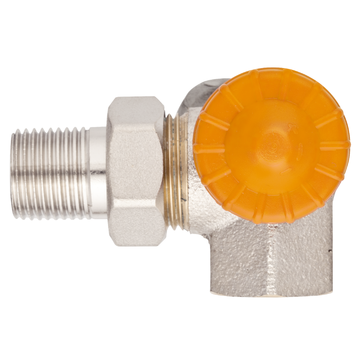

AFRISO Thermostat-Ventilunterteil Vario-DP Winkel-Eck rechts DN15 DRA 95240 AFRISO Thermostat-Ventilunterteil Vario-DP Winkel-Eck rechts DN15 DRA 95240
Thermostat-Ventilunterteil Vario-DP Winkel-Eck rechts DN15
AFRISO Thermostat-Ventilunterteil Vario-DP Winkel-Eck rechts DN15 DRA 95240

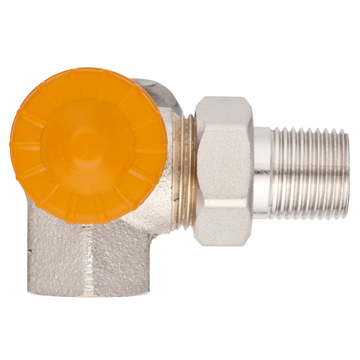

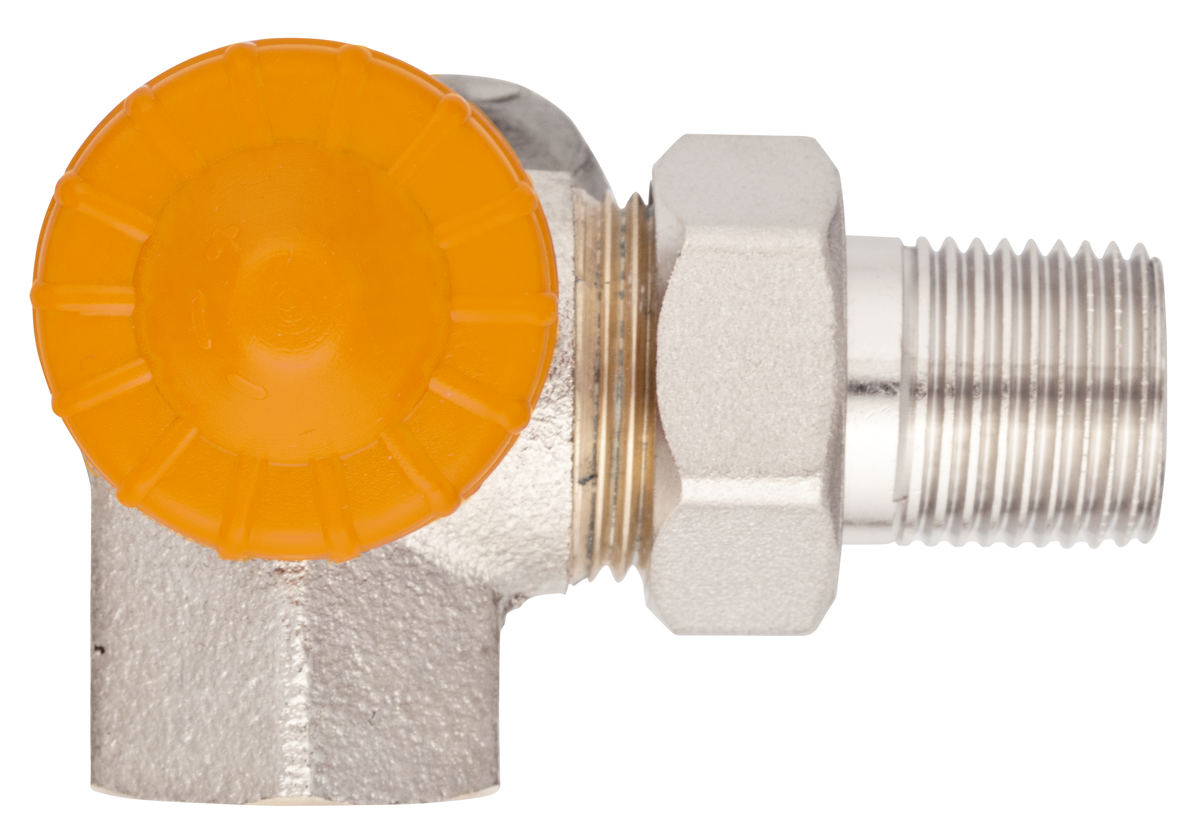

AFRISO Thermostat-Ventilunterteil Vario-DP Winkel-Eck links DN15 DRA 95260 AFRISO Thermostat-Ventilunterteil Vario-DP Winkel-Eck links DN15 DRA 95260
Thermostat-Ventilunterteil Vario-DP Winkel-Eck links DN15
AFRISO Thermostat-Ventilunterteil Vario-DP Winkel-Eck links DN15 DRA 95260
AFRISO Thermostat-Ventilunterteil Vario-DP Durchgang DN10 VOR 95140 95150 95160 95180 95190 95200 95220 95240 95260 AFRISO Thermostat-Ventilunterteil Vario-DP Durchgang DN10 VOR 95140 95150 95160 95180 95190 95200 95220 95240 95260
Thermostat-Ventilunterteil Vario-DP Durchgang DN10

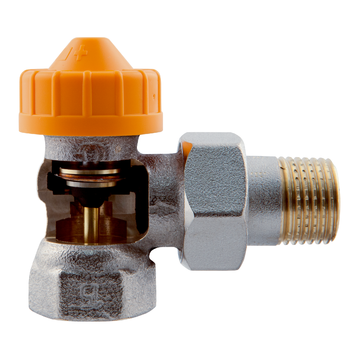

AFRISO Thermostat-Ventilunterteil Vario-DP Durchgang DN10 VOR 95140 95150 95160 95180 95190 95200 95220 95240 95260 <div class="gallery-information"> <p> <strong>Patentierter Ventileinsatz mit dynamischem Mengenbegrenzer.Da die Regelmembrane direkt im Ventileinsatz verbaut ist und die Ventilspindel als Druckgeber funktioniert, gibt es keine zusätzlichen verschmutzungsanfälligen Regelkomponenten. Das Ventil arbeitet mit einer ganz gewöhnlichen Ventildichtung und benötigt keine zusätzlichen Schmutzsiebe.</strong> </p> <b>Legende:</b> <ol> <li>P1 = Druckeintritt</li> <li>Die Membrane: Expandiert bei steigendem Differenzdruck</li> <li>Vario-DP: Dynamischer Ventileinsatz</li> <li>Abmessungen Ventilgehäuse entsprechend EN 215</li> <li>Stufenlos einstellbar mit handelsüblichem HK-Entlüftungsschlüssel</li> </ol> </div>
AFRISO Thermostat-Ventilunterteil Vario-DP Durchgang DN10 95140 95150 95160 object_image_66864imagemain_de
AFRISO Thermostat-Ventilunterteil Vario-DP axial DN15 VOR 95220
AFRISO Thermostat-Ventilunterteil Vario-DP Eck DN10 SAL 95180 95190 95200
AFRISO Thermostat-Ventilunterteil Vario-DP Eck DN10 SAL 95180 95190 95200
AFRISO Thermostat-Ventilunterteil Vario-DP Eck DN10 SAR 95180 95190 95200
AFRISO Thermostat-Ventilunterteil Vario-DP Winkel-Eck rechts DN15 DRA 95240
AFRISO Thermostat-Ventilunterteil Vario-DP Winkel-Eck links DN15 DRA 95260
AFRISO Thermostat-Ventilunterteil Vario-DP Durchgang DN10 VOR 95140 95150 95160 95180 95190 95200 95220 95240 95260
Datenblatt dynamische Thermostat-Ventilunterteile Vario-DP
AFRISO Datenblatt dynamische Thermostat-Ventilunterteile Vario-DP

Ausführungen

Ausführung Nennweite Anschluss Art.-Nr. Merken
Durchgang DN 10 Rp⅜ x R⅜ 161 060.100
Durchgang DN 15 Rp½ x R½ 161 070.100
Durchgang DN 20 Rp¾ x R¾ 161 080.100
Eck DN 10 Rp⅜ x R⅜ 161 010.100
Eck DN 15 Rp½ x R½ 161 020.100
Eck DN 20 Rp¾ x R¾ 161 030.100
Axial DN 15 Rp⅜ x R⅜ 163 020.100
Winkel-Eck, rechts DN 15 Rp½ x R½ 165 020.100
Winkel-Eck, links DN 15 Rp½ x R½ 167 020.100

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt dynamische Thermostat-Ventilunterteile Vario-DP Datenblatt PDF
AFRISO Datenblatt dynamische Thermostat-Ventilunterteile Vario-DP
Vario-DP – Eck Betriebsanleitung PDF
AFRISO Vario-DP – Eck

Geräuscharmes Thermostat-Ventilunterteil Gewindeanschluss M30 x 1,5 mm für Thermostat-Regelköpfe und Antriebe. Montagekappe mit Ventil-Absperrfunktion. Einstellbereich 20 bis 340 l/h, stufenlos einstellbar mit handelsüblichem Heizkörper-Entlüftungsschlüssel. Voreinstellung ohne Zahlenskala direkt ablesbar.

Der patentierte Ventileinsatz mit dynamischem Mengenbegrenzer begrenzt automatisch die am Ventil eingestellte Wassermenge und regelt diese unabhängig von Druckschwankungen in der Heizungsanlage. Das bedeutet, egal wie viele Thermostatventile in der Anlage geöffnet oder geschlossen sind, das Vario-DP sorgt immer für die richtige Wassermenge am Heizkörper. Der Ventileinsatz ist ohne Systementleerung unter Betriebsdruck auswechselbar mit dem Montagegerät MGV.

Systemanschluss
Siehe Bestelltabelle
Anschluss Thermostatkopf/Stellantrieb
Gewindeanschluss M30 x 1,5 mm
Einstellbereich
20 – 340 l/h
Nenndruck
Max. 10 bar
Differenzdruck (∆p)
15/70 kPa
Nennweite
DN 10, DN 15, DN 20
Temperatureinsatzbereich
Medium:
Max. 90 °C
Gehäuse
Rotguss, vernickelt
Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.
Vario-DP – Durchgang
Vario-DP – Durchgang
AFRISO
Maße (mm):
DN D b L0 L1 L2 L3 L4 L5
10 Rp⅜ 10,1 23 59 85 26 52 25
15 Rp½ 13,2 23 66 95 29 58 26
20 Rp¾ 14,5 23 74 106 34 66 29
H: Höhe Regelkopf
Vario-DP – Eck
Vario-DP – Eck
AFRISO
Maße (mm):
DN D b L0 L1 L2 L3 L4 L5
10 Rp⅜ 10,1 23 59 85 26 52 25
15 Rp½ 13,2 23 66 95 29 58 26
20 Rp¾ 14,5 23 74 106 34 66 29
H: Höhe Regelkopf
Vario-DP – axial
Vario-DP – axial
AFRISO
Maße (mm):
DN D b L0 L1 L2 L3 L4 L5
10 Rp⅜ 10,1 23 59 85 26 52 25
15 Rp½ 13,2 23 66 95 29 58 26
20 Rp¾ 14,5 23 74 106 34 66 29
H: Höhe Regelkopf
Vario-DP – Winkel-Eck, rechts
Vario-DP – Winkel-Eck, rechts
AFRISO
Maße (mm):
DN D b L0 L1 L2 L3 L4 L5
10 Rp⅜ 10,1 23 59 85 26 52 25
15 Rp½ 13,2 23 66 95 29 58 26
20 Rp¾ 14,5 23 74 106 34 66 29
H: Höhe Regelkopf
Vario-DP – Winkel-Eck, links
Vario-DP – Winkel-Eck, links
AFRISO
Maße (mm):
DN D b L0 L1 L2 L3 L4 L5
10 Rp⅜ 10,1 23 59 85 26 52 25
15 Rp½ 13,2 23 66 95 29 58 26
20 Rp¾ 14,5 23 74 106 34 66 29
H: Höhe Regelkopf
