Ausführungen

Prozessanschluss Messgeräteanschluss Nenndruck Mindestanzeigebereich* (in bar) bei Nenngröße Art.-Nr. Merken
63 100 160 DMU
¾" Schweißanschluss PN 40 6 bar 1,6 bar 31913W
1" Schweißanschluss PN 40 1,6 bar 31914W
1" Schweißanschluss PN 40 4 bar 4 bar 1 bar 31912W
1½" Schweißanschluss PN 40 0,6 bar 0,6 bar 1,6 bar 1 bar 31324W
2" Schweißanschluss PN 40 0,6 bar 0,6 bar 0,6 bar 0,6 bar 31325W
2½" Schweißanschluss PN 25 0,6 bar 0,6 bar 0,6 bar 0,6 bar 31326W

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Membrandruckmittler MD 60 für hygienische Prozesse Datenblatt PDF
Afriso Datenblatt Membrandruckmittler MD 60 für hygienische Prozesse
Mess- und Regeltechnik für hygienische Prozesse Produktprogramm Industrietechnik PDF
Afriso Mess- und Regeltechnik für hygienische Prozesse
Druckmittler Produktprogramm Industrietechnik PDF
Afriso Druckmittler
Anfrage Druckmittler Druckmessgeräte PDF
Afriso Anfrage Druckmittler
3-A Hygiene-Anwendungen Produkte PDF
Afriso 3-A Hygiene-Anwendungen
STEP 3D Modell MD60_31913W CAD Daten STP Afriso STEP 3D Modell MD60_31913W
STEP 3D Modell MD60_31914W CAD Daten STP Afriso STEP 3D Modell MD60_31914W
STEP 3D Modell MD60_31912W CAD Daten STP Afriso STEP 3D Modell MD60_31912W
STEP 3D Modell MD60_31324W CAD Daten STP Afriso STEP 3D Modell MD60_31324W
STEP 3D Modell MD60_31325W CAD Daten STP Afriso STEP 3D Modell MD60_31325W
STEP 3D Modell MD60_31326W CAD Daten STP Afriso STEP 3D Modell MD60_31326W
Anbau- und Kombinationsmöglichkeiten von AFRISO Manometern und Druckmittlern CAD DatenDruckmessgeräte PDF
Afriso Anbau- und Kombinationsmöglichkeiten von AFRISO Manometern und Druckmittlern
Alle verwendeten Materialien sind FDA-gelistet. Druckmittler und Messgerät sind verschweißt und bilden somit eine unlösbare, schock- und vibrationsbeständige Einheit ohne zusätzliche äußere Schutzmaßnahmen. Die Druckmittler sind mit verschiedenen Nennweiten lieferbar und können durch ihre kompakte Bauweise vielfältig eingesetzt werden.
Prozessanschluss
Edelstahl 316 L
Clamp ISO 2852
Membrane
Edelstahl 316 L
Totraumfrei mit Oberteil verschweißt
Oberflächenrauheit R<sub>A</sub>
≤ 0,8 µm
Messgeräteanschluss
Schweißanschluss
Druckübertragungsflüssigkeit
Paraffinöl (FM 09), FDA-gelistet
Druckbereich
Siehe Bestelltabelle
Nenndruck
PN 40, PN 25
Prüfung
3-A-zertifiziert
Nennweite 1"– 2½":
Für RF 63/100 (Bördelring- und Bajonettring-Varianten)

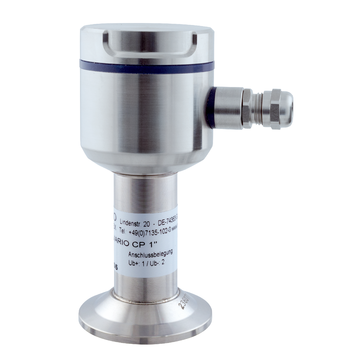

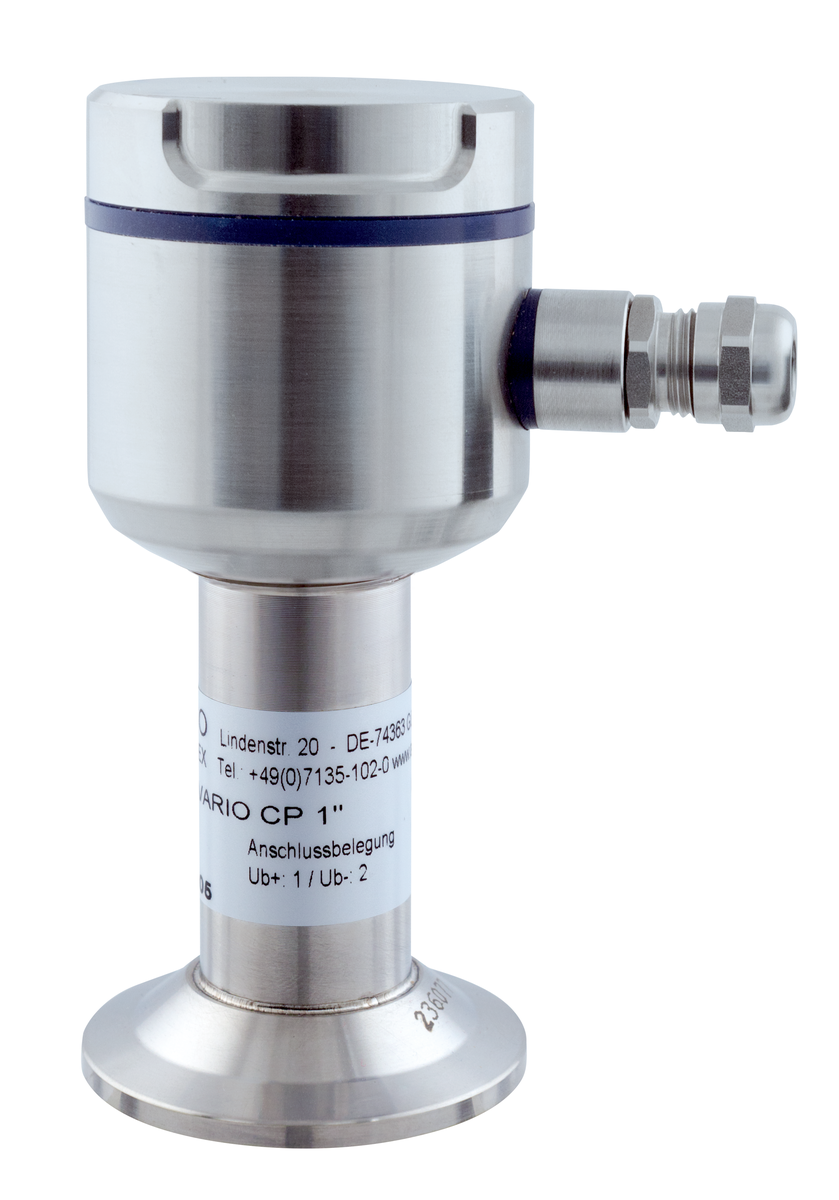

Für DMU 02 Vario

Optionen

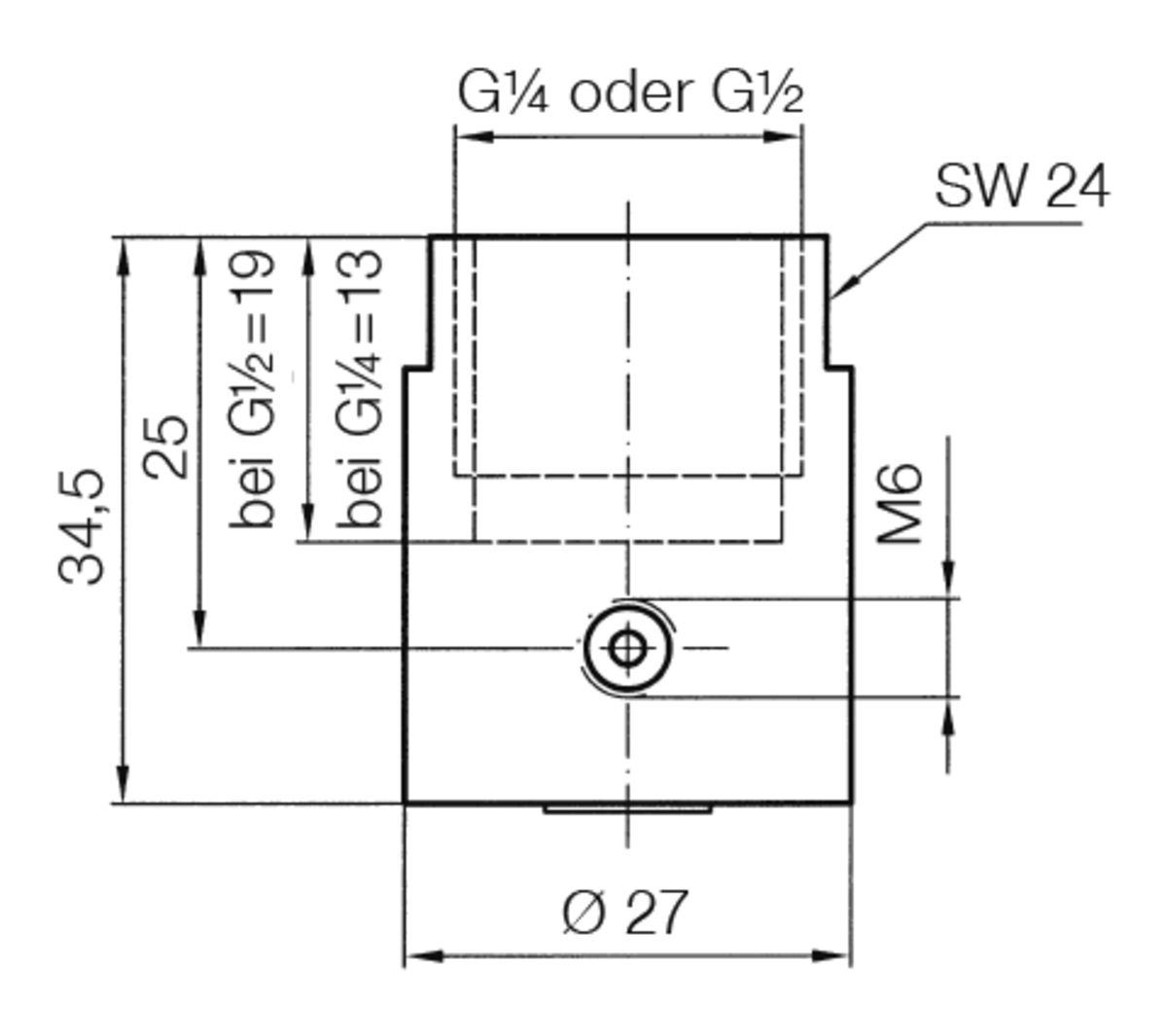

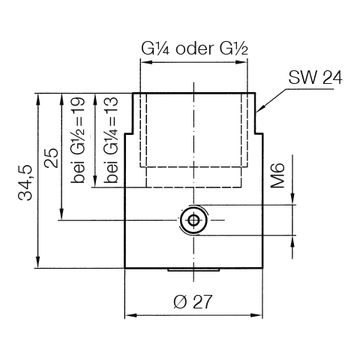

  • Adapter für Messgeräteanschluss G¼B/G½B
  • Sonderwerkstoffe/Beschichtungen
  • Elektrolytisch poliert
  • Kühlelement (> 100 °C)
  • Kapillarleitung
  • Andere Füllflüssigkeiten
  • Zubehör (Spannring, Dichtung, Stutzen)
  • Andere Prozessanschlüsse:<br/>MD 61: Clamp DIN 32676<br/>MD 62: Tri-Clamp

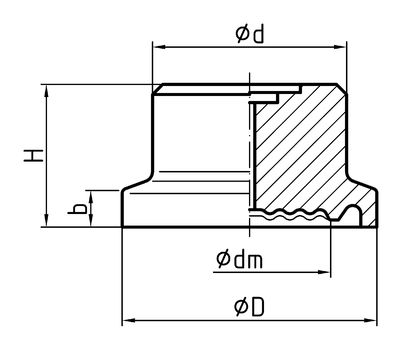

Typ MD 60 - Clamp-Anschluss ¾" ISO 2852
Typ MD 60 - Clamp-Anschluss ¾" ISO 2852
Afriso
Maße (mm):
DN PN D dm d H b
¾" 40 25 17,2 19 14 3,6
Typ MD 60 - Clamp-Anschluss 1"–2½", ISO 2852
Typ MD 60 - Clamp-Anschluss 1"–2½", ISO 2852
Afriso
Maße (mm):
DN PN D dm d H b
1" 40 50,5 23,5 27 10 2,85
1½" 40 50,5 36 27 10 2,85
2" 40 64 48 27 10 2,85
2½" 25 77,5 48 38,2 10 2,85
