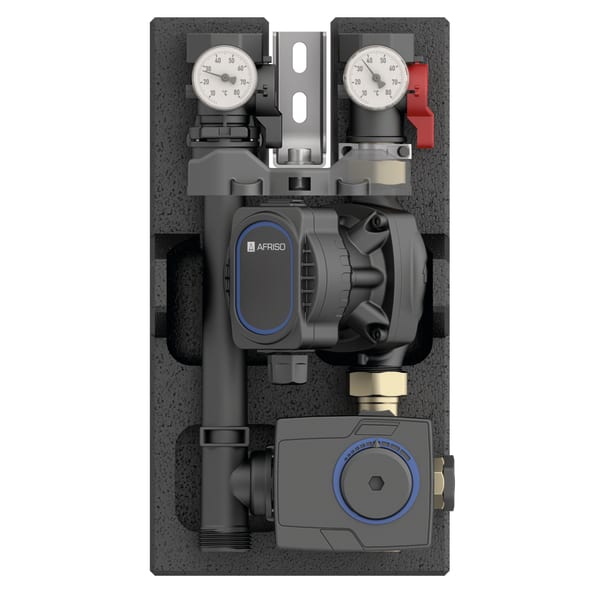

PrimoTherm® C 130-2 DN20 KVS Vario

Heizungspumpengruppe

vormontierte, dichtheitsgeprüfte und wärmegedämmte Baugruppe
robuster Mischer mit einstellbarem Kvs-Wert von 3,2 bis 5,2 m³/h
Kvs-Wert-Anpassung auch im Betrieb (unter Systemdruck) jederzeit möglich
förderfähig im Programm Heizungsoptimierung (BAFA)

Heizungspumpengruppe zur Verwendung in gemischten Heizkreisen. Mit dem 3-Wege-Mischer und dem Stellmotor kann die Vorlauftemperatur durch Beimischung des Rücklaufes auf eine gewünschte Temperatur geregelt werden. Der neue Mischer mit einstellbarem Kvs-Wert bietet dem Fachhandwerk die maximale Flexibilität bei der Anpassung an die jeweilige Regelanforderung der Anlage. Somit kann eine hohe Varianz an Mischer- bzw. Pumpengruppen-Ausführungen mit nur einer Variante abgedeckt werden.

Komplette, fest vormontierte und auf Dichtheit geprüfte Heizungspumpengruppe aus hochwertigen Polymerwerkstoffen mit allen erforderlichen Funktionsbauteilen, formschlüssige Wärmedämmung inklusive.
Der Vorlaufstrang besteht aus:
Absperrventil mit Thermometeraufnahme (roter Handgriff)
Thermometer Vorlauf (5 bis 80 °C)
3-Wege-Mischventil ARV KVS Vario mit einstellbarem Kvs-Wert und ProClick-Adaptersystem
Wartungsfreier, lautloser Stellmotor ARM 343 (6 Nm, 120 s, AC 230 V) mit 0/90°-Drehwinkel, Drehrichtungsanzeige, Umschalttaste „Hand-/Automatikbetrieb“ und ProClick-Adaptersystem
Fühlerclip für den Anschluss eines Vorlauffühlers mit Ø 6 mm
Geeignet für die Verwendung von Umwälzpumpen DN 20 mit G1 x 130 mm.
Der Rücklaufstrang besteht aus:
Absperrventil mit Thermometeraufnahme (schwarzer Handgriff)
Thermometer Rücklauf (5 bis 80 °C)
Schwerkraftbremse
Längenausgleichsstück Pumpe / Mischer Kunststoff

Achsabstand: 90 mm

Systemanschlüsse

Kessel:: G1 AG

Heizkreis:: G1 IG

Temperatureinsatzbereich

Medium:: max. 60 °C bei 6 bar,
max. 70 °C bei 5 bar,
max. 90 °C bei 3 bar

Nenngröße: DN 20

Kvs-Wert

: verstellbar: 3,2 (3,5) – 3,75 (4,5) – 4,6 (7) – 5,0 (8,5) – 5,2 (9) m³/h

: () = Einstellwert am Mischventil

Leckrate: Mischventil ARV KVS Vario: < 0,1 % vom Kvs-Wert (bis Δp 0,5 bar < 0,2 % vom Kvs-Wert)

Wärmedämmung: Polypropylen EPP

Maße

B x H x T:: 189 x 335 x 240 mm

Proportionaldruckgeregelt: 0 - 1

Konstantdruckgeregelt: 0 - 1

Feste Drehzahl: 0 - 1
