Sicherheits-Temperaturbegrenzer STB LS1/971 FU | 67276X

Sicherheits-Temperaturbegrenzer STB mit Kapillarleitung

Lagerware

ideal für die Heizungs- und Prozessindustrie
zur Absicherung der maximalen Temperatur
ohne Hilfsenergie
manueller Reset

In der Heizungs- und Prozessindustrie gibt es vielfältige Einsatzgebiete für Sicherheits-Temperaturbegrenzer (STB). In klassischen, mit Öl oder Gas betriebenen Heizkesseln dienen die Geräte zur Überwachung des Kesselwassers. Sicherheits-Temperaturbegrenzer besitzen einen manuellen Reset-Knopf, welcher zum Entriegeln bestätigt werden muss.

Bei Temperaturanstieg am Fühler dehnt sich die Flüssigkeit im Messsystem aus. Steigt die Temperatur über einen kritischen Wert, löst der STB aus, der potenzialfreie Kontakt schaltet um und die Anlage wird in einen betriebssicheren Zustand gefahren. Nach dem Abkühlen der Temperatur um ca. 15 K kann die Anlage – nach dem Entriegeln des STB – wieder in Betrieb genommen werden.

Typ: LS1

Schaltpunkt

: siehe Bestelltabelle

Toleranz: +0 K/-6 K bei 20 °C

Einfluss Umgebungstemperatur: 0.25 °C/°C

Schaltdifferenz: ∆T 15 ± 8 K

Ausfallsicherung/Fail Safe: 1 - 1

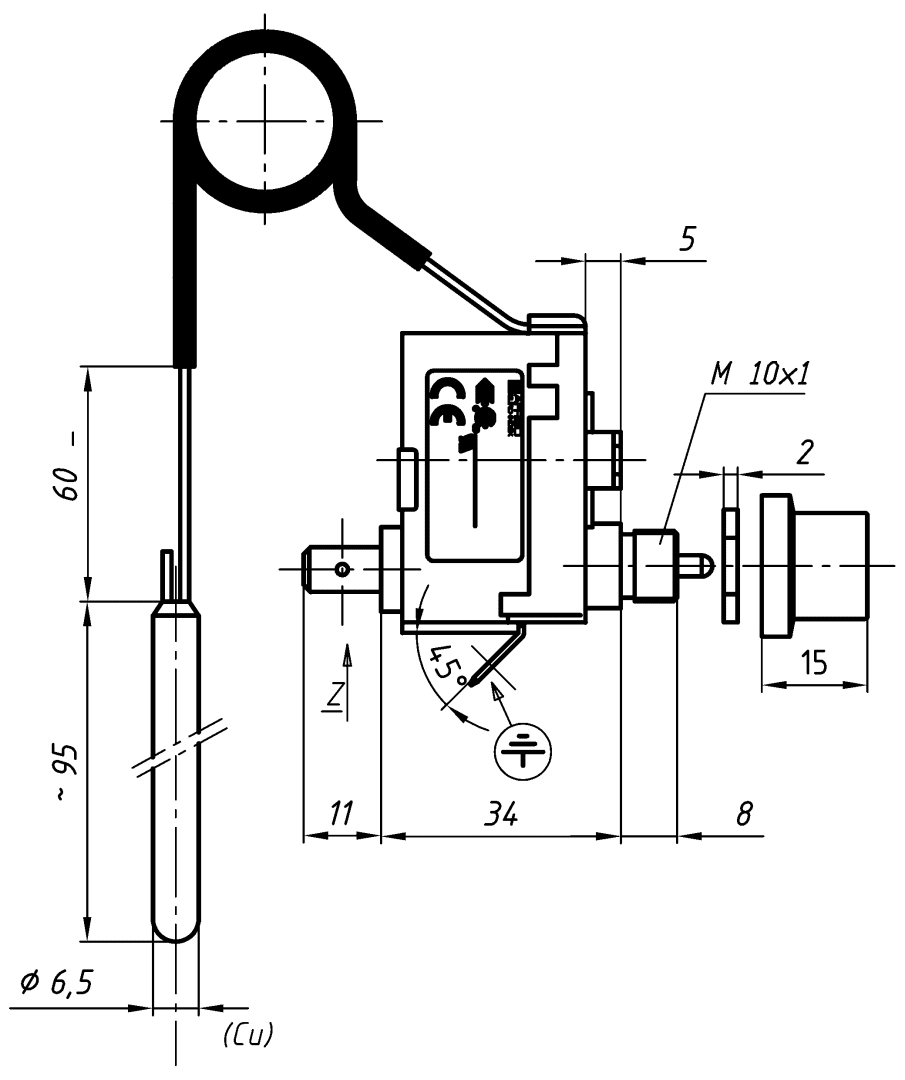

Fühler

: Kupfer

: ∅ 6.5 x 95 mm

Fühlerelement

: flüssigkeitsgefüllt

Temperatureinsatzbereich

Fühler:: max. 125 °C

Gehäuse:: max. 85 °C

Kapillarleitung

: Cu-Kapillare mit PVC-Ummantelung, schwarz

Länge:: 1000 mm

Schutzart: IP 00 (EN 60529)

Zeitkonstante

: DIN-geprüft

: DIN EN 14597:2012-09

Registriernummer:: TR/STB 1211

elektrischer Schaltkontakt: Wechsler

Kontaktbelastung

NC:: AC 250 V, 16 (2,5) A

NO:: AC 250 V, 0,5 A
