Datenblatt Druckmessumformer DMU 05 P Präzisionsausführung
AFRISO Datenblatt Druckmessumformer DMU 05 P Präzisionsausführung

Ausführungen

Typ Anschluss Messbereich Art.-Nr. Merken
DMU 05 P G½B EN 837-1/7.3 -1/0 bar 31742
DMU 05 P G½B EN 837-1/7.3 -1/+1,5 bar 31743
DMU 05 P G½B EN 837-1/7.3 -1/+3 bar 31744
DMU 05 P G½B EN 837-1/7.3 -1/+5 bar 31745
DMU 05 P G½B EN 837-1/7.3 0/100 mbar 33026
DMU 05 P G½B EN 837-1/7.3 0/160 mbar 31747
DMU 05 P G½B EN 837-1/7.3 0/250 mbar 31748
DMU 05 P G½B EN 837-1/7.3 0/400 mbar 31749
DMU 05 P G½B EN 837-1/7.3 0/600 mbar 31750
DMU 05 P G½B EN 837-1/7.3 0/1 bar 31751
DMU 05 P G½B EN 837-1/7.3 0/1,6 bar 31752
DMU 05 P G½B EN 837-1/7.3 0/2,5 bar 31753
DMU 05 P G½B EN 837-1/7.3 0/4 bar 31754
DMU 05 P G½B EN 837-1/7.3 0/6 bar 31755
DMU 05 P G½B EN 837-1/7.3 0/10 bar 31756
DMU 05 P G½B EN 837-1/7.3 0/16 bar 31757
DMU 05 P G½B EN 837-1/7.3 0/25 bar 31758
DMU 05 P G½B EN 837-1/7.3 0/40 bar 31759
DMU 05 P G½B EN 837-1/7.3 0/60 bar 31760
DMU 05 P G½B EN 837-1/7.3 0/100 bar 31761
DMU 05 P G½B EN 837-1/7.3 0/160 bar 31762
DMU 05 P G½B EN 837-1/7.3 0/250 bar 31763
DMU 05 P G½B EN 837-1/7.3 0/400 bar 31764
DMU 05 P G½B EN 837-1/7.3 0/600 bar 31765
DMU 05 P VM G½B DIN 3852 Form E 0/100 mbar 33027
DMU 05 P VM G½B DIN 3852 Form E 0/160 mbar 31771
DMU 05 P VM G½B DIN 3852 Form E 0/250 mbar 31772
DMU 05 P VM G½B DIN 3852 Form E 0/400 mbar 31773
DMU 05 P VM G½B DIN 3852 Form E 0/600 mbar 31774
DMU 05 P VM G½B DIN 3852 Form E 0/1 bar 31775
DMU 05 P VM G½B DIN 3852 Form E 0/1,6 bar 31776
DMU 05 P VM G½B DIN 3852 Form E 0/2,5 bar 31777
DMU 05 P VM G½B DIN 3852 Form E 0/4 bar 31778
DMU 05 P VM G½B DIN 3852 Form E 0/6 bar 31779
DMU 05 P VM G½B DIN 3852 Form E 0/10 bar 31780
DMU 05 P VM G½B DIN 3852 Form E 0/16 bar 31781
DMU 05 P VM G½B DIN 3852 Form E 0/25 bar 31782
DMU 05 P VM G½B DIN 3852 Form E 0/40 bar 33028

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Druckmessumformer DMU 05 P Präzisionsausführung Datenblatt PDF
AFRISO Datenblatt Druckmessumformer DMU 05 P Präzisionsausführung
Druckmessumformer DMU 03…Ex, DMU 04…Ex, DMU 05…Ex, DMU 07…Ex Betriebsanleitung PDF
AFRISO Druckmessumformer DMU 03…Ex, DMU 04…Ex, DMU 05…Ex, DMU 07…Ex
Druckmessumformer DMU 01, DMU 01 K, DMU 03, DMU 03 HD, DMU 04, DMU 05P, DMU 07, DMU 07 FG Betriebsanleitung PDF
AFRISO Druckmessumformer DMU 01, DMU 01 K, DMU 03, DMU 03 HD, DMU 04, DMU 05P, DMU 07, DMU 07 FG
Elektronische Druckmesstechnik - Druckmessumformer Serie DMU Produktprogramm Industrietechnik PDF
AFRISO Elektronische Druckmesstechnik - Druckmessumformer Serie DMU
Druckmessumformer DMU Anfragen-Checkliste PDF
AFRISO Druckmessumformer DMU
Druckmessumformer DMU 01, DMU 03, DMU 04, DMU 05, DMU 08, DMU 08T Konformitätserklärung PDF
AFRISO Druckmessumformer DMU 01, DMU 03, DMU 04, DMU 05, DMU 08, DMU 08T
Druckmessumformer DMU 04/DMU05P Optionen PDF
AFRISO Druckmessumformer DMU 04/DMU05P
Druckmessumformer wandeln den physikalischen Druck in ein druckproportionales elektrisches Signal. Die Basis der Druckaufnahme des DMU 05 P bildet eine ölgefüllte piezorestistive Silizium-Messzelle. Die intelligenten Druckmessumformer DMU 05 P sind mit digitaler Verstärkerelektronik (Mikroprozessor und 16 Bit A/D-Wandler) ausgestattet. Die sensorspezifischen Abweichungen (Nichtlinearität und Temperaturfehler) werden aktiv kompensiert, wodurch DMU 05 P über hervorragende messtechnische Eigenschaften verfügen. DMU 05 P sind optional mit digitaler RS 485 ModBus RTU zur Einstellung von Offset, Spanne und Dämpfung lieferbar.
Messgenauigkeit
Kennlinienabweichung nach IEC 60770 – Grenzpunkteinstellung (Nichtlinearität, Hysterese, Reproduzierbarkeit)
< ± 0,1 % FSO
Messbereich
Siehe Bestelltabelle
Überdrucksicherheit
< 600 bar:
Mind. 2 x FS
≥ 600 bar:
Mind. 3,5 x FS
Berstdruck
< 400 bar:
Mind. 5 x FS
≥ 400 bar:
Mind. 2 x FS
Temperatureinsatzbereich
Medium:
25/125 °C
Umgebung:
-25/+85 °C
Lagerung:
-40/+100 °C
Temperaturfehlerband
≤ ± 0,02 % FSO/10 K im kompensierten Bereich -20/+80 °C
Dynamisches Verhalten
Ansprechzeit:
< 5 ms
Prozessanschluss
G½B EN 837-1/7.3
G½B DIN 3852 Form E mit vorgezogener Membrane
Werkstoff
Gehäuse:
Edelstahl 316 L
Druckanschluss:
Edelstahl 316 L
Membrane:
Edelstahl 316 L
Dichtung:
FKM (Viton)
Druckübertragungsflüssigkeit
Silikonöl
Versorgungsspannung
DC 12 – 36 V
Ausgangssignal
2-Leiter, 0/4–20 mA
Bürde
R<sub>Max</sub> = [(U<sub>B</sub> – U<sub>Bmin</sub>)/0,02 A] Ω
Stromaufnahme
< 25 mA
Elektrische Schutzmaßnahmen
Kurzschluss- und verpolungssicher
Elektrischer Anschluss
Stecker und Kabeldose nach ISO 4400 (DIN 43650-A)
Schutzart
IP 65 (EN 60529)
CE-Konformität
EMV-Richtlinie 2014/30/EU
RoHS-Richtlinie 2011/65/EU
Druckgeräterichtlinie 2014/68/EU

Optionen

  • Andere Prozessanschlüsse
  • Andere elektrische Anschlüsse
  • Andere Dichtungswerkstoffe
  • Andere Ausgangssignale
  • RS 232-Schnittstelle in Verbindung mit Binder-Stecker 723, 7-polig (Interface und Software erforderlich)
  • Ex-Ausführung (II 1G Ex ia IIC T4 Ga, II 1D Ex ia IIIC T85°C Da)
DMU 05 P - Anschluss G½B EN 837
DMU 05 P - Anschluss G½B EN 837
AFRISO
Maße (in mm)
links: Ausführung bis 0/40 bar
rechts: Ausführung ab 0/60 bar
DMU 05 P VM - Anschluss G½B DIN 3852-Form E
DMU 05 P VM - Anschluss G½B DIN 3852-Form E
mit vorgezogener Membrane
AFRISO
Maße (in mm)

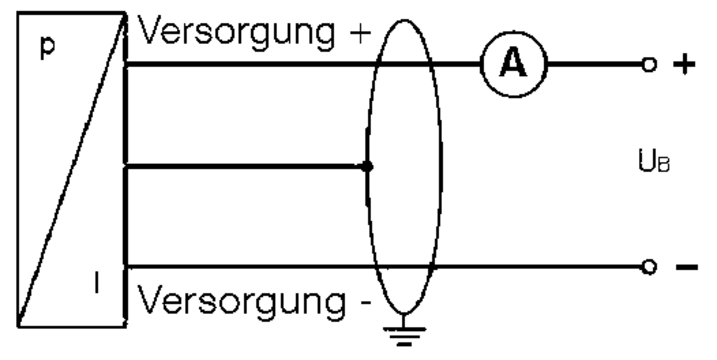

Anschlussschaltbild
Anschlussschaltbild
AFRISO
2-Leiter 4-20 mA
