Datenblatt Druckmessumformer DMU 13 Vario mit örtlicher Anzeige
AFRISO Datenblatt Druckmessumformer DMU 13 Vario mit örtlicher Anzeige

Ausführungen

Typ Anschluss Messbereich Art.-Nr. Merken
DMU 13 Vario G½B EN 837-1/7.3 -1/0 bar 31200
DMU 13 Vario G½B EN 837-1/7.3 0/0,6 bar 31201
DMU 13 Vario G½B EN 837-1/7.3 0/1 bar 31202
DMU 13 Vario G½B EN 837-1/7.3 0/2,5 bar 31203
DMU 13 Vario G½B EN 837-1/7.3 0/4 bar 31204
DMU 13 Vario G½B EN 837-1/7.3 0/6 bar 31205
DMU 13 Vario G½B EN 837-1/7.3 0/10 bar 31206
DMU 13 Vario G½B EN 837-1/7.3 0/16 bar 31207
DMU 13 Vario G½B EN 837-1/7.3 0/25 bar 31208
DMU 13 Vario G½B EN 837-1/7.3 0/40 bar 31209
DMU 13 Vario G½B EN 837-1/7.3 0/60 bar 31210
DMU 13 Vario G½B EN 837-1/7.3 0/100 bar 31211
DMU 13 Vario G½B EN 837-1/7.3 0/160 bar 31212
DMU 13 Vario G½B EN 837-1/7.3 0/250 bar 31213
DMU 13 Vario G½B EN 837-1/7.3 0/400 bar 31214

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Druckmessumformer DMU 13 Vario mit örtlicher Anzeige Datenblatt PDF
AFRISO Datenblatt Druckmessumformer DMU 13 Vario mit örtlicher Anzeige
DMU 13 Vario Betriebsanleitung PDF
AFRISO DMU 13 Vario
DMU 13 Vario Flyer PDF
AFRISO DMU 13 Vario
Elektronische Druckmesstechnik - Druckmessumformer Serie DMU Produktprogramm Industrietechnik PDF
AFRISO Elektronische Druckmesstechnik - Druckmessumformer Serie DMU
Druckmessumformer DMU Anfragen-Checkliste PDF
AFRISO Druckmessumformer DMU
DMU 13 Vario Konformitätserklärung PDF
AFRISO DMU 13 Vario
Die Druckmessumformer DMU 13 Vario bestehen aus einem mechanischen Rohrfedermesswerk und einer piezoresistiven Poly-Silizium-Dünnfilm-Messzelle. Über das Rohrfedermesswerk wird eine gut ablesbare analoge Vorortanzeige realisiert. Die Anzeige erfolgt stromunabhängig. Durch den integrierten Messumformer ist parallel eine sehr genaue Messung möglich. Ein standardisierter Stromausgang steht für Signalübertragung und Messdatenerfassung zur Verfügung. Das robuste Edelstahlgehäuse ist mit bruchsicherer Trennwand und ausblasbarer Rückwand ausgeführt. Über einen Dauermagneten kann nach Anlegen der Speisespannung in einem bestimmten Zeitfenster der Nullpunkt des elektronischen Sensors von außen korrigiert werden.
Nenngröße
100
Genauigkeitsklasse (EN 837-1/6)
1,0
Messgenauigkeit
Kennlinienabweichung nach IEC 60770 – Grenzpunkteinstellung (Nichtlinearität, Hysterese, Reproduzierbarkeit)
≤ ± 0,3 % FSO
Messbereich
Siehe Bestelltabelle
Verwendungsbereich
Ruhende Belastung:
Skalenendwert
Dynamische Belastung:
0,9 x Skalenendwert
Kurzzeitige Belastung:
1,3 x Skalenendwert
Temperatureinsatzbereich
Medium:
-10/+85 °C
Umgebung:
-10/+60 °C
Lagerung:
-10/+70 °C
Temperaturfehlerband
≤ 0,15 % FSO/10 K im kompensierten Bereich -10/+80 °C
Gehäuse
Mit bruchsicherer Trennwand und ausblasbarer Rückwand
Sichtscheibe
Sicherheitsverbundglas
Prozessanschluss
G½B EN 837-1/7.3, radial
Werkstoff
Gehäuse:
Edelstahl 304
Druckanschluss:
Edelstahl 316 Ti/316 L
Membrane:
Edelstahl 630/304
Mediumberührte Teile
Edelstahl 316 Ti/316 L, Edelstahl 630/304
Versorgungsspannung
DC 10 – 32 V
Ausgangssignal
2-Leiter, 4–20 mA
Bürde
R<sub>Max</sub> = [(U<sub>B</sub> – U<sub>Bmin</sub>)/0,02 A] Ω
Stromaufnahme
< 25 mA
Elektrischer Anschluss
Kabeldose
Schutzart
IP 54 (EN 60529)

Optionen

  • Gehäusefüllung (Paraffinöl)
  • Grenzsignalgeber
  • Andere Prozessanschlüsse
  • Druckmittleranbau
  • Anzeigebereich für positive und negative Überdrücke z. B. -1/+3 bar
DMU 13 Vario - Anschluss radial, mit Grenzsignalgeber
DMU 13 Vario - Anschluss radial, mit Grenzsignalgeber
AFRISO
Maße (in mm)
  1. Abnehmbarer Schlüssel wird lose mitgeliefert
DMU 13 Vario - Anschluss radial
DMU 13 Vario - Anschluss radial
AFRISO
Maße (in mm)

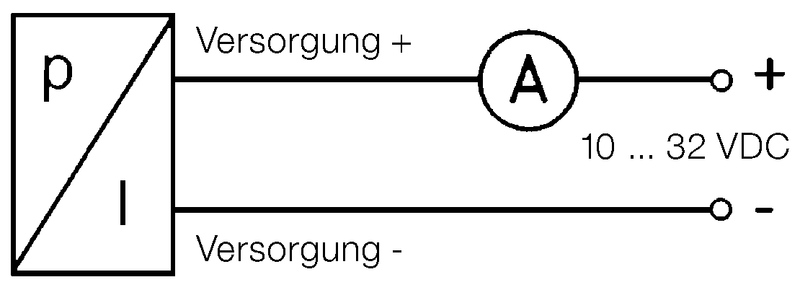

Anschlussschaltbild
Anschlussschaltbild
AFRISO
2-Leiter 4-20 mA
