  4. Druckmessumformer DMU 14 DG/FG Ex

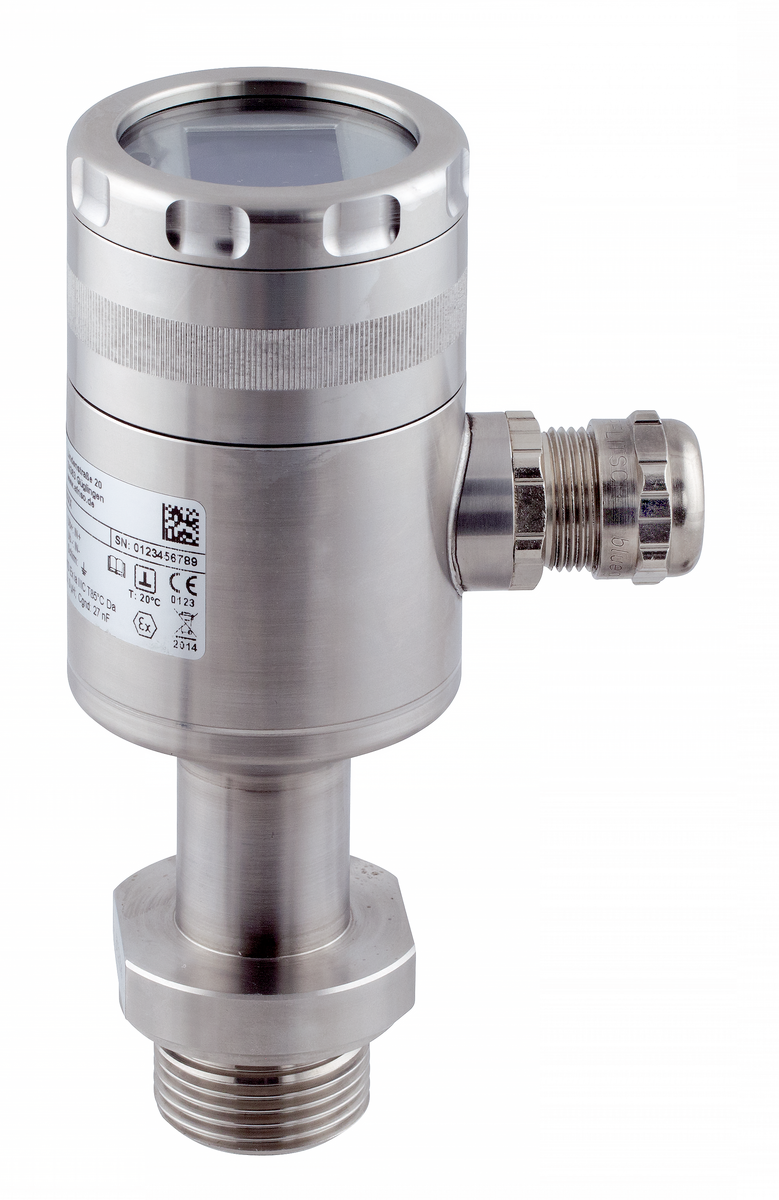

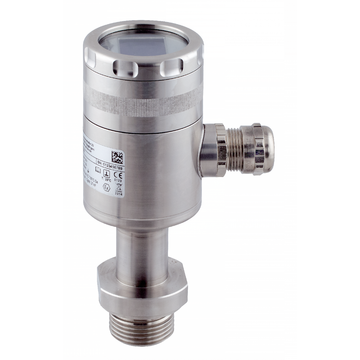

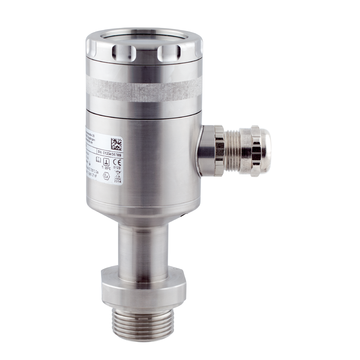

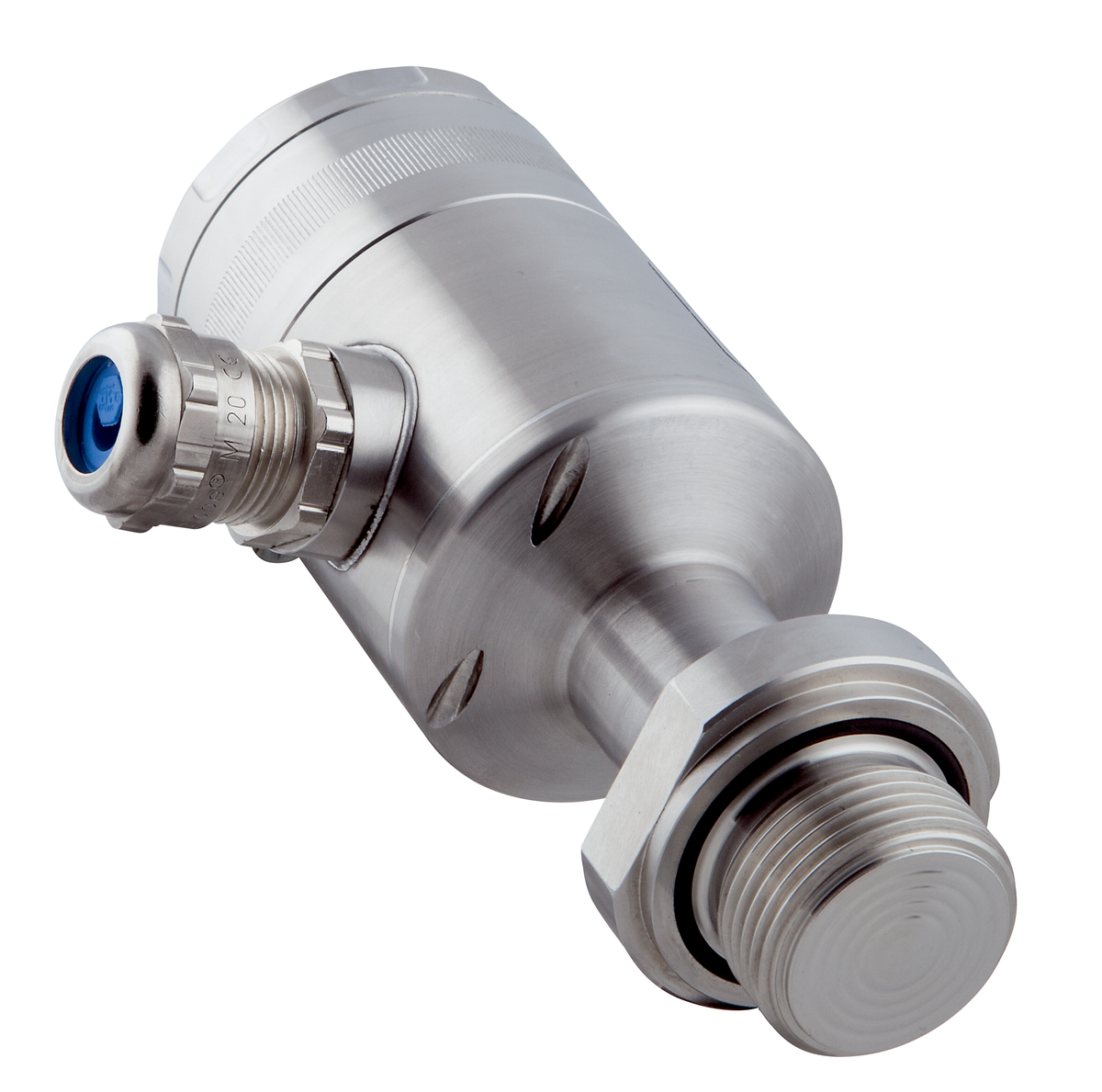

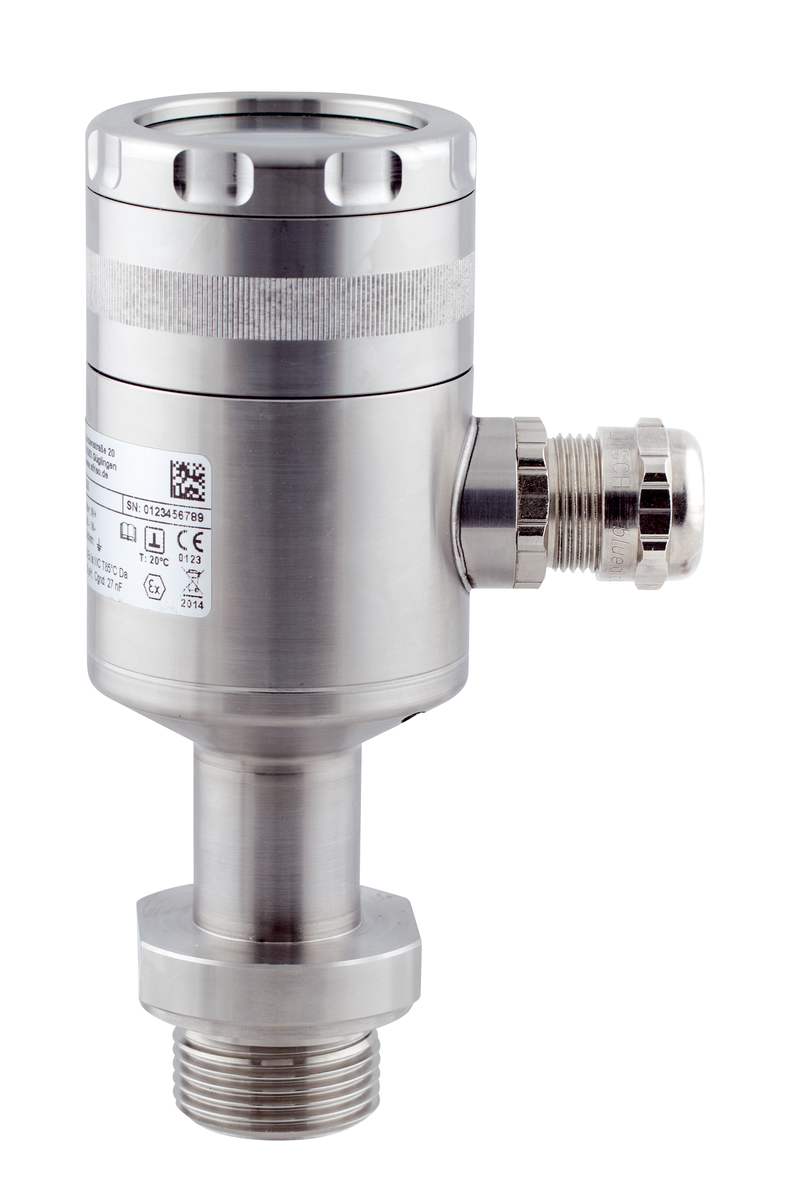

Druckmessumformer DMU 14 DG/FG Ex

66640 66650 66660 66670 66680 66690 66700 66710 66720 66730 object_image_64517imagemain_de
VOR 66750 66760 66770 66780 66790 66800 66810 66820 66830 66840
VOR 66750 66760 66770 66780 66790 66800 66810 66820 66830 66840
VOR 66750 66760 66770 66780 66790 66800 66810 66820 66830 66840
SAR 66750 66760 66770 66780 66790 66800 66810 66820 66830 66840
SAL 66750 66760 66770 66780 66790 66800 66810 66820 66830 66840
SAL 66750 66760 66770 66780 66790 66800 66810 66820 66830 66840
DRU 66750 66760 66770 66780 66790 66800 66810 66820 66830 66840
BEF 66640 66650 66660 66670 66680 66690 66700 66710 66720 66730
BEF 66640 66650 66660 66670 66680 66690 66700 66710 66720 66730
BEF 66750 66760 66770 66780 66790 66800 66810 66820 66830 66840
Datenblatt Druckmessumformer DMU 14 DG/FG Ex
AFRISO Datenblatt Druckmessumformer DMU 14 DG/FG Ex

Benefits

  • Ausführung DMU 14 FG Ex mit Ex-Zulassung für Zone 0
  • Ideal für die Prozessindustrie
  • Hohe Genauigkeit von ± 0,1 %
  • Wahlweise Druckguss- (DG) oder Feldgehäuse (FG)
  • Turn Down 1:10
  • Display zur Vor-Ort-Anzeige

Anwendung

Der intelligente Druckmessumformer DMU 14 DG EX im Aluminium-Druckgussgehäuse ist aufgrund seiner hohen Genauigkeit sowie der über den Turn-Down möglichen, individuellen Messbereichswahl, ideal für die in der Prozessindustrie auftretenden speziellen Messaufgaben einsetzbar. Mit der im Edelstahl-Feldgehäuse lieferbaren Variante DMU 14 FG EX ist das Gerät auch ausgezeichnet für den Einsatz in der Pharma- und Lebensmittelindustrie geeignet. Die Geräte sind standardmäßig mit HART®-Kommunikation ausgestattet.

Ausführungen

Typ Anschluss Messbereich Art.-Nr. Merken
DMU 14 DG Ex G½B EN 837-1/7.3 0/400 mbar 31987
DMU 14 DG Ex G½B EN 837-1/7.3 0/1 bar 31988
DMU 14 DG Ex G½B EN 837-1/7.3 0/2 bar 31989
DMU 14 DG Ex G½B EN 837-1/7.3 0/4 bar 31990
DMU 14 DG Ex G½B EN 837-1/7.3 0/20 bar 31991
DMU 14 DG Ex G½B EN 837-1/7.3 0/40 bar 31992
DMU 14 DG Ex G½B EN 837-1/7.3 0/100 bar 31993
DMU 14 DG Ex G½B EN 837-1/7.3 0/200 bar 31994
DMU 14 DG Ex G½B EN 837-1/7.3 0/400 bar 31995
DMU 14 DG Ex G½B EN 837-1/7.3 0/600 bar 31996
DMU 14 FG Ex G½B EN 837-1/7.3 0/400 mbar 31977
DMU 14 FG Ex G½B EN 837-1/7.3 0/1 bar 31978
DMU 14 FG Ex G½B EN 837-1/7.3 0/2 bar 31979
DMU 14 FG Ex G½B EN 837-1/7.3 0/4 bar 31980
DMU 14 FG Ex G½B EN 837-1/7.3 0/20 bar 31981
DMU 14 FG Ex G½B EN 837-1/7.3 0/40 bar 31982
DMU 14 FG Ex G½B EN 837-1/7.3 0/100 bar 31983
DMU 14 FG Ex G½B EN 837-1/7.3 0/200 bar 31984
DMU 14 FG Ex G½B EN 837-1/7.3 0/400 bar 31985
DMU 14 FG Ex G½B EN 837-1/7.3 0/600 bar 31986

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Druckmessumformer DMU 14 DG/FG Ex Datenblatt PDF
AFRISO Datenblatt Druckmessumformer DMU 14 DG/FG Ex
Druckmessumformer DMU 14…Ex Betriebsanleitung PDF
AFRISO Druckmessumformer DMU 14…Ex
Katalog GTE Industrietechnik PDF
AFRISO Katalog GTE
Elektronische Druckmesstechnik - Druckmessumformer Serie DMU Produktprogramm Industrietechnik PDF
AFRISO Elektronische Druckmesstechnik - Druckmessumformer Serie DMU
Druckmessumformer DMU Anfragen-Checkliste PDF
AFRISO Druckmessumformer DMU
Druckmessumformer DMU 14…Ex Konformitätserklärung PDF
AFRISO Druckmessumformer DMU 14…Ex
Messgenauigkeit
Kennlinienabweichung nach IEC 60770 – Grenzpunkteinstellung (Nichtlinearität, Hysterese, Reproduzierbarkeit)
≤ ± 0,1 % FSO
≤ ± 0,2 % FSO bei Turn-Down > 1:5
Langzeitstabilität
≤ ± 0,1 % FSO/Jahr bei Referenzbedingungen

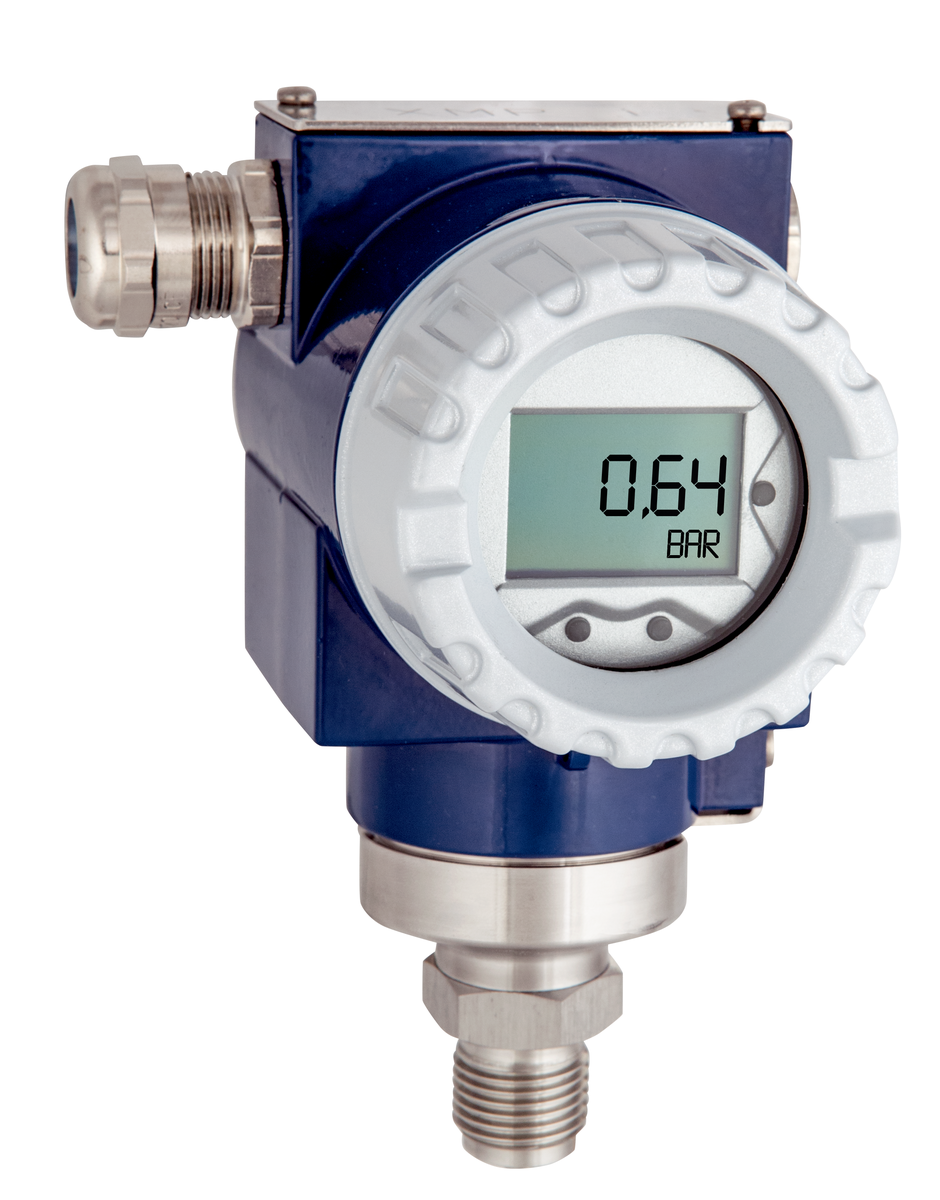

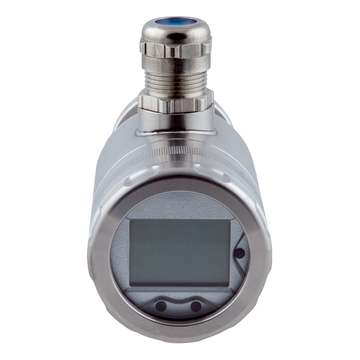

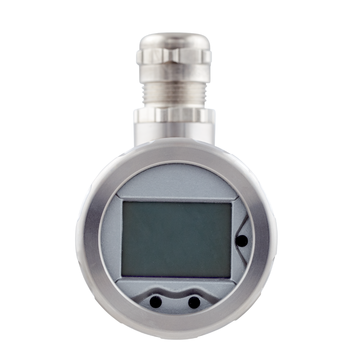

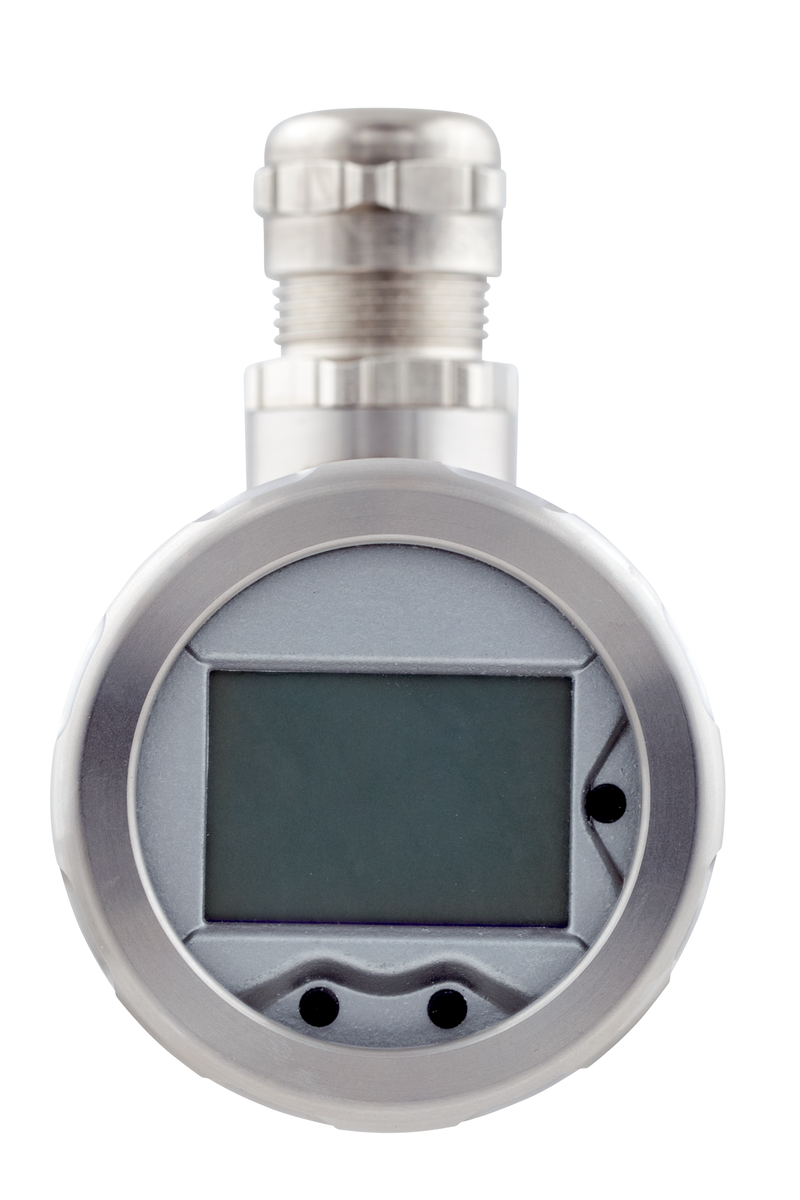

Display
LC-Display,
5-stellige 7-Segment Hauptanzeige,
Ziffernhöhe 8 mm,
Anzeigebereich ± 9.999,
8-stellige 14-Segment-Zusatzanzeige,
Ziffernhöhe 5 mm,
52-Segment-Bargraph,
Genauigkeit 0,1 % ± 1 Digit
Messbereich
Siehe Bestelltabelle
Überdrucksicherheit
≤ 0/20 bar:
Mind. 4 x FS
≤ 0/400 bar:
Mind. 2 x FS
> 400 bar:
1.000 bar
Temperatureinsatzbereich
Medium:
-40/+125 °C
kurzzeitig (60 min) bis 150 °C
Umgebung:
-20/+70 °C
-20/+60 °C in Ex-Zone 0 bei patm 0,8 bis 1,1 bar
Lagerung:
-30/+80 °C
Temperaturfehlerband
≤ ± 0,2 % FSO x Turn-Down im kompensierten Bereich -20/+85 °C
Dynamisches Verhalten
Ansprechzeit:
100 ms (ohne Berücksichtigung der elektronischen Dämpfung)
Prozessanschluss
G½B (EN 837-1/7.3)
Werkstoff
Gehäuse
DMU 14 DG Ex:
Aluminium-Druckguss, pulverbeschichtet
DMU 14 FG Ex:
Edelstahl 316 L
Druckanschluss:
Edelstahl 316 L
Membrane:
Edelstahl 316 L
Dichtung:
FKM (Viton)
Druckübertragungsflüssigkeit
Silikonöl
Einstellbare Parameter
Elektronische Dämpfung:
0/100 s
Offset:
0/90 % FSO
Turn-Down der Spanne:
1:10
Versorgungsspannung
DC 12 – 28 V
Ausgangssignal
2-Leiter, 4–20 mA
Mit Ex-Ausführung/HART<sup>®</sup>-Kommunikation
Bürde
RMax = [(UB – UBmin)/0,02 A] Ω
HART®-Kommunikation:
Rmin = 250 Ω
Stromaufnahme
< 25 mA
Elektrische Schutzmaßnahmen
Kurzschluss- und verpolungssicher
Elektrischer Anschluss
Kabelverschraubung M20 x 1,5
Schutzart
IP 67 (EN 60529)
CE-Konformität
EMV-Richtlinie 2014/30/EU
RoHS-Richtlinie 2011/65/EU
Druckgeräterichtlinie 2014/68/EU (Modul A)
ATEX-Richtlinie 2014/34/EU
Ex-Zulassung
IBExU 15 ATEX 1059 X
DMU 14 DG Ex:
Ex II 2G Ex ia IIC T4 Gb und Ex II 1D Ex ia IIIC T85°C Da
DMU 14 FG Ex:
Ex II 1G Ex ia IIC T4 Ga und Ex II 1D Ex ia IIIC T85°C Da

Optionen

  • Andere Prozessanschlüsse
  • Hochtemperaturausführung bis 300 °C (nur für Anschluss G½ DIN 3852 mit vorgezogener Membrane)
