Datenblatt Druckmessumformer HydroFox® DMU 07 für Füllstandmessung
Afriso Datenblatt Druckmessumformer HydroFox® DMU 07 für Füllstandmessung

Ausführungen

Typ Anschluss Messbereich Art.-Nr. Merken
HydroFox® DMU 07 G1½B 0/40 mbar 31789
HydroFox® DMU 07 G1½B 0/60 mbar 31790
HydroFox® DMU 07 G1½B 0/100 mbar 31791
HydroFox® DMU 07 G1½B 0/160 mbar 31792
HydroFox® DMU 07 G1½B 0/200 mbar 31793
HydroFox® DMU 07 G1½B 0/250 mbar 31794
HydroFox® DMU 07 G1½B 0/400 mbar 31795
HydroFox® DMU 07 G1½B 0/600 mbar 31796
HydroFox® DMU 07 G1½B 0/1 bar 31797
HydroFox® DMU 07 G1½B 0/1,6 bar 31798
HydroFox® DMU 07 G1½B 0/2 bar 31799
HydroFox® DMU 07 G1½B 0/4 bar 31800
HydroFox® DMU 07 G1½B 0/6 bar 31801
HydroFox® DMU 07 G1½B 0/10 bar 31802
HydroFox® DMU 07 FG G1½B 0/40 mbar 31821
HydroFox® DMU 07 FG G1½B 0/60 mbar 31805
HydroFox® DMU 07 FG G1½B 0/100 mbar 31547
HydroFox® DMU 07 FG G1½B 0/160 mbar 31806
HydroFox® DMU 07 FG G1½B 0/200 mbar 31548
HydroFox® DMU 07 FG G1½B 0/250 mbar 31807
HydroFox® DMU 07 FG G1½B 0/400 mbar 31549
HydroFox® DMU 07 FG G1½B 0/600 mbar 31808
HydroFox® DMU 07 FG G1½B 0/1 bar 31550
HydroFox® DMU 07 FG G1½B 0/1,6 bar 31809
HydroFox® DMU 07 FG G1½B 0/2 bar 31551
HydroFox® DMU 07 FG G1½B 0/4 bar 31552
HydroFox® DMU 07 FG G1½B 0/6 bar 31810
HydroFox® DMU 07 FG G1½B 0/10 bar 31553

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Druckmessumformer HydroFox® DMU 07 für Füllstandmessung Datenblatt PDF
Afriso Datenblatt Druckmessumformer HydroFox® DMU 07 für Füllstandmessung
Druckmessumformer DMU 03…Ex, DMU 04…Ex, DMU 05…Ex, DMU 07…Ex Betriebsanleitung PDF
Afriso Druckmessumformer DMU 03…Ex, DMU 04…Ex, DMU 05…Ex, DMU 07…Ex
Druckmessumformer DMU 01, DMU 01 K, DMU 03, DMU 03 HD, DMU 04, DMU 05P, DMU 07, DMU 07 FG Betriebsanleitung PDF
Afriso Druckmessumformer DMU 01, DMU 01 K, DMU 03, DMU 03 HD, DMU 04, DMU 05P, DMU 07, DMU 07 FG
Elektronische Druckmesstechnik - Druckmessumformer Serie DMU Produktprogramm Industrietechnik PDF
Afriso Elektronische Druckmesstechnik - Druckmessumformer Serie DMU
Mess- und Regeltechnik für hygienische Prozesse Produktprogramm Industrietechnik PDF
Afriso Mess- und Regeltechnik für hygienische Prozesse
Anfragen-Checkliste Druckmessumformer DMU Druckmessgeräte PDF
Afriso Anfragen-Checkliste Druckmessumformer DMU
Druckmessumformer wandeln den physikalischen Druck in ein druckproportionales elektrisches Signal. Die Basis der Druckaufnahme des HydroFox® DMU 07 bildet eine kapazitive Keramik-Messzelle.
Messgenauigkeit
Kennlinienabweichung nach IEC 60770 – Grenzpunkteinstellung (Nichtlinearität, Hysterese, Reproduzierbarkeit)
< ± 0,35 % FSO
Messbereich
Siehe Bestelltabelle
Überdrucksicherheit
≤ 400 mbar:
Mind. 25 x FS
> 400 mbar:
Mind. 3 x FS
Temperatureinsatzbereich
Medium:
-40/+125 °C
Umgebung:
-40/+85 °C
Lagerung:
-40/+100 °C
Temperaturfehlerband
≤ 0,1 % FSO/10 K im kompensierten Bereich -20/+80 °C
Dynamisches Verhalten
Ansprechzeit:
≤ 200 ms
Prozessanschluss
G1½B mit frontbündiger Membrane
Werkstoff
Gehäuse:
Edelstahl 316 L
Druckanschluss:
Edelstahl 316 L
Membrane:
Keramik (Al2O3 96 %)
Dichtung:
FKM (Viton)
Versorgungsspannung
DC 9 – 32 V
Ausgangssignal
2-Leiter, 4–20 mA
Bürde
R<sub>Max</sub> = [(U<sub>B</sub> – U<sub>Bmin</sub>)/0,02 A] Ω
Stromaufnahme
< 21 mA
Elektrische Schutzmaßnahmen
Kurzschluss- und verpolungssicher
Elektrischer Anschluss
Stecker und Kabeldose nach ISO 4400 (DIN 43650-A)
Schutzart
IP 65 (EN 60529)
CE-Konformität
EMV-Richtlinie 2014/30/EU
RoHS-Richtlinie 2011/65/EU
Druckgeräterichtlinie 2014/68/EU

Optionen

  • Druckanschluss aus PVDF
  • Andere Dichtungswerkstoffe
  • Feldgehäuse (Edelstahl 303)
  • Höhere Genauigkeit
  • Andere Ausgangssignale
  • Ex-Ausführung (Ex II 1G oder II ½G Ex ia IIC T4 Ga oder Ga/Gb, Ex II 1D Ex ia IIIC T85°C Da oder Da/Db bzw. Ex II ½D)
DMU 07 - Anschluss G1½B DIN 3852-Form E
DMU 07 - Anschluss G1½B DIN 3852-Form E
Stecker und Kabeldose ISO 4400, Druckanschluss aus Edelstahl
Afriso
Maße (in mm)
DMU 07 FG - Anschluss G1½B Feldgehäuse
DMU 07 FG - Anschluss G1½B Feldgehäuse
Afriso
Maße (in mm)
  1. Kabelausgang

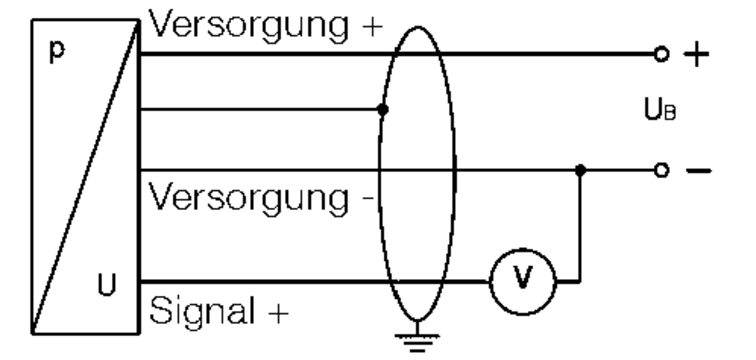

Anschlussschaltbild
Anschlussschaltbild
Afriso
3-Leiter 0-10 V
Anschlussschaltbild
Anschlussschaltbild
Afriso
2-Leiter 4-20 mA
