Druckmessumformer DeltaFox DMU 10 D Differenzdruckausführung

ANW 62130 62140 62150 62160 62170 62180 62190 62200 62210 62220 62230 ANW 62130 62140 62150 62160 62170 62180 62190 62200 62210 62220 62230
ANW 62130 62140 62150 62160 62170 62180 62190 62200 62210 62220 62230 <div class="gallery-information"> <b>Legende:</b> <ol> <li>DeltaFox DMU 10 D</li> <li>Digitales Anzeige- und Regelgerät DA 14</li> <li>Alarm Filterwechsel</li> <li>Filter</li> </ol> </div>
BEF 62130 62140 62150 62160 62170 62180 62190 62200 62210 62220 62230 BEF 62130 62140 62150 62160 62170 62180 62190 62200 62210 62220 62230
BEF 62130 62140 62150 62160 62170 62180 62190 62200 62210 62220 62230 <div class="gallery-information"> <p> <strong>DMU 10 D - Anschluss 2 x G⅛ Innengewinde</strong> </p> <p>Maße (in mm)</p> <b>Legende:</b> <ol> <li>Steckverbinder</li> </ol> </div>
SAL 62130 62140 62150 62160 62170 62180 62190 62200 62210 62220 62230 object_image_64525imagemain_de
ANW 62130 62140 62150 62160 62170 62180 62190 62200 62210 62220 62230
BEF 62130 62140 62150 62160 62170 62180 62190 62200 62210 62220 62230
BEF 62130 62140 62150 62160 62170 62180 62190 62200 62210 62220 62230
Datenblatt Druckmessumformer DeltaFox DMU 10 D Differenzdruckausführung
AFRISO Datenblatt Druckmessumformer DeltaFox DMU 10 D Differenzdruckausführung

Benefits

  • Kompakte Bauform
  • Robustes Aluminiumgehäuse
  • Hohe Langzeitstabilität
  • Hohe Überdrucksicherheit
  • Lange Lebensdauer

Anwendung

Zur elektronischen Differenzdruckmessung bei sehr niedrigem Differenzdruck. Für gasförmige, nicht aggressive Medien. Besonders geeignet zur Überwachung von Filtern und Gebläsen in der Luft- und Klimatechnik.

Ausführungen

Typ Anschluss Messbereich Art.-Nr. Merken
DeltaFox DMU 10 D 2 x G⅛B Innengewinde 0/6 mbar 31861
DeltaFox DMU 10 D 2 x G⅛B Innengewinde 0/10 mbar 31862
DeltaFox DMU 10 D 2 x G⅛B Innengewinde 0/25 mbar 31863
DeltaFox DMU 10 D 2 x G⅛B Innengewinde 0/40 mbar 31864
DeltaFox DMU 10 D 2 x G⅛B Innengewinde 0/60 mbar 31865
DeltaFox DMU 10 D 2 x G⅛B Innengewinde 0/100 mbar 31866
DeltaFox DMU 10 D 2 x G⅛B Innengewinde 0/160 mbar 31867
DeltaFox DMU 10 D 2 x G⅛B Innengewinde 0/250 mbar 31868
DeltaFox DMU 10 D 2 x G⅛B Innengewinde 0/400 mbar 31869
DeltaFox DMU 10 D 2 x G⅛B Innengewinde 0/600 mbar 31870
DeltaFox DMU 10 D 2 x G⅛B Innengewinde 0/1 bar 31871

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Druckmessumformer DeltaFox DMU 10 D Differenzdruckausführung Datenblatt PDF
AFRISO Datenblatt Druckmessumformer DeltaFox DMU 10 D Differenzdruckausführung
Differenzdruckmessumformer DMU 10 D, DMU 11 D Betriebsanleitung PDF
AFRISO Differenzdruckmessumformer DMU 10 D, DMU 11 D
Elektronische Druckmesstechnik - Druckmessumformer Serie DMU Produktprogramm Industrietechnik PDF
AFRISO Elektronische Druckmesstechnik - Druckmessumformer Serie DMU
Messtechnik für Wassrstoff-Applikationen Flyer PDF
AFRISO Messtechnik für Wassrstoff-Applikationen
Druckmessumformer DMU Anfragen-Checkliste PDF
AFRISO Druckmessumformer DMU
Differenzdruckmessumformer DMU 10 D, DMU 11 D Konformitätserklärung PDF
AFRISO Differenzdruckmessumformer DMU 10 D, DMU 11 D
Druckmessumformer DMU 07/DMU 07 FG/DMU 08/DMU 08 T/DMU 09/ DMU 10 D/ DMU 11 D Optionen PDF
AFRISO Druckmessumformer DMU 07/DMU 07 FG/DMU 08/DMU 08 T/DMU 09/ DMU 10 D/ DMU 11 D
Messgenauigkeit
Kennlinienabweichung nach IEC 60770 – Grenzpunkteinstellung (Nichtlinearität, Hysterese, Reproduzierbarkeit)
< 0/40 mbar:
≤ ± 2 % FSO
≤ 0/160 mbar:
≤ ± 1 % FSO
> 0/160 mbar:
≤ ± 0,35 % FSO
Messbereich
Siehe Bestelltabelle
Überdrucksicherheit
≤ 0/10 mbar:
100 mbar
≤ 0/25 mbar:
200 mbar
≤ 0/60 mbar:
350 mbar
≤ 0/400 mbar:
1.000 mbar
> 0/400 mbar:
3.000 mbar
Temperatureinsatzbereich
Medium:
-25/+125 °C
Umgebung:
-25/+85 °C
Lagerung:
-40/+100 °C
Temperaturfehlerband
≤ 0/10 mbar:
≤ ± 2 % FSO im kompensierten Bereich 0/60 °C
≤ 0/25 mbar:
≤ ± 1,5 % FSO im kompensierten Bereich 0/60 °C
≤ 0/250 mbar:
≤ ± 1 % FSO im kompensierten Bereich 0/60 °C
> 0/250 mbar:
≤ ± 0,5 % FSO im kompensierten Bereich 0/60 °C
Dynamisches Verhalten
Ansprechzeit:
< 5 ms
Prozessanschluss
2 x G⅛B Innengewinde
Werkstoff
Gehäuse:
Aluminium, silberfaben eloxiert
Druckanschluss:
Aluminium
Dichtung:
PUR geklebt
Versorgungsspannung
DC 8 – 32 V
Ausgangssignal
2-Leiter, 4–20 mA
Bürde
R<sub>Max</sub> = [(U<sub>B</sub> – U<sub>Bmin</sub>)/0,02 A] Ω
Stromaufnahme
< 25 mA
Elektrische Schutzmaßnahmen
Kurzschluss- und verpolungssicher
Elektrischer Anschluss
Stecker und Kabeldose nach ISO 4400 (DIN 43650-A)
Schutzart
IP 65 (EN 60529)
CE-Konformität
EMV-Richtlinie 2014/30/EU
RoHS-Richtlinie 2011/65/EU

Optionen

  • Andere Prozessanschlüsse
  • Andere elektrische Anschlüsse
  • Digitale Aufsteckanzeige DA 06

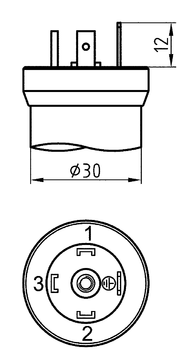

elektrischer Anschluss - ISO 4400 (IP 65)
AFRISO

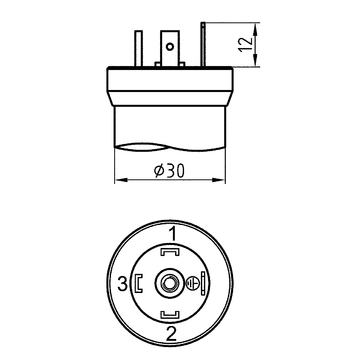

elektrischer Anschluss - ISO 4400 (IP 65)
AFRISO
Maße (in mm)
DMU 10 D - Anschluss 2 x G⅛ Innengewinde
AFRISO
DMU 10 D - Anschluss 2 x G⅛ Innengewinde
AFRISO
Maße (in mm)
  1. Steckverbinder
Anschlussschaltbild
AFRISO
Anschlussschaltbild
AFRISO
3-Leiter 0-10 V

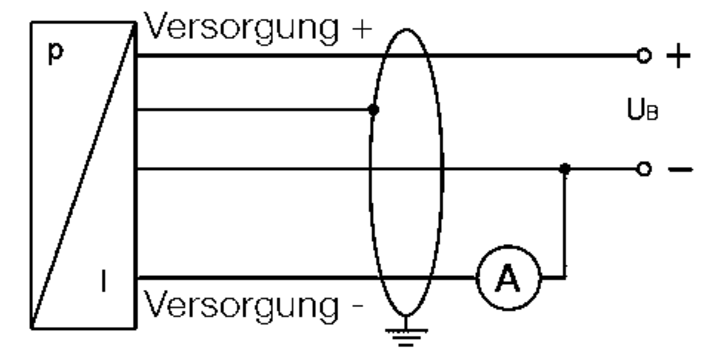

Anschlussschaltbild
AFRISO
Anschlussschaltbild
AFRISO
3-Leiter 0-20 mA
Anschlussschaltbild
AFRISO
Anschlussschaltbild
AFRISO
2-Leiter 4-20 mA
