Rohrfeder-Manometer für Reinstgasanwendungen Typ D3

VOR 37150 37160 37170 37180 37190 37200 37210 37220 37230 37240 37250 37260 37270 37280 37290 37300 37310 37320 37330 37340 37350 37360 object_image_63915imagemain_de
ILL 36920 36930 36940 36950 36960 36970 36980 36990 37000 37010 37020 37030 37040 37050 37060 37070 37080 37090 37100 37110 37120 37130 37150 37160 37170 37180 37190 37200 37210 37220 37230 37240 37250 37260 37270 37280 37290 37300 37310 37320 37330 37340 37350 37360 37380 37390 37400 37410 37420 37430 37440 37450 37460 37470 37480 37490 37500 37510 37520 37530 37540 37550 37560 37570 37580 37590
Datenblatt Rohrfeder-Manometer für Reinstgasanwendungen Typ D3
AFRISO Datenblatt Rohrfeder-Manometer für Reinstgasanwendungen Typ D3

Benefits

  • Mediumberührte Teile speziell gereinigt, gespült und elektrolytisch poliert
  • Dichtheitsgeprüft mit Helium
  • Druckentlastungsöffnung in der Rückwand
  • Vielfältige Anschlusstechnik
  • GOSSTANDART zertifiziert

Anwendung

Bei besonderen Anforderungen an Oberflächengüte und Reinheit der mediumberührten Teile, speziell zur Messung von hochreinen Gasen.

! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

Ausführungen

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
63 mm ¼-18 NPT Radial Edelstahl 304 1,6 -1/0 bar RF63RG D302 87001302
63 mm ¼-18 NPT Radial Edelstahl 304 1,6 -1/+0,6 bar RF63RG D302 87002302
63 mm ¼-18 NPT Radial Edelstahl 304 1,6 -1/+1,5 bar RF63RG D302 87003302
63 mm ¼-18 NPT Radial Edelstahl 304 1,6 -1/+3 bar RF63RG D302 87004302
63 mm ¼-18 NPT Radial Edelstahl 304 1,6 -1/+5 bar RF63RG D302 87005302
63 mm ¼-18 NPT Radial Edelstahl 304 1,6 -1/+9 bar RF63RG D302 87006302
63 mm ¼-18 NPT Radial Edelstahl 304 1,6 -1/+15 bar RF63RG D302 87007302
63 mm ¼-18 NPT Radial Edelstahl 304 1,6 0/0,6 bar RF63RG D302 87009302
63 mm ¼-18 NPT Radial Edelstahl 304 1,6 0/1 bar RF63RG D302 87010302
63 mm ¼-18 NPT Radial Edelstahl 304 1,6 0/1,6 bar RF63RG D302 87011302
63 mm ¼-18 NPT Radial Edelstahl 304 1,6 0/2,5 bar RF63RG D302 87012302
63 mm ¼-18 NPT Radial Edelstahl 304 1,6 0/4 bar RF63RG D302 87013302
63 mm ¼-18 NPT Radial Edelstahl 304 1,6 0/6 bar RF63RG D302 87014302
63 mm ¼-18 NPT Radial Edelstahl 304 1,6 0/10 bar RF63RG D302 87015302
63 mm ¼-18 NPT Radial Edelstahl 304 1,6 0/16 bar RF63RG D302 87016302
63 mm ¼-18 NPT Radial Edelstahl 304 1,6 0/25 bar RF63RG D302 87017302
63 mm ¼-18 NPT Radial Edelstahl 304 1,6 0/40 bar RF63RG D302 87018302
63 mm ¼-18 NPT Radial Edelstahl 304 1,6 0/60 bar RF63RG D302 87019302
63 mm ¼-18 NPT Radial Edelstahl 304 1,6 0/100 bar RF63RG D302 87020302
63 mm ¼-18 NPT Radial Edelstahl 304 1,6 0/160 bar RF63RG D302 87021302
63 mm ¼-18 NPT Radial Edelstahl 304 1,6 0/250 bar RF63RG D302 87022302
63 mm ¼-18 NPT Radial Edelstahl 304 1,6 0/400 bar RF63RG D302 87023302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 -1/0 bar RF63RG D302 87051302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 -1/+0,6 bar RF63RG D302 87052302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 -1/+1,5 bar RF63RG D302 87053302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 -1/+3 bar RF63RG D302 87054302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 -1/+5 bar RF63RG D302 87055302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 -1/+9 bar RF63RG D302 87056302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 -1/+15 bar RF63RG D302 87057302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/0,6 bar RF63RG D302 87059302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/1 bar RF63RG D302 87060302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/1,6 bar RF63RG D302 87061302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/2,5 bar RF63RG D302 87062302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/4 bar RF63RG D302 87063302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/6 bar RF63RG D302 87064302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/10 bar RF63RG D302 87065302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/16 bar RF63RG D302 87066302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/25 bar RF63RG D302 87067302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/40 bar RF63RG D302 87068302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/60 bar RF63RG D302 87069302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/100 bar RF63RG D302 87070302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/160 bar RF63RG D302 87071302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/250 bar RF63RG D302 87072302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/400 bar RF63RG D302 87073302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 -1/0 bar RF63RG D302 87101302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 -1/+0,6 bar RF63RG D302 87102302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 -1/+1,5 bar RF63RG D302 87103302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 -1/+3 bar RF63RG D302 87104302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 -1/+5 bar RF63RG D302 87105302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 -1/+9 bar RF63RG D302 87106302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 -1/+15 bar RF63RG D302 87107302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/0,6 bar RF63RG D302 87109302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/1 bar RF63RG D302 87110302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/1,6 bar RF63RG D302 87111302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/2,5 bar RF63RG D302 87112302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/4 bar RF63RG D302 87113302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/6 bar RF63RG D302 87114302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/10 bar RF63RG D302 87115302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/16 bar RF63RG D302 87116302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/25 bar RF63RG D302 87117302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/40 bar RF63RG D302 87118302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/60 bar RF63RG D302 87119302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/100 bar RF63RG D302 87120302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/160 bar RF63RG D302 87121302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/250 bar RF63RG D302 87122302
63 mm 9/16-18 UNF Radial Edelstahl 304 1,6 0/400 bar RF63RG D302 87123302

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Rohrfeder-Manometer für Reinstgasanwendungen Typ D3 Datenblatt PDF
AFRISO Datenblatt Rohrfeder-Manometer für Reinstgasanwendungen Typ D3
Montage Manometer Betriebsanleitung PDF
AFRISO Montage Manometer
Rohrfeder-, Kapselfeder-, Plattenfeder-Manometer RF...Ex, KP...Ex, PF...Ex Betriebsanleitung PDF
AFRISO Rohrfeder-, Kapselfeder-, Plattenfeder-Manometer RF...Ex, KP...Ex, PF...Ex
Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck Betriebsanleitung PDF
AFRISO Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck
Manometer Anfragen-Checkliste PDF
AFRISO Manometer
Prüfbescheiningungen Prüfbescheiningungen PDF
AFRISO Prüfbescheiningungen
Zifferblätter für Manometer – Teilstrichabstände Technische Information PDF
AFRISO Zifferblätter für Manometer – Teilstrichabstände
Typ
D3
Nenngröße
63
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
Siehe Bestelltabelle
Justagemedium
Stickstoff oder getrocknete Luft
Verwendungsbereich
Ruhende Belastung:
¾ x Skalenendwert
Dynamische Belastung:
⅔ x Skalenendwert
Kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
Max. 150 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
Edelstahl 316 Ti/316 L, radial
Messglied
Dichtheitsgeprüft mit Helium,Leckrate ≤ 10<sup>-9</sup> mbar x l/s
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
Mediumberührte Teile
Anschluss, Messglied
Gereinigt, mit Stickstoff gespült, elektrolytisch poliert, Oberflächenrauhigkeit ≤ R<sub>A </sub>0,6 µm
Zeigerwerk
Edelstahl
Zifferblatt
Aluminium, weiß
Skalierung:
Schwarz
Aufdruck:
Reinstgas
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit rückseitiger Druckentlastungsöffnung
Übersteckring
Edelstahl 304, blank
Sichtscheibe
Kunststoff

Optionen

  • Oberflächenrauheit R<sub>A</sub> 0,4 μm
  • Gehäuse poliert
  • Übersteckring poliert
  • Grenzsignalgeber
  • NG 50
  • Sonderskalen
  • Andere Prozessanschlüsse
Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.
Anschluss radial, ¼-18 NPT
AFRISO
Anschluss radial, ¼-18 NPT
AFRISO
Maße (mm):
NG a b D D1 G h s
63 9 28 63 62 1/4-18 NPT 54 8

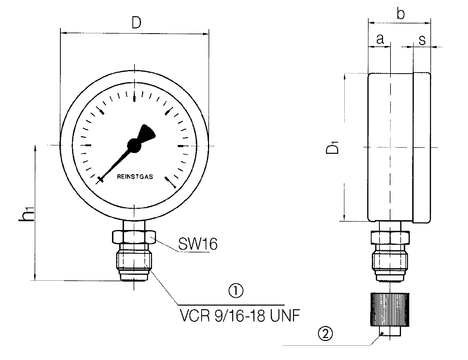

Anschluss radial, 9/16-18 UNF, mit Druckschraube
AFRISO
Anschluss radial, 9/16-18 UNF, mit Druckschraube
AFRISO
  1. Druckschraube
  2. Schutzkappe
Maße (mm):
NG a b D D1 h1 s
63 9 28 63 62 57 8

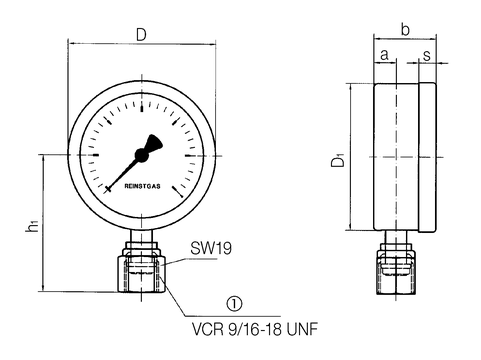

Anschluss radial, 9/16-18 UNF, mit Überwurfmutter
AFRISO
Anschluss radial, 9/16-18 UNF, mit Überwurfmutter
AFRISO
  1. Überwurfmutter
Maße (mm):
NG a b D D1 h1 s
63 9 28 63 62 57 8
