Rohrfeder-Standardmanometer für die Kältetechnik Typ D7 mit Glyzerinfüllung

 SAL 53040 53050 53060 53070 53080 53110 53120 53130 53140 53150 53180 53190 53200 53210 53220 object_image_64375imagemain_de
 SAL 53220
Datenblatt Rohrfeder-Standardmanometer für die Kältetechnik Typ D7 mit Glyzerinfüllung
AFRISO Datenblatt Rohrfeder-Standardmanometer für die Kältetechnik Typ D7 mit Glyzerinfüllung

Ausführungen

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
63 mm 7/16-20 UNF Radial Edelstahl 304 1,6 -1/+9 bar RF63KTGly D701 85130701
63 mm 7/16-20 UNF Radial Edelstahl 304 1,6 -1/+12,5 bar RF63KTGly D701 85131701
63 mm 7/16-20 UNF Radial Edelstahl 304 1,6 -1/+15 bar RF63KTGly D701 85132701
63 mm 7/16-20 UNF Radial Edelstahl 304 1,6 -1/+24 bar RF63KTGly D701 85133701
63 mm 7/16-20 UNF Radial Edelstahl 304 1,6 -1/+30 bar RF63KTGly D701 85134701

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
80 mm 7/16-20 UNF Radial Edelstahl 304 1,0 -1/+9 bar RF80KTGly D701 85180701
80 mm 7/16-20 UNF Radial Edelstahl 304 1,0 -1/+12,5 bar RF80KTGly D701 85181701
80 mm 7/16-20 UNF Radial Edelstahl 304 1,0 -1/+15 bar RF80KTGly D701 85182701
80 mm 7/16-20 UNF Radial Edelstahl 304 1,0 -1/+24 bar RF80KTGly D701 85183701
80 mm 7/16-20 UNF Radial Edelstahl 304 1,0 -1/+30 bar RF80KTGly D701 85184701

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
100 mm 7/16-20 UNF Radial Edelstahl 304 1,0 -1/+9 bar RF100KTGly D701 85230701
100 mm 7/16-20 UNF Radial Edelstahl 304 1,0 -1/+12,5 bar RF100KTGly D701 85231701
100 mm 7/16-20 UNF Radial Edelstahl 304 1,0 -1/+15 bar RF100KTGly D701 85232701
100 mm 7/16-20 UNF Radial Edelstahl 304 1,0 -1/+24 bar RF100KTGly D701 85233701
100 mm 7/16-20 UNF Radial Edelstahl 304 1,0 -1/+30 bar RF100KTGly D701 85234701

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
63 mm 7/16-20 UNF Axial Edelstahl 304 1,6 -1/+9 bar RF63KTGly D711 85130711
63 mm 7/16-20 UNF Axial Edelstahl 304 1,6 -1/+12,5 bar RF63KTGly D711 85131711
63 mm 7/16-20 UNF Axial Edelstahl 304 1,6 -1/+15 bar RF63KTGly D711 85132711
63 mm 7/16-20 UNF Axial Edelstahl 304 1,6 -1/+24 bar RF63KTGly D711 85133711
63 mm 7/16-20 UNF Axial Edelstahl 304 1,6 -1/+30 bar RF63KTGly D711 85134711

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
80 mm 7/16-20 UNF Axial Edelstahl 304 1,0 -1/+9 bar RF80KTGly D711 85180711
80 mm 7/16-20 UNF Axial Edelstahl 304 1,0 -1/+12,5 bar RF80KTGly D711 85181711
80 mm 7/16-20 UNF Axial Edelstahl 304 1,0 -1/+15 bar RF80KTGly D711 85182711
80 mm 7/16-20 UNF Axial Edelstahl 304 1,0 -1/+24 bar RF80KTGly D711 85183711
80 mm 7/16-20 UNF Axial Edelstahl 304 1,0 -1/+30 bar RF80KTGly D711 85184711

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
100 mm 7/16-20 UNF Axial Edelstahl 304 1,0 -1/+9 bar RF100KTGly D711 85230711
100 mm 7/16-20 UNF Axial Edelstahl 304 1,0 -1/+12,5 bar RF100KTGly D711 85231711
100 mm 7/16-20 UNF Axial Edelstahl 304 1,0 -1/+15 bar RF100KTGly D711 85232711
100 mm 7/16-20 UNF Axial Edelstahl 304 1,0 -1/+24 bar RF100KTGly D711 85233711
100 mm 7/16-20 UNF Axial Edelstahl 304 1,0 -1/+30 bar RF100KTGly D711 85234711

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Rohrfeder-Standardmanometer für die Kältetechnik Typ D7 mit Glyzerinfüllung Datenblatt PDF
AFRISO Datenblatt Rohrfeder-Standardmanometer für die Kältetechnik Typ D7 mit Glyzerinfüllung
Montage Manometer Betriebsanleitung PDF
AFRISO Montage Manometer
Rohrfeder-, Kapselfeder-, Plattenfeder-Manometer RF...Ex, KP...Ex, PF...Ex Betriebsanleitung PDF
AFRISO Rohrfeder-, Kapselfeder-, Plattenfeder-Manometer RF...Ex, KP...Ex, PF...Ex
Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck Betriebsanleitung PDF
AFRISO Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck
Manometer Anfragen-Checkliste PDF
AFRISO Manometer
Prüfbescheiningungen Prüfbescheiningungen PDF
AFRISO Prüfbescheiningungen
Zifferblätter für Manometer – Teilstrichabstände Technische Information PDF
AFRISO Zifferblätter für Manometer – Teilstrichabstände
Temperaturskalen für Kältemittel: Taupunkttemperatur - Beispiele Anzeigebereich -1/+24 bar Technische Information PDF
AFRISO Temperaturskalen für Kältemittel: Taupunkttemperatur - Beispiele Anzeigebereich -1/+24 bar
DNV-GL Zulassung Zertifikat PDF AFRISO DNV-GL Zulassung
Typ
D7
Nenngröße
63 – 80 – 100
Genauigkeitsklasse
EN 837-1/6
NG 63:
1,6
NG 80:
1,0
NG 100:
1,0
Anzeigebereiche
-1/+9 bar
-1/+12,5 bar
-1/+15 bar
-1/+24 bar
-1/+30 bar
Temperaturskalen
Für Kältemittel:
R 134a,
R 290,
R 404A,
R 407A,
R 507,
R 744
Verwendungsbereich
Ruhende Belastung:
¾ x Skalenendwert
Dynamische Belastung:
⅔ x Skalenendwert
Kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
Gemäß Kältemittel
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 54 (EN 60529) bei Gehäuseentlüftung (≤ 25 bar)
IP 65 (EN 60529)

Standardausführung

Anschluss
Messing, radial oder axial
7/16-20 UNF
Messglied
Rohrfeder, Kupferlegierung
Kreisformfeder
Zeigerwerk
Messing
Zifferblatt
Aluminium, weiß
Druckskalierung schwarz
Temperaturskalierung farbig
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit Druckentlastungsöffnung
Bördelring
Edelstahl 304
Sichtscheibe
Kunststoff
Füllflüssigkeit
Glyzerin (99,5 %)

Optionen

  • Temperaturskalen für andere Kältemittel
  • Befestigungsrand hinten
  • Bügelbefestigung
  • 3-Lochfrontflansch (NG 63/100)
  • Drosselschraube
  • Sonderskalen
  • Andere Prozessanschlüsse
  • 7/16 – 20 UNF SAE J513 (45°)
Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

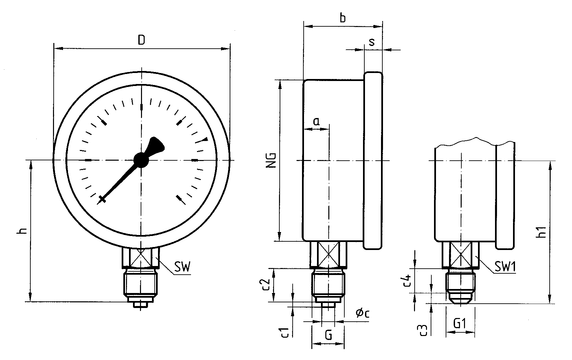

Anschluss radial
Anschluss radial
AFRISO
Maße (mm):
NG a b ∅c c1 c2 c3 c4 D G G1 h h1 s SW SW1
63 9,5 30,5 5 2 13 4 9,5 68 G¼B 7/16-20 UNF 53 55 7 14 14
80 12,2 33,5 6 3 20 4 9,5 85 G½B 7/16-20 UNF 71 62,5 7 22 14
100 12,2 33,5 6 3 20 4 9,5 106 G½B 7/16-20 UNF 81 72,5 7 22 14

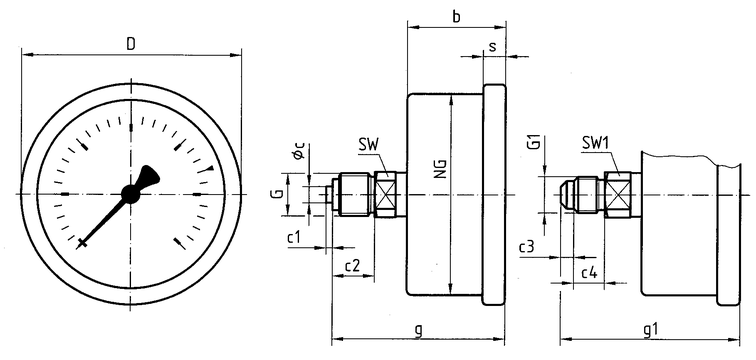

Anschluss axial
Anschluss axial
AFRISO
Maße (mm):
NG b ∅c c1 c2 c3 c4 D g g1 G G1 s SW SW1
63 30,5 5 2 13 4 9,5 68 53,5 55,5 G¼B 7/16-20 UNF 7 14 14
80 33,5 6 3 20 4 9,5 85 65,5 58,5 G½B 7/16-20 UNF 7 22 14
100 33,5 6 3 20 4 9,5 106 65,5 58,5 G½B 7/16-20 UNF 7 22 14
