Rohrfeder-Standardmanometer für die Schweißtechnik Typ D3

Afriso Rohrfeder-Standardmanometer für die Schweißtechnik Typ D3
Afriso Rohrfeder-Standardmanometer für die Schweißtechnik Typ D3
Datenblatt Rohrfeder-Standardmanometer für die Schweißtechnik Typ D3
Afriso Datenblatt Rohrfeder-Standardmanometer für die Schweißtechnik Typ D3

Ausführungen

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
63 mm G¼B Radial Edelstahl 304 2,5 0/1 bar RF63ST D301 88300301
63 mm G¼B Radial Edelstahl 304 2,5 0/1,6 bar RF63ST D301 88301301
63 mm G¼B Radial Edelstahl 304 2,5 0/2,5 bar RF63ST D301 88302301
63 mm G¼B Radial Edelstahl 304 2,5 0/4 bar RF63ST D301 88303301
63 mm G¼B Radial Edelstahl 304 2,5 0/6 bar RF63ST D301 88304301
63 mm G¼B Radial Edelstahl 304 2,5 0/10 bar RF63ST D301 88305301
63 mm G¼B Radial Edelstahl 304 2,5 0/10 bar RF63ST D301 88306301
63 mm G¼B Radial Edelstahl 304 2,5 0/16 bar RF63ST D301 88307301
63 mm G¼B Radial Edelstahl 304 2,5 0/25 bar RF63ST D301 88308301
63 mm G¼B Radial Edelstahl 304 2,5 0/40 bar RF63ST D301 88309301
63 mm G¼B Radial Edelstahl 304 2,5 0/40 bar RF63ST D301 88310301
63 mm G¼B Radial Edelstahl 304 2,5 0/250 bar RF63ST D301 88314301
63 mm G¼B Radial Edelstahl 304 2,5 0/315 bar RF63ST D301 88315301
63 mm G¼B Radial Edelstahl 304 2,5 0/315 bar RF63ST D301 88316301
63 mm G¼B Radial Edelstahl 304 2,5 0/400 bar RF63ST D301 88317301

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Rohrfeder-Standardmanometer für die Schweißtechnik Typ D3 Datenblatt PDF
Afriso Datenblatt Rohrfeder-Standardmanometer für die Schweißtechnik Typ D3
Montage Manometer Betriebsanleitung PDF
Afriso Montage Manometer
Rohrfeder-, Kapselfeder-, Plattenfeder-Manometer RF...Ex, KP...Ex, PF...Ex Betriebsanleitung PDF
Afriso Rohrfeder-, Kapselfeder-, Plattenfeder-Manometer RF...Ex, KP...Ex, PF...Ex
Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck Betriebsanleitung PDF
Afriso Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck
Anfrage Manometer Druckmessgeräte PDF
Afriso Anfrage Manometer
Auswahlkriterien und Sicherheitsaspekte für Druckmessgeräte nach EN 837-2 Druckmessgeräte PDF
Afriso Auswahlkriterien und Sicherheitsaspekte für Druckmessgeräte nach EN 837-2
Prüfbescheiningungen PDF
Afriso Prüfbescheiningungen
Zifferblätter für Manometer – Teilstrichabstände Druckmessgeräte PDF
Afriso Zifferblätter für Manometer – Teilstrichabstände
Typ
D3
Nenngröße
63
Ausführung
ISO 5171
Genauigkeitsklasse
2,5
Anzeigebereiche
Siehe Bestelltabelle
Verwendungsbereich
Ruhende Belastung:
¾ x Skalenendwert
Dynamische Belastung:
⅔ x Skalenendwert
Kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
Max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP32 (EN 60529)

Standardausführung

Anschluss
Messing, radial
Mit Drosselung im Druckeingangskanal
Messglied
Rohrfeder, Kupferlegierung
≤ 40 bar:
Kreisformfeder
> 40 bar:
Schraubenformfeder
Kupferanteil bei Acetylen < 70 %
Mediumberührte Teile
Öl- und fettfrei
Zeigerwerk
Messing
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Bei Acetylen:
Aufschrift „acetylene“
Bei Sauerstoff:
Aufschrift „oxygen“ und Symbol „durchgestrichene Ölkanne“
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit rückseitiger Druckentlastungsöffnung
Sichtscheibe
Kunststoff, fest eingeschnappt

Optionen

  • Literskalen für Argon/CO<sub>2</sub>
  • Sonderskalen
  • Andere Anschlussgewinde

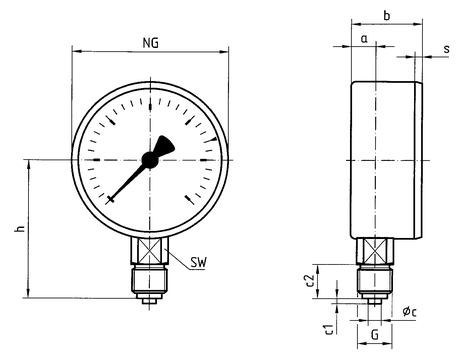

Anschluss radial
Anschluss radial
Afriso
Maße (mm):
NG a b ∅c c1 c2 G h s SW
50 10,5 29 5 2 13 G¼B 46 3,8 14
63 11 29,5 5 2 13 G¼B 53 3,7 14
